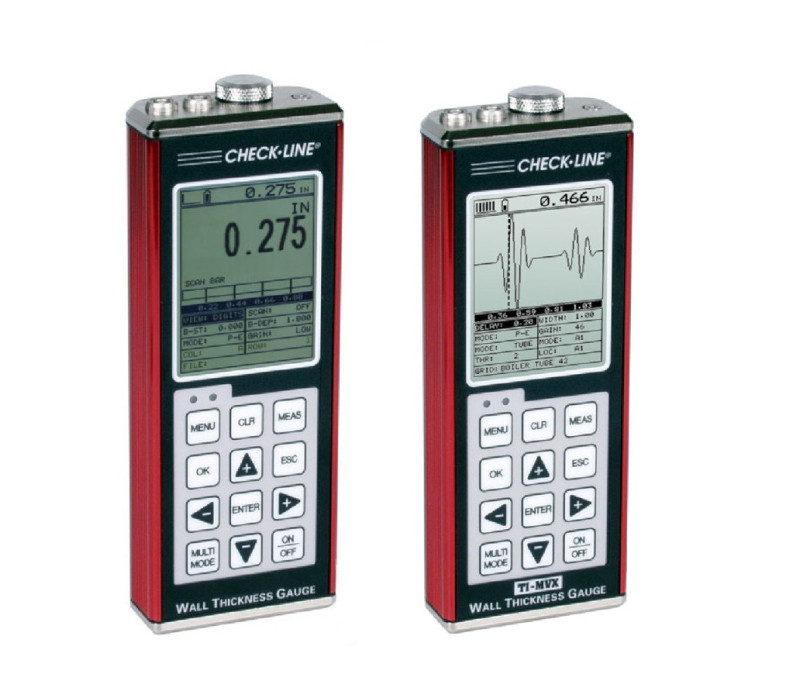

TI-M Serie Geavanceerde ultrasone diktemeters
Geavanceerde technologie voor professionele metingen
Belangrijke opmerking: De modellen TI-MMX-SDL en TI-MVX maken nu deel uit van de TI-M-serie. Alle specificaties, vergelijkingen en prijzen van de TI-M-serie vindt u hieronder.

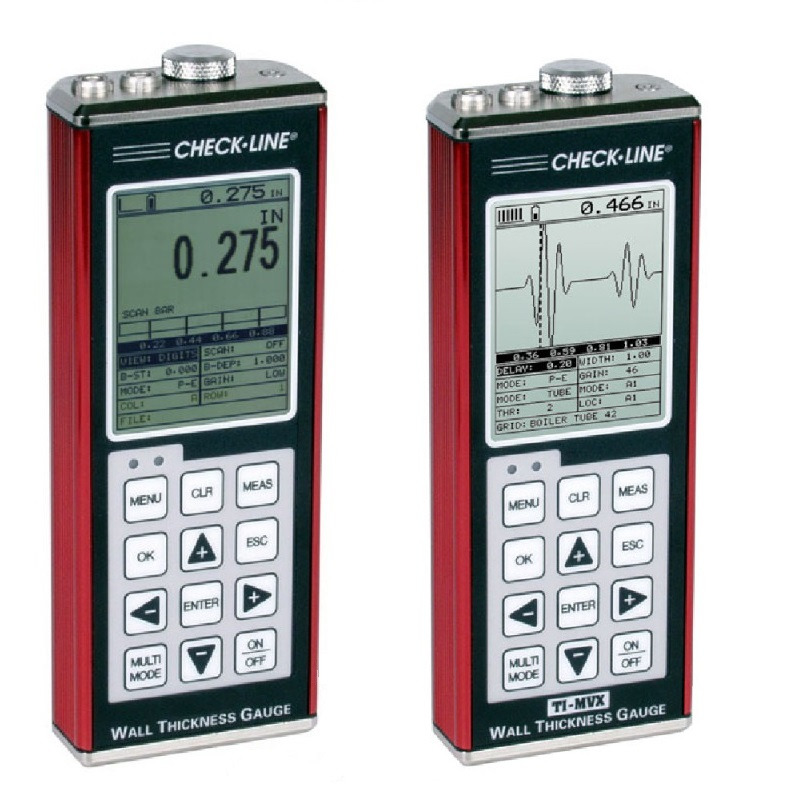

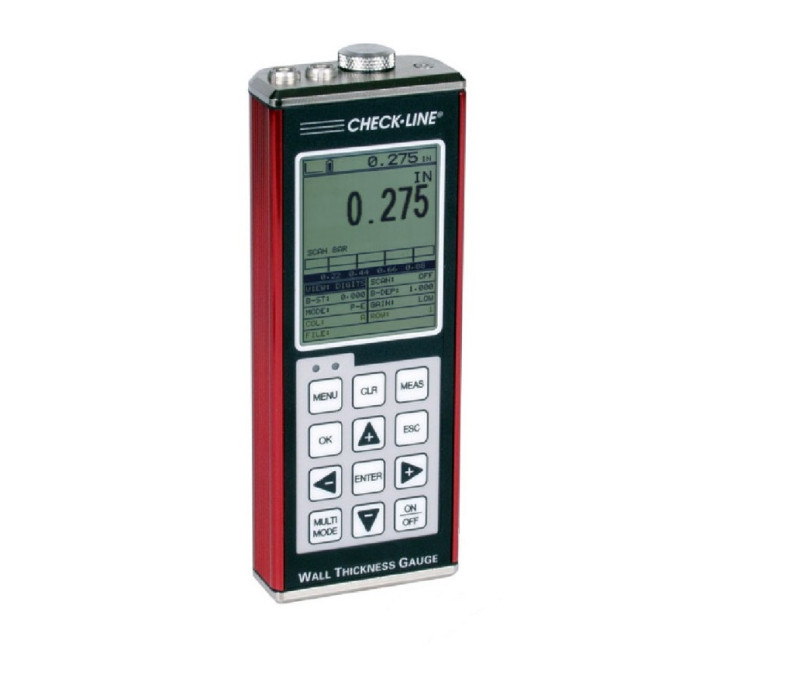

De TI-MMX-SDL en TI-MVX zijn geavanceerde ultrasone diktemeters van Checkline, ontworpen voor professionals die precisie en efficiëntie vereisen. Met functies zoals B-Scan en A-Scan (alleen TI-MVX) zijn deze instrumenten ideaal voor het evalueren van de materiaalintegriteit in diverse industrieën. Hun alfanumerieke dataloggingssysteem en hoogwaardige LCD-displays zorgen voor nauwkeurige resultaten en efficiënte werking.
Belangrijkste kenmerken (verschilt per model):
- Hoogwaardig display: De grafische LCD-displays van de TI-M-serie behoren tot de meest geavanceerde op de markt en bieden een duidelijke visualisatie van complexe gegevens en eenvoudige navigatie.
- Uitgebreide opslag: Sla tot 64 door de gebruiker gedefinieerde instellingen en duizenden meetwaarden op voor efficiënte datareview en analyse.
- Meerdere weergavemodi: Omvat RF, tijdgebaseerde B-Scan en grote cijfers om aan verschillende inspectievereisten te voldoen.

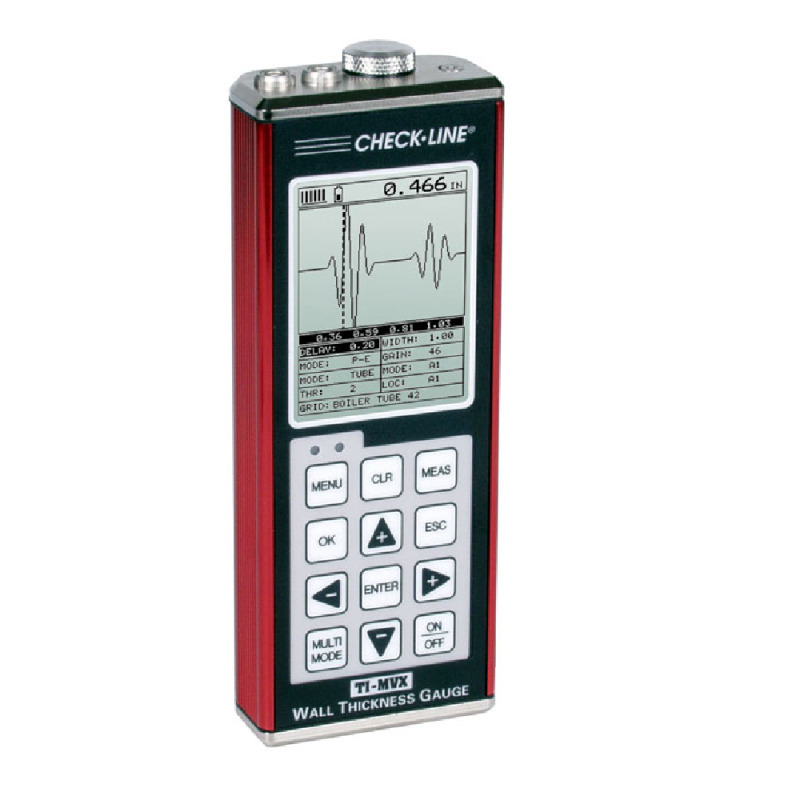

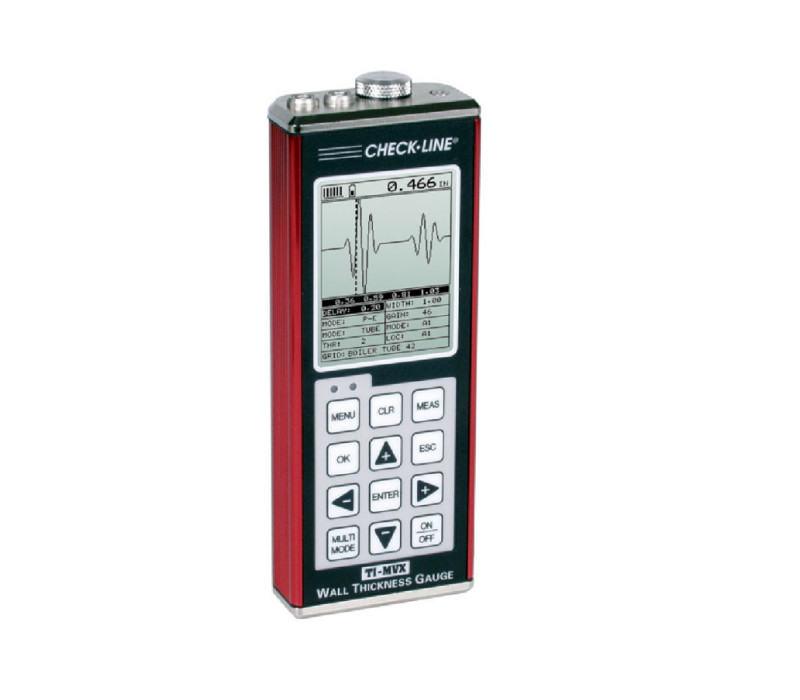

- A-Scan weergave: RF A-Scan toont de volledige golfvorm, waardoor operators metingen nauwkeurig kunnen interpreteren en regelen (alleen TI-MVX).
- AGC-signaalversterking: Geoptimaliseerd voor metingen door verf heen bij multi-modus metingen, wat zorgt voor betrouwbaarheid onder wisselende omstandigheden.
- Differentiële modus: Toont het +/- dikteverschil vergeleken met een vooraf ingestelde referentiewaarde.
- Hogesnelheidsscan: Verhoogt de verversingssnelheid om de gedetecteerde minimale en maximale dikte weer te geven; kan worden gebruikt in combinatie met hoge/lage limietalarmen.
Belangrijkste voordelen:
- Complete set: Geleverd met alle accessoires, software en een NIST-traceerbaar kalibratiecertificaat in een beschermende draagkoffer.
- Flexibele configuratie: Beschikbaar als WOP-set zonder transducer wanneer specifieke sondes vereist zijn.
- Gebruiksvriendelijke bediening: Intuïtieve interface met visuele alarmen voor tolerantiecontrole en een zoekfunctie die het display automatisch aanpast.
- Bewezen betrouwbaarheid: Robuust en duurzaam ontwerp zorgt voor consistente prestaties in veeleisende industriële omgevingen.
Met geavanceerde meetmodi, krachtige gegevensopslag en robuuste constructie zijn de TI-MMX-SDL en TI-MVX ontworpen om de uitdagingen van zowel routine- als complexe inspecties aan te gaan.
Neem contact met ons op om uw toepassing te bespreken en te bepalen of de TI-MMX-SDL of TI-MVX de beste oplossing is voor uw meetbehoeften.
Kenmerken
- Meervoudige weergavemodus: Biedt een complete set inspectiehulpmiddelen, waaronder RF-sinusgolfvorm, gelijkgerichte sinusgolfvorm (+/-) en grote cijfers (Sinus golfvormweergave alleen TI-MVX).
- Tijd gebaseerde B-Scan: Toont een dwarsdoorsnede van het testmateriaal, vaak gebruikt om het profiel van de achterwand te tonen.
- AGC signaal sterkteregeling: Ingebouwde signaalsterkte optimalisatie voor metingen onder de coating heen in multi-mode modus.
- Aangepaste gebruikersinstellingen: Sla tot 64 door de gebruiker gedefinieerde configuraties op; alle fabrieksinstellingen kunnen worden geselecteerd, bewerkt en opgeslagen.
- Visueel alarm: Stel hoge/lage limiet in voor toepassingen met strikte toleranties. Als de werkelijke dikte buiten de limieten valt, gaat er een rood lampje branden.
- High-Speed Scan: Voert 32 metingen per seconde uit en geeft de minimumwaarde weer die tijdens het scannen is gedetecteerd.
- Vindfunctie: Past het scherm automatisch aan om het signaal in beeld te brengen bij het lokaliseren van het detectiepunt
- Flaw detectie - Bewijsmodus: Beschikbaar met een speciale taster (alleen TI-MVX).
- NIST kalibratiecertificaat: Standaard meegeleverd.
- Garantie: Twee jaar garantie op meters, probe 90 dagen
- Certificering: CE-gecertificeerd.
De TI-MMX-SDL en TI-MVX worden geleverd als complete kit, inclusief:
- Meetinstrument
- Transducer T-102-2700
- 120 ml fles koppelvloeistof
- 3 AA-batterijen
- NIST-kalibratiecertificaat
- Dataveroverdrachtssoftware, seriële uitvoerkabel en bedieningshandleiding
Deze kit wordt geleverd in een met schuim beklede draagkoffer voor maximale bescherming.
Als WOP-kit:
Vergelijkbaar met de complete kit, maar geleverd zonder de standaard transducer
Display views
 |  |  |

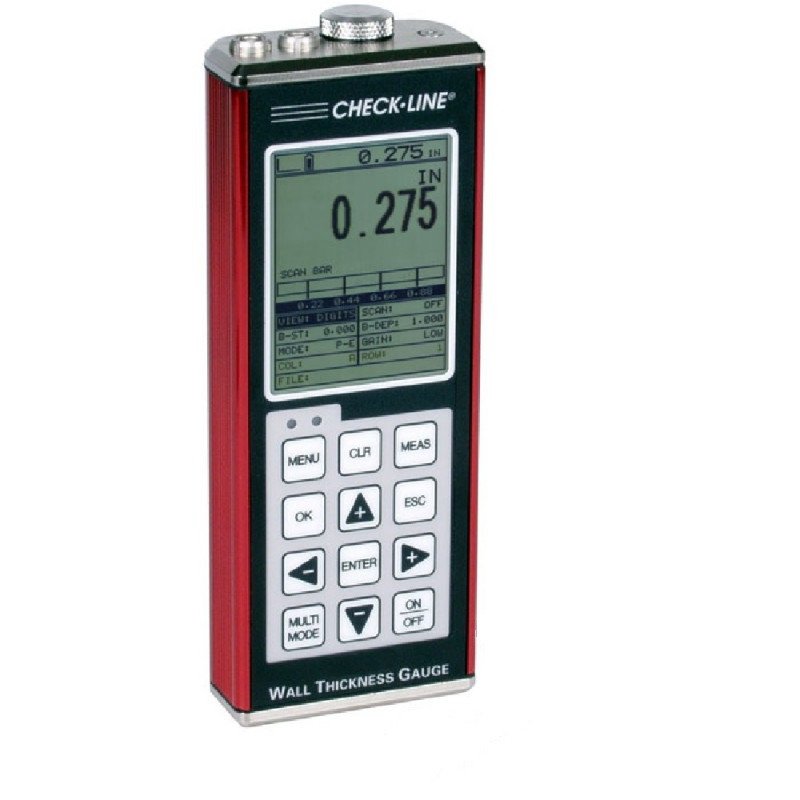

| A-scanweergave: Toe te passen voor detectie van oneffenheden, materiaalfouten en voor metingen door verf en coatings in Echo-Echo modus. | B-scanweergave: Toont een op tijd gebaseerde dwarsdoorsnede van het testmateriaal, vaak gebruikt om het profiel van de achterwand of onderkant van een pijp of tank te tonen. | Cijferweergave: Biedt een duidelijke digitale diktedisplay. Dankzij het grote formaat kan de operator de metingen gemakkelijk controleren. |
| Alleen beschikbaar op de TI-MVX | Beschikbaar op beide meter types | Beschikbaar op beide meter types |
TI-25 Serie Ultrasone Wanddiktemeters
- Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
- Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
- Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.
Meer details
TI-CMX Serie Ultrasone coating- en wanddiktemeters
- Beschikbare Modellen: Kies uit vier versies: TI-CMX (standaard), TI-CMXDL (data logging), TI-CMXDLP (A-Scan) and TI-CMXDLP-C (kleuren display met A-Scan).
- Veelzijdigheid in metingen: Meet zowel de wanddikte als de coatingdikte samen of afzonderlijk, en ondersteunt meerdere inspectiemodi.
- Stabiliteits-/herhaalbaarheidsindicator:: Een visuele indicator met zes streepjes (een volledig display = stabiel signaal)
Meer details

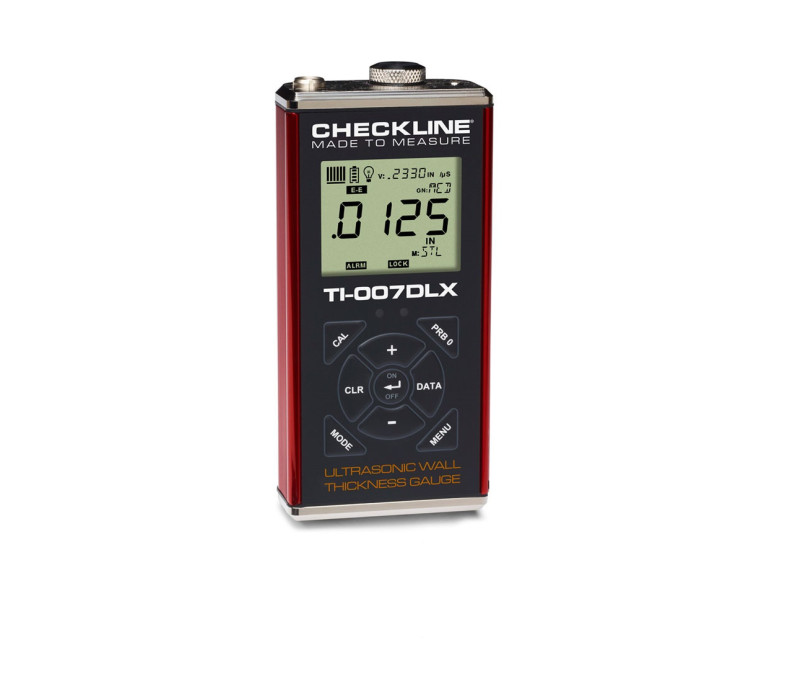

TI-007X-serie precisie-ultrasone wanddiktemeters
- Meetmodi: Interface Echo (I-E), Echo-Echo (E-E) en Plastics (PLAS)
- Scanmodus: Registreert 100 metingen per seconde; geeft de laagste waarde weer die tijdens het scannen is gedetecteerd
- Instelbare versterking: Vijfstaps versterkingsregeling voor optimale metingen op moeilijke materialen
Meer details
Accessoires

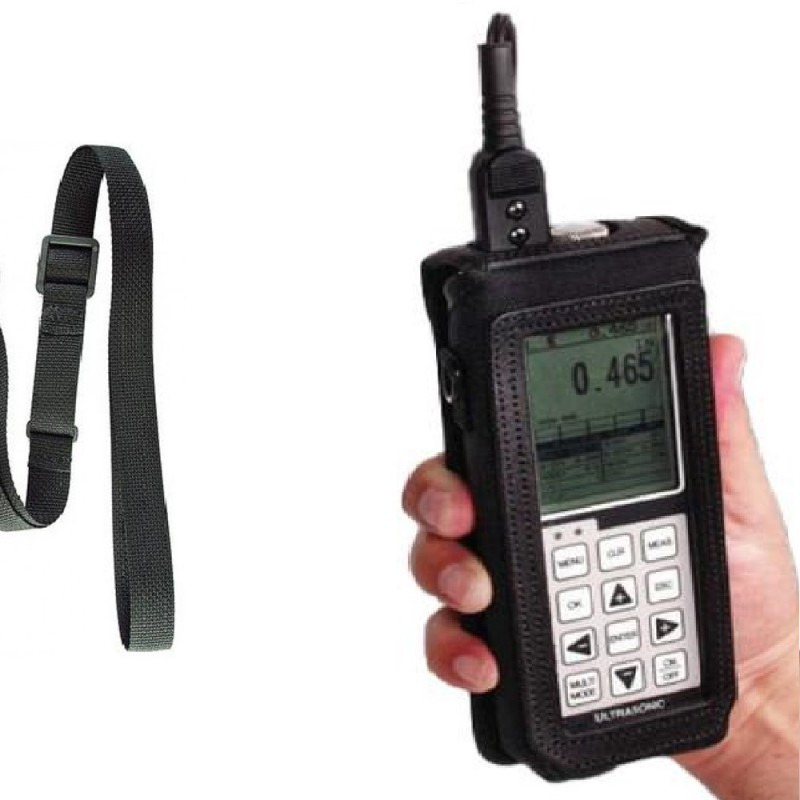

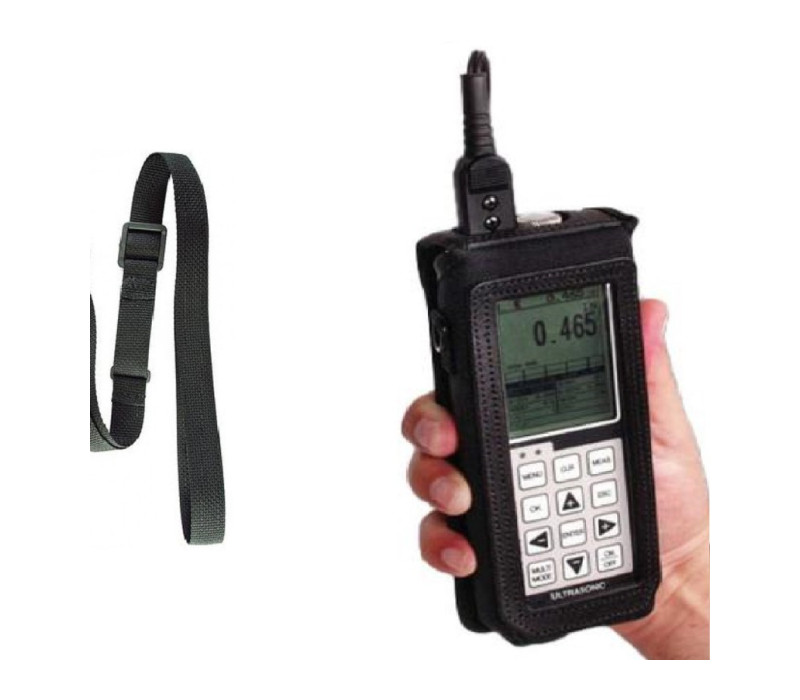

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters
- Gemaakt van duurzaam Cordura Nylon
- Met riem-bevestiging
- Wordt geleverd met polsband en schouderband
Meer details
TI-V-BLOCK Meetsonde Houder
- De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.
Meer details
TI-SB Staal testblokken
- Geproduceerd met hoogste precisie
- Inclusief een NIST kalibratierapport en testlijst
Meer details
TI-SB4 Stalen Testblok (Ongecertificeerd)
- Type: Niet-gecertificeerd stalen testblok voor routinecontrole
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
Li-ion oplaadbare AA-batterijen via USB naar USB-C
- Oplaadbare Li-Ion-batterij
- Stabiele spanning van 1,5 V gedurende 95% van de looptijd
- Opladen via de USB naar USB-C kabel
Meer details
Cic-Wall Wanddiktemeter Kalibratie
- Gemakkelijk inplannen van de kalibratie
- Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
- Mogelijkheid tot justeren en reparatie
- Zeer korte doorlooptijd
Meer details
Specificaties
| Bereik in staal met standaard transducer: | Pulse-Echo Mode: Pit and Flaw detectie metingen van 0.63 tot 254 mm Echo-Echo Mode: Metingen onder verf en coatings van 2,54 tot 102 mm Bereik varieert +/- afhankelijk van de dikte van de coating |
| Maximaal bereik: | Pulse-Echo Mode (P-E) - meet van 0,63 mm tot 30,48 M, afhankelijk van materiaal, transducer en omstandigheden Echo-Echo Modus (E-E) - (Thru Paint & Coatings) meet van 2,54 tot 152,4mm. Het bereik varieert +/- afhankelijk van de coating, het materiaal, de transducer en de omstandigheden. |
| Resolutie: | 0.01mm |
| eenheden (selecteerbaar): | mm en inch |
| Meetmodi: | - Pulse-Echo - Echo-Echo (onder coating) |
| Transducer typen: | Dual Element (1 to 10 MHz). |
| Geheugen: | 4GB intern geheugen |
| Data Logger: | • Sequentiële en rasterlogging • Alfanumerieke batchidentificatie • OBSTRUCT geeft ontoegankelijke locaties aan • Bitmap grafische opname en opnameviewer |
| Stroombron: | 3 maal Alkaline of oplaadbare AA cellen |
| Levensduur batterij: | 35 uur op alkaline en NI-MH, 10 uur op NiCad |
| Automatisch uitschakelen: | indien inactief 5 min |
| Display: | 1/8 inch. VGA-grayscale scherm 62 x 45,7 mm |
| Toetsenbord: | Membraanschakelaars met twaalf aanraaktoetsen |
| Behuizing: | Geëxtrudeerde aluminium behuizing met vernikkelde aluminium eindkappen (pakking afgedicht). |
| Bedrijfstemperatuur: | -10 tot +60°C |
| Afmetingen: | 63.5 B x 165 H x 31.5 D mm |
| Gewicht meter: | 383 gram |
| Verzend gewicht: | 1,75 kg |
| Certificaten | CE Goedgekeurd, Fabriekskalibratie herleidbaar naar NIST-normen |
| Garantie | Meter 2 jaar transducer 90 dagen |
