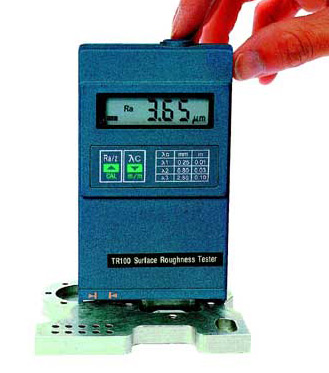

TR-100 Draagbare Oppervlakte Ruwheidsmeter
De TR-100 Draagbare Oppervlakte Ruwheidsmeter is niet meer leverbaar en is vervangen door TR-110.
Klik hier om de TR-110 te bekijken.
NIET MEER LEVERBAAR
Draagbare ruwheidstester om oppervlakte textuur te bepalen, combineert Ra en Rz ruwheidsparameters in één instrument.
De compact draagbare TR-100 ruwheidsmeter is ontworpen voor snelle en precieze metingen. De meter is uitgerust met een piëzo-eletrische microsensortechniek die identiek is aan laboratorium ruwheidsmeters met zeer hoge nauwkeurigheid. De buitengewone eigenschappen van de TR-100 bestaan onder andere uit gebruikersvriendelijkheid en een hoge herhaalbare nauwkeurigheid.
Druk eenvoudig op de knop en binnen enkele seconden scant een microsensor in de vorm van een diamant stylus de oppervlakte. Afhankelijk van de ingestelde cut-off lengte geeft het display de ruwheidswaarde weer volgens de Rz of Rz parameters. (Zie ook DIN 4762, 4768, 4775, ISO 4288.)
Draagbare ruwheidstester om oppervlakte textuur te bepalen, combineert Ra en Rz ruwheidsparameters in één instrument.
De compact draagbare TR-100 ruwheidsmeter is ontworpen voor snelle en precieze metingen. De meter is uitgerust met een piëzo-eletrische microsensortechniek die identiek is aan laboratorium ruwheidsmeters met zeer hoge nauwkeurigheid. De buitengewone eigenschappen van de TR-100 bestaan onder andere uit gebruikersvriendelijkheid en een hoge herhaalbare nauwkeurigheid.
Druk eenvoudig op de knop en binnen enkele seconden scant een microsensor in de vorm van een diamant stylus de oppervlakte. Afhankelijk van de ingestelde cut-off lengte geeft het display de ruwheidswaarde weer volgens de Rz of Rz parameters. (Zie ook DIN 4762, 4768, 4775, ISO 4288.)
Kenmerken
- Zakformaat
- Software kalibratie
- Groot meetbereik dus geschikt voor de meeste materialen
- Zowel Ra als Rz parameters in één instrument
- Oplaadbare batterijen
- Piëzo-electrische meetstylus voor externe oppervlaktes
De TR-100 oppervlakte ruwheidstester wordt als complete set geleverd inclusief:
Optionele accessoires:
- TR-100 Ruwheidstester
- Beschermend desksel voor de meetpunt
- Ruwheid testplaat Ra
- Draagtas
- Oplader
- Beschermende koffer
- Handleiding
- Certificate
Optionele accessoires:
- UKAS gecertificeerde ruwheid testplaten
Ra = rekenkundig gemiddelde ruwheidswaarde
Ra, die de ruwheidsparameter aangeeft, is een waarde die internationaal herkend en gebruikt wordt. Het geeft het rekenkundig gemiddelde van de absolute waarden van de afwijkingen in het profiel van het testgebied. De numerieke waarden van Ra zijn altijd kleiner dan die van Rz, gemeten op dezelfde oppervlakte.
Rz = gemiddelde ruwheidsdiepte (piek tot dal)
Rz geeft de gemiddelde ruwheidsdiepte, bijvoorbeeld het rekenkundig gemiddelde van de hoogste enkele metingen van een aantal aangrenzende meetgebieden.
Ra, die de ruwheidsparameter aangeeft, is een waarde die internationaal herkend en gebruikt wordt. Het geeft het rekenkundig gemiddelde van de absolute waarden van de afwijkingen in het profiel van het testgebied. De numerieke waarden van Ra zijn altijd kleiner dan die van Rz, gemeten op dezelfde oppervlakte.
Rz = gemiddelde ruwheidsdiepte (piek tot dal)
Rz geeft de gemiddelde ruwheidsdiepte, bijvoorbeeld het rekenkundig gemiddelde van de hoogste enkele metingen van een aantal aangrenzende meetgebieden.
Specificaties
| Ruwheids parameters | Ra, Rz |
| Meeteenheden | µm / µinch |
| Meetbereik | Ra: 0,05-15,0µm / Rz: 0,1-50µm |
| Cut-off lengtes | 0,25mm, 0,8mm, 2,5mm |
| Filter | 2CR |
| Kalibratie | Via CAL functie (op toetsenbord) |
| Min. kromming van cylindrische oppervlaktes | 40mm diameter (gebaseerd op V-groef) |
| Meetlengte | 6mm |
| Meetsnelheid | 1,0mm/sec |
| Nauwkeurigheid | Voldoet aan ISO Klasse 3 |
| Meetstylus | Piëzo-electrisch |
| Meetpunt | Diamant, radius 5µm ±1µm |
| Gebruikstemperatuur | 0°C - 40°C |
| Voeding | 3.6V / 2xNiMh-batterijen / indicator voor lage batterij |
| Oplader | 9V DC (oplaadbaar tijdens gebruik) |
| Afmetingen | 125mm x 73mm x 26mm |
| Gewicht | 200gr |
