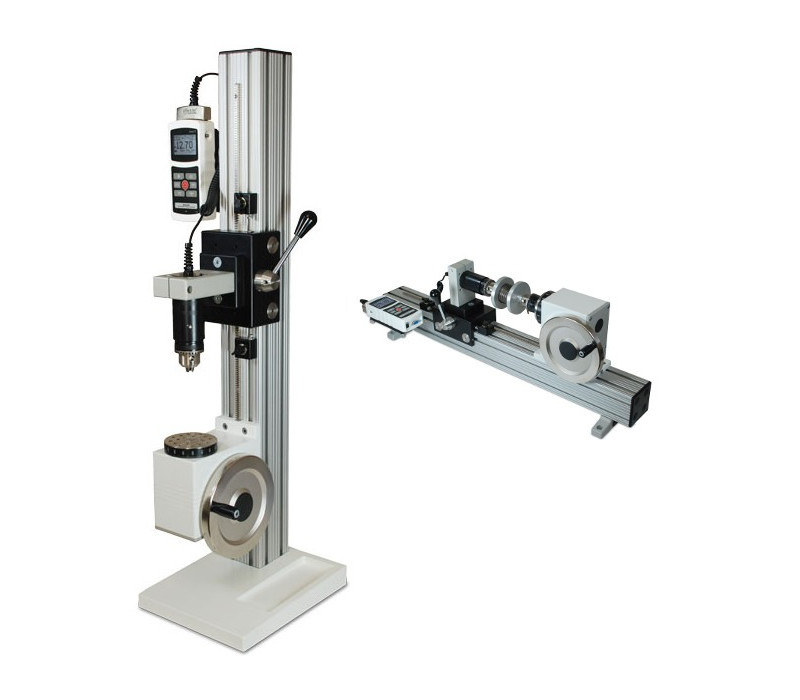

TST Handmatige Draaimoment Teststandaard

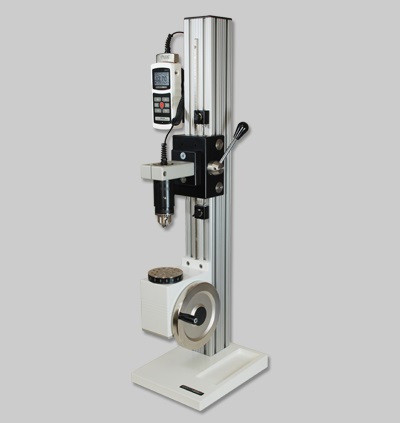

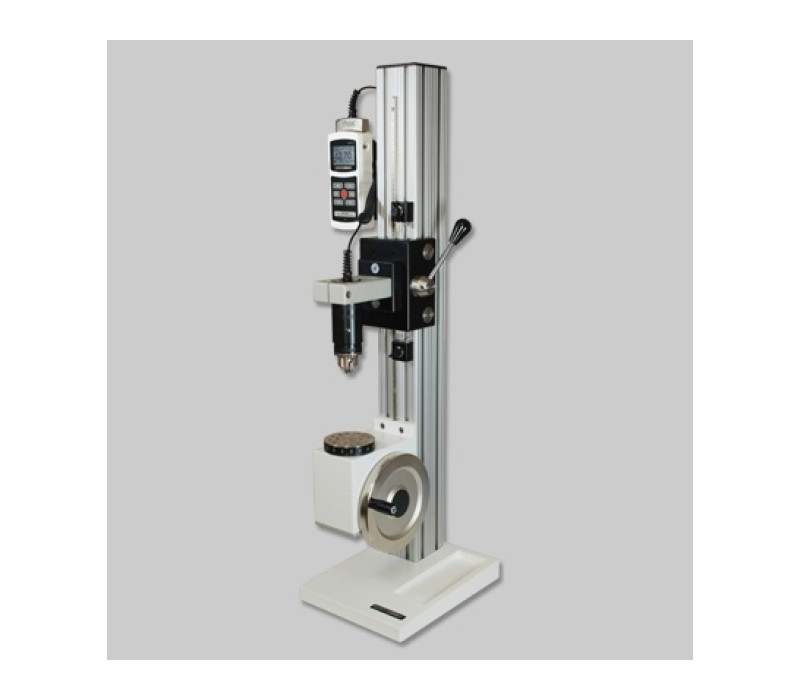

De TST verticale handmatige torque-testbank wordt getoond met een Model 5I kracht-/torque-indicator en een serie R50 torque-sensor.

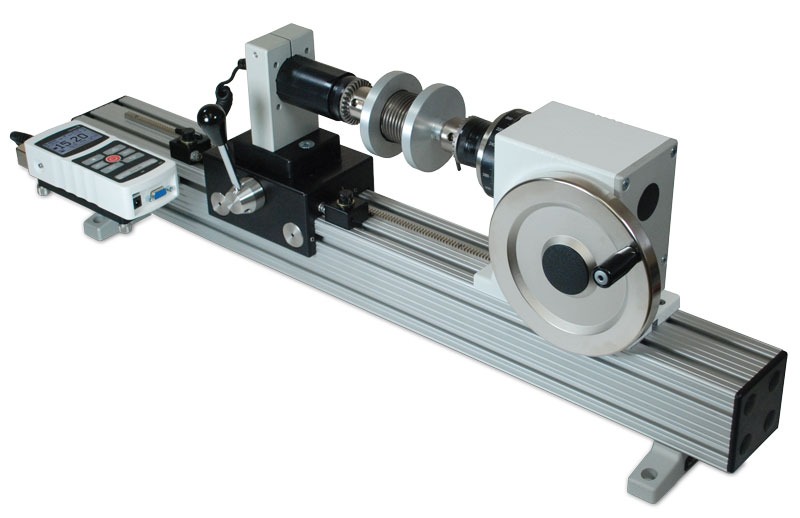

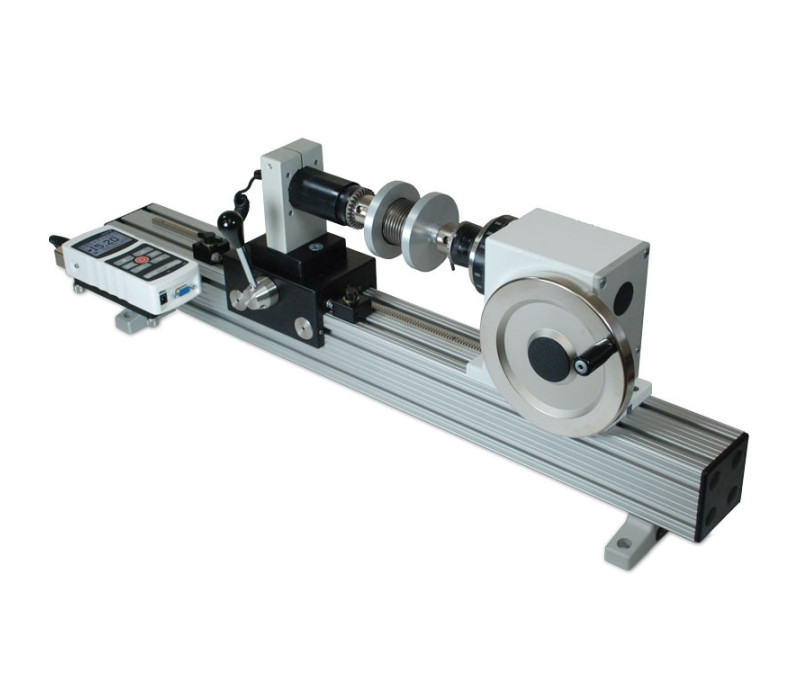

The TSTH horizontale handmatige torque-testbank wordt getoond met een Model 5I kracht-/torque-indicator en een serie R50 torque-sensor.

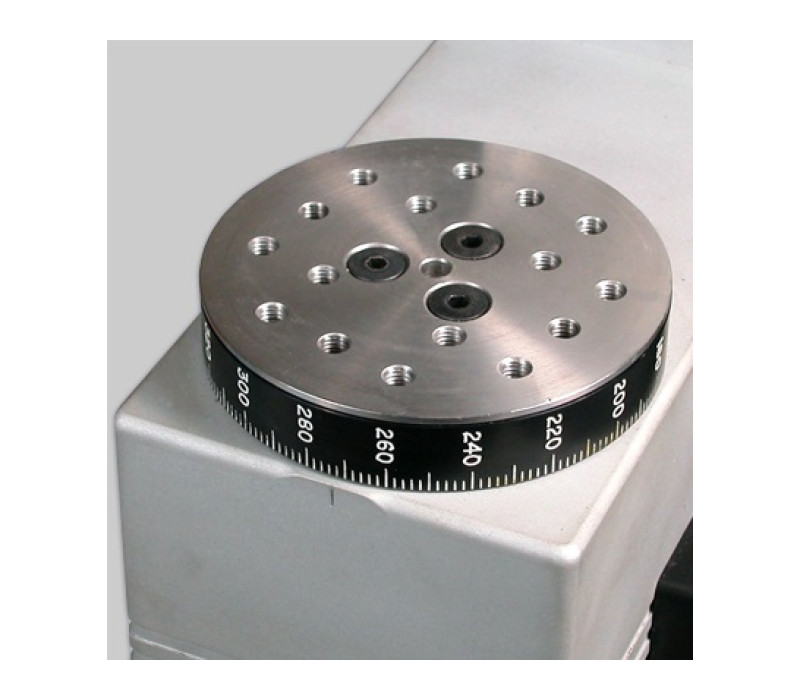

Roterende montageplaat, bevat een matrix van schroefdraadgaten voor grip- en armatuurmontage.

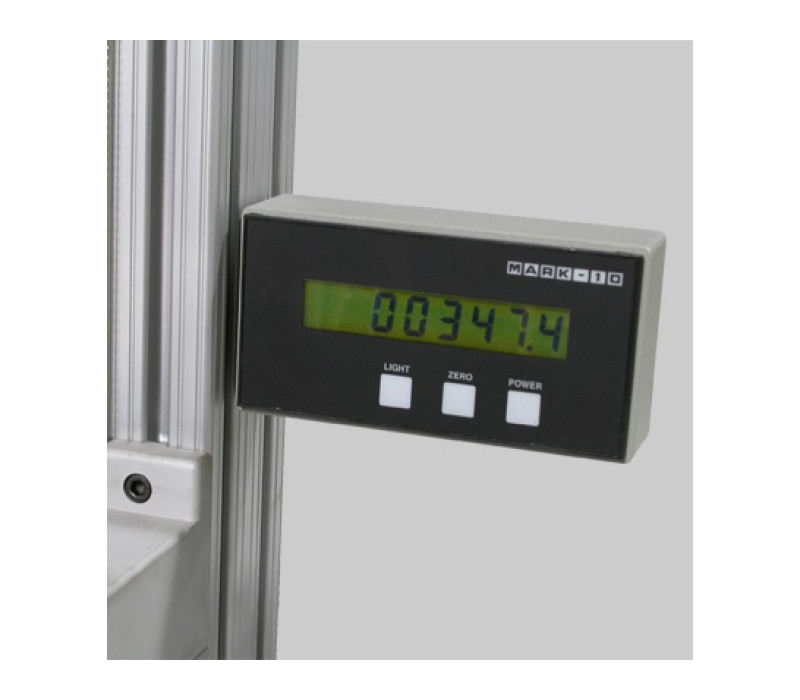

Optionele digitale hoekindicator is handig voor het testen van torsieveren, het testen van medische hulpmiddelen en andere toepassingen.

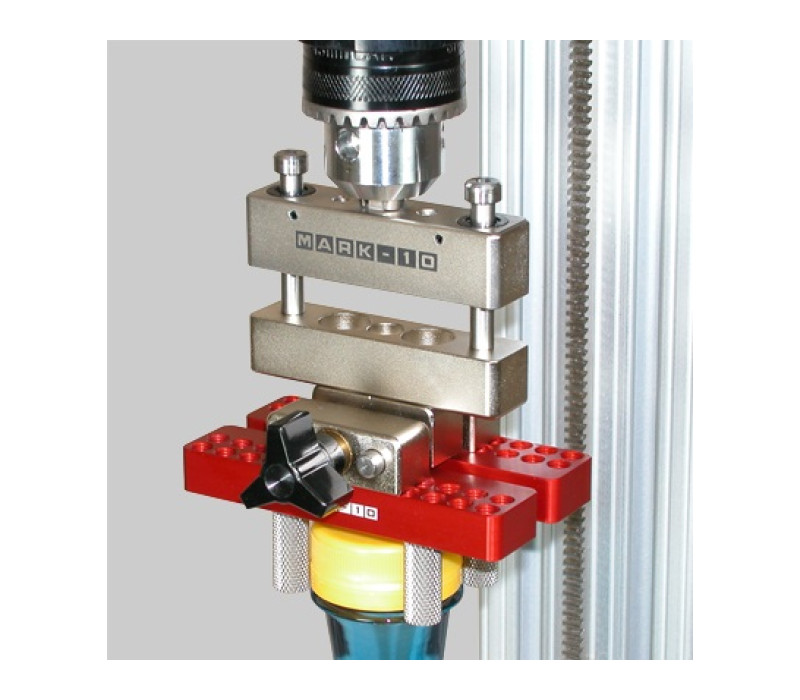

Optionele axiale compensator zorgt voor verticale beweging in het monster tijdens een torque-test.

Handmatige Draaimoment Teststandaard

Name: Handmatige Draaimoment Teststandaard
SKU: 126065

De TST verticale en TSTH horizontale handmatige torque-testbanken zijn ontwikkeld voor een verscheidenheid aan testtoepassingen tot 11,5 Nm en linksom en rechtsom roterend meten. Net als de TSTM-DC-testbanken kunnen ze worden gebruikt voor het testen van het koppel van bevestigingsmiddelen, het testen van flessendoppen, het testen van torsieveren en meer.

De TST-torque-testbank wordt met een hendel bediend om de op- en neerwaartse beweging te ondersteunen, de koppeloverdracht wordt gegenereerd door een soepele handwielbediening die de roterende torque-basisplaat met schroefgaten draait. Torque-sensoren worden direct aan de bewegende adapter op de kolom van de testopstelling gemonteerd en zijn verkrijgbaar in verschillende modellen en capaciteiten.

Een optionele digitale hoekindicator is handig voor, bijvoorbeeld, het testen van torsieveren, het testen van medische hulpmiddelen en andere toepassingen.

De TST(H) vereist een kracht / torque-indicator zoals de Model 3I, 5I of 7I, die de torque waarde weergeeft die wordt gemeten door een sensor. De TST(H) is alleen een testopstelling. Om torque te meten, zijn een torque-sensor, een Indicator en geschikte grepen en adapters nodig.

We helpen u graag bij het vinden van de, voor u, meest geschikte configuratie. Neem contact met ons op voor meer informatie.

€ 3.287,00

Nu bestellen

Instelbare eindaanslagen
Capaciteit: 11,5 Nm
Testsnelheid: 12° per handwiel omwenteling
Hoekaanduiding met 2° resolutie (optionele digitale hoekindicator heeft 0,1° resolutie)
Draaimoment basisplaat met schroefgaten voor grip-, adapter- en armatuur-bevestiging
Soepele handwiel bediening
Hendel bediende slede beweegt de meetkop op en neer voor het opspannen en verwijderen van monsters
Maximale hoekverplaatsing: geen limiet
De TSTH wordt geleverd met een sleutelset

Video

▶

De TST en/of TSTH torque-testbanken omvatten:

Testbank voor torque-meting
Basis (TST)
Montageliggers met hardware (TSTH)
Kolom eind kap
4x duimschroeven voor basisvoet installatie
Boormal voor montagegaten (TST)
Extra kolom eind kap met hardware (TSTH)
Inbussleutel set

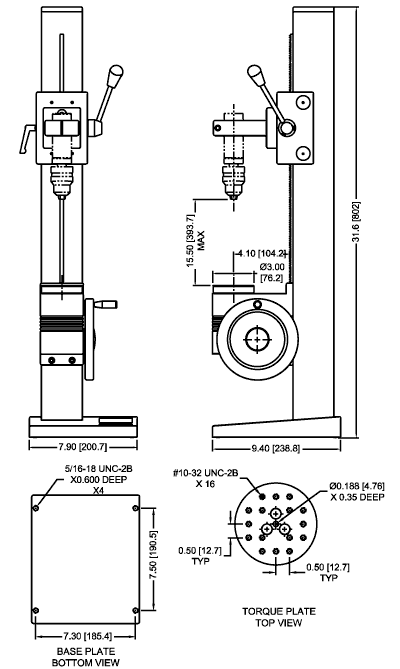

Afmetingen van de TST verticale torque test stand,
alle afmetingen zijn in inch met [mm] erachter.

Afmetingen van de TSTH horizontale torque test stand,
alle afmetingen zijn in inch met [mm] erachter.

Maximaal draaimoment:	11,5 Nm
Maximale hoekbeweging:	Geen limiet
Opspanbare ruimte:	104 mm
Hoeksnelheid:	12° per omwenteling van wiel
Maximale slede verplaatsing:	394 mm
Slede verplaatsing snelheid:	26,6 mm / omwenteling van hendel

TST/TSTH Data Sheet

TST/TSTH User Manual

Producten

Item	Product	Prijs	Aantal	Actie
131917	TST Handwheel-operated Torque Test Stand, 11.5 Nm, Vertical	€ 3.287,00
131407	TSTH Handwheel-operated Torque Test Stand, 11.5 Nm, Horizontal	€ 3.287,00

Accessories

Item	Product	Prijs	Aantal	Actie
131902	TST001 - Digital Angle Indicator for TST-Series stands, 220V	€ 1.093,00
131904	TSF002 Horizontal/wall mounting kit for Series TSF and TST stands	€ 248,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag

Bekijk winkelwagen Check out

Handmatige Draaimoment Teststandaard

Kenmerken

Afmetingen

Specificaties

Series-TT03 Digitale Draaimoment Meter

Series-3I Kracht / Torsie Indicator

Series-5I Geavanceerde Kracht / Torsie Indicator

Series-7I Geavanceerde Kracht/Torsie Meter

Gemotoriseerde, Draaimoment Teststandaard

CAP-TSTM Gemotoriseerd Doppen Draaimoment Testsysteem

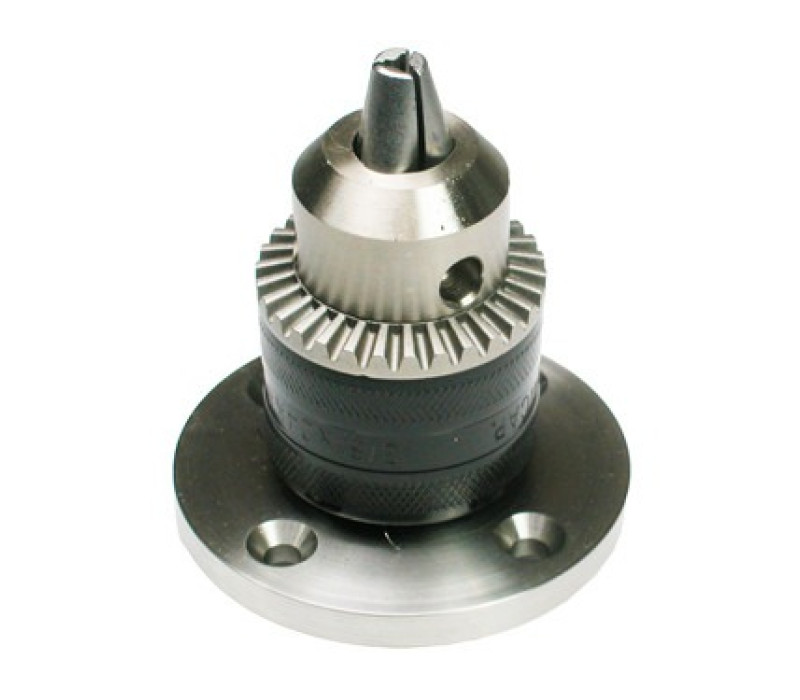

Jacobs Chuck Grip For TST Torsie Greep voor TSTM
