CAP-TSTM Gemotoriseerd Doppen Draaimoment Testsysteem

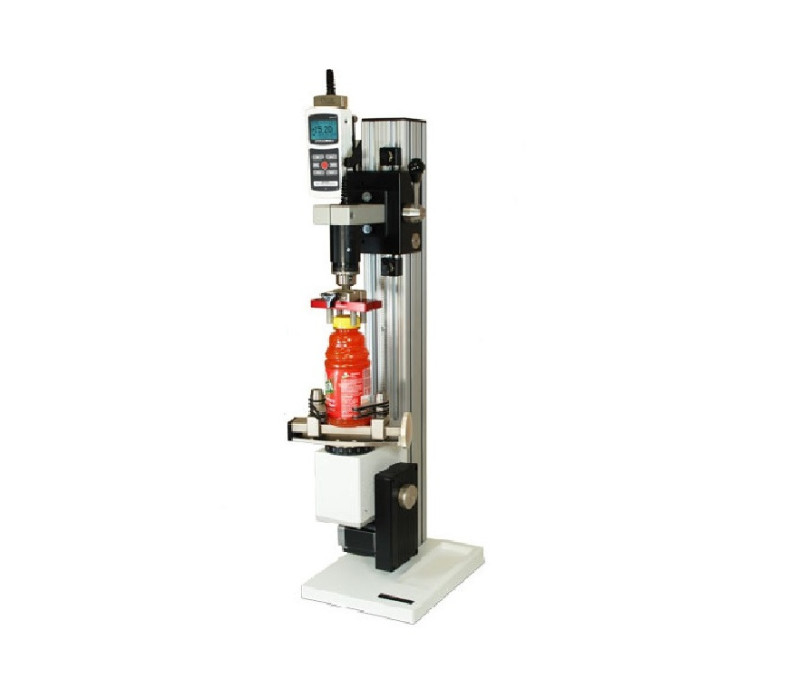

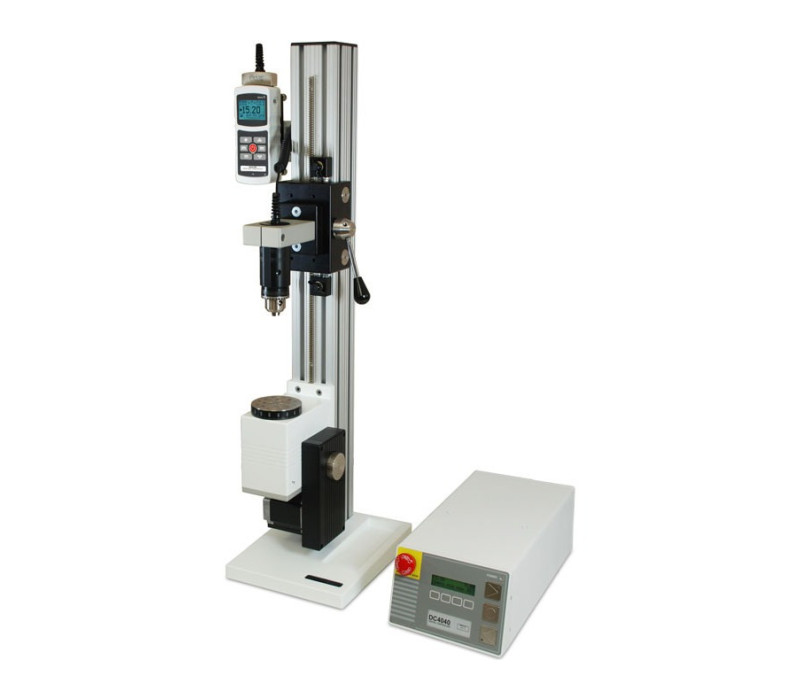

De CAP-TSTM-DC verticale geavanceerde torque-testopstelling, met M5I kracht-/torque-indicator en Serie R50 torque-sensor.

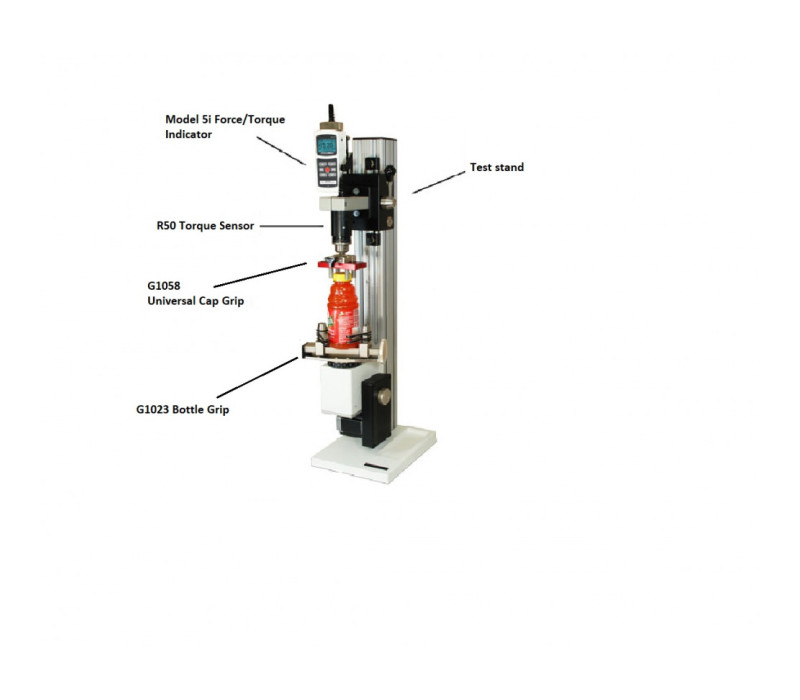

CAP-TSTM-DC systeem componenten

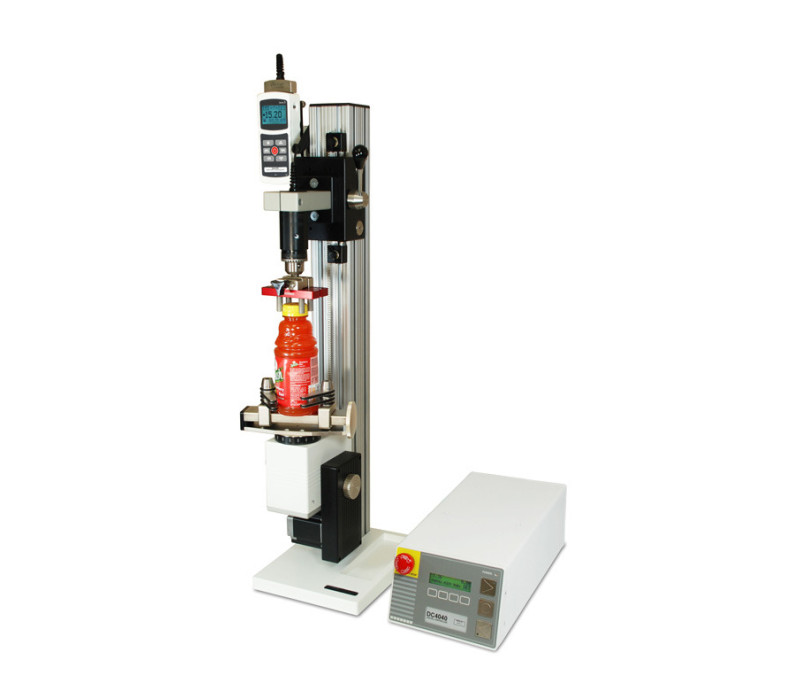

De CAP-TSTM-DC gemotoriseerde torque-testopstelling, getoond in een typische draaidop-torque-testtoepassing met M5I kracht-/torque-indicator, serie R50 torque-sensor, G1023- en G1058-grepen.

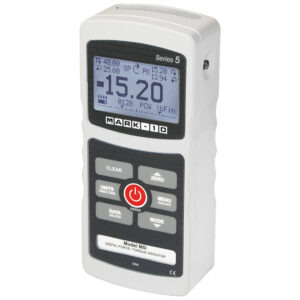

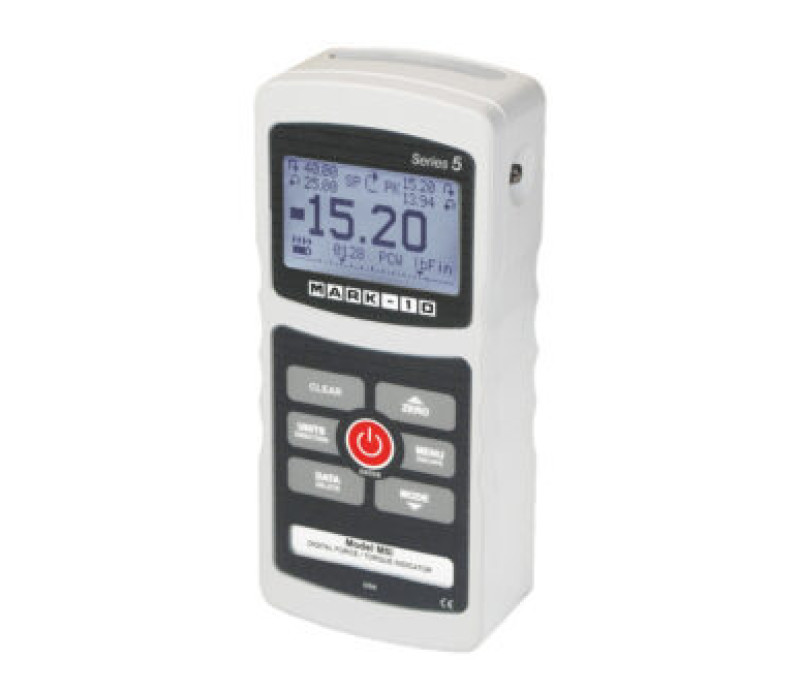

De geavanceerde digitale kracht-/torque-indicator van de M5i met groot LCD-scherm met achtergrondverlichting.

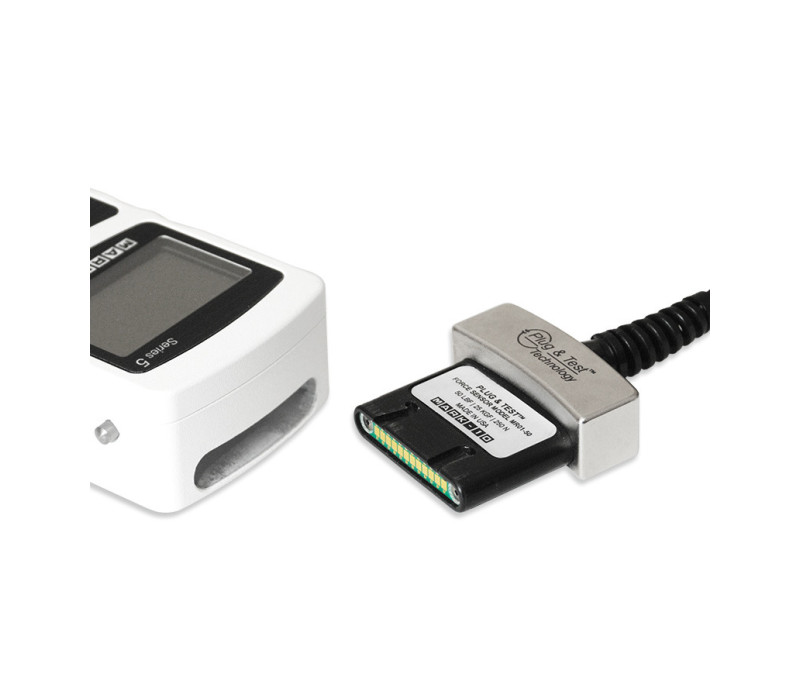

Dankzij de unieke Plug & Test®-technologie kunnen verschillende sensoren worden gebruikt in combinatie met Mark-10 kracht-/torque-indicatoren. Alle kalibratie- en configuratiegegevens worden opgeslagen in de slimme connector van de sensor.

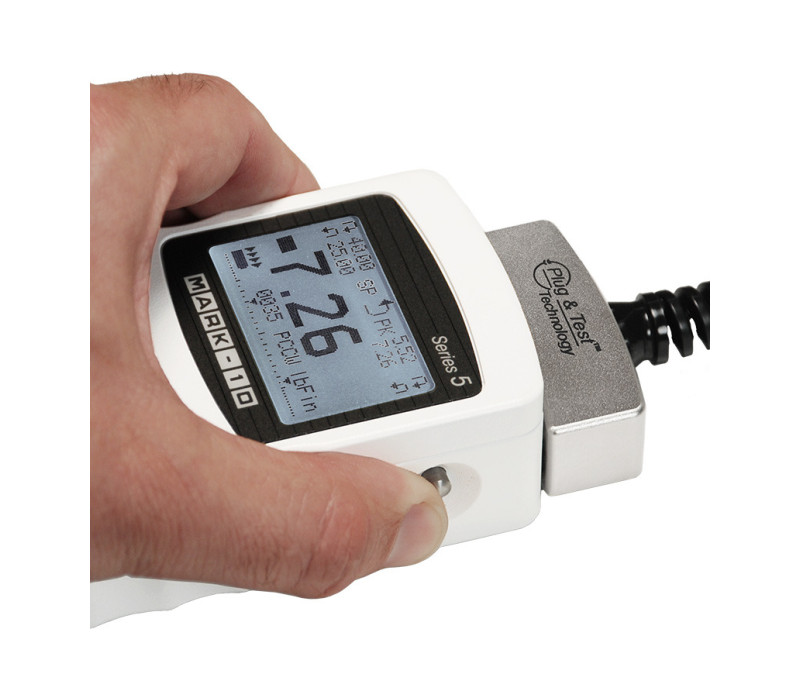

De Plug & Test®-connector vergrendelt in de houder in de indicator wanneer deze volledig is aangedrukt. Dubbele knoppen op de indicatorbehuizing maken de connector los voor eenvoudige verwijdering. Vergulde veercontacten zorgen voor een langdurige en betrouwbare verbinding.

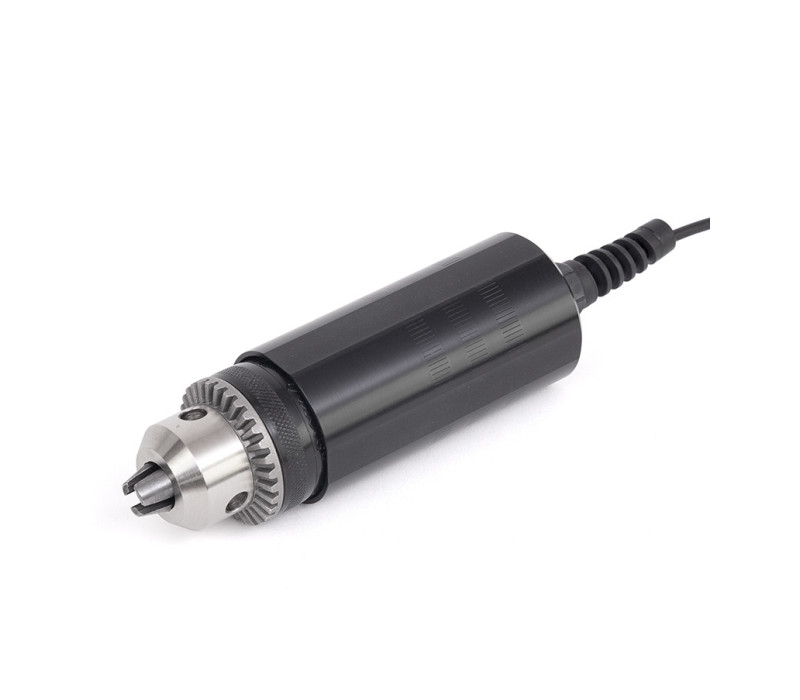

De serie R50 torque-sensor is toepasbaar voor een breed scala aan torque-meettoepassingen. De aluminium behuizing bevat vlakke oppervlakken voor montage op een armatuur. In de boorkop kan naar behoefte een bit, armatuur of testmonster worden opgespannen.

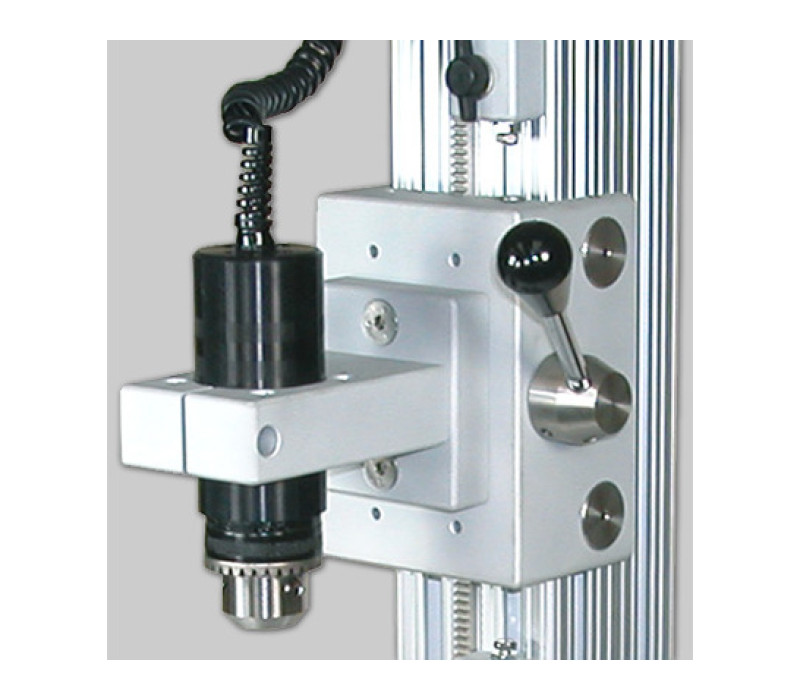

Series R50 torque-sensor gemonteerd op een model TSTM-DC gemotoriseerde torque-testbank. De sensor past in de houder zonder dat er extra adapters nodig zijn.

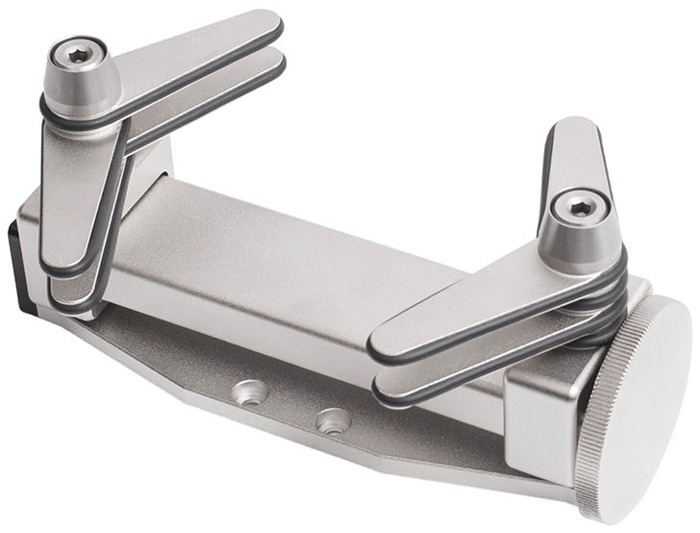

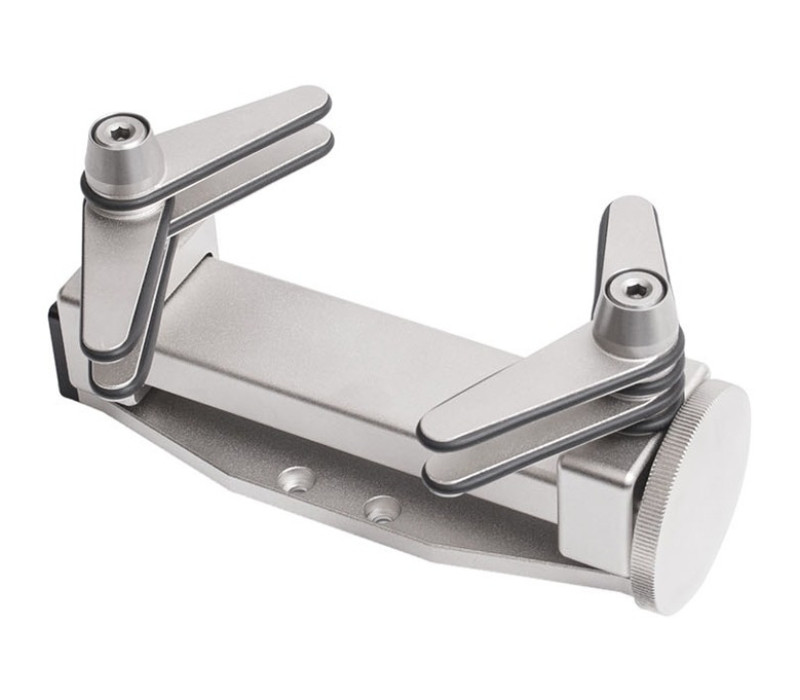

De flessenhouder G1023 is een flexibele oplossing voor veel torsie testtoepassingen. Twee sets van 4 grijparmen met rubberen randen kunnen onafhankelijk worden aangepast in stappen van 45° om tegemoet te komen aan verschillende flesvormen en -maten.

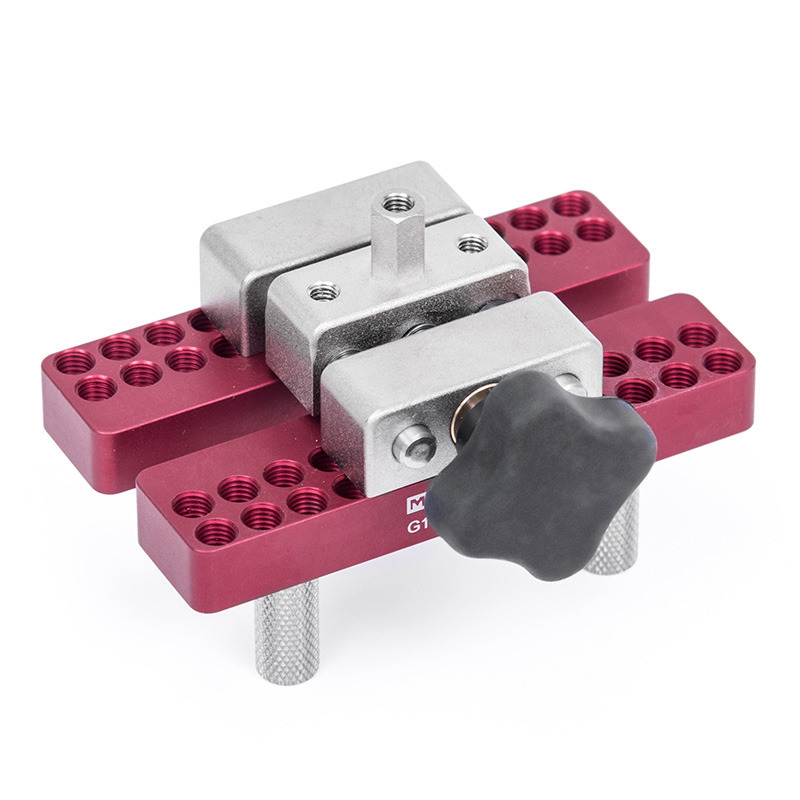

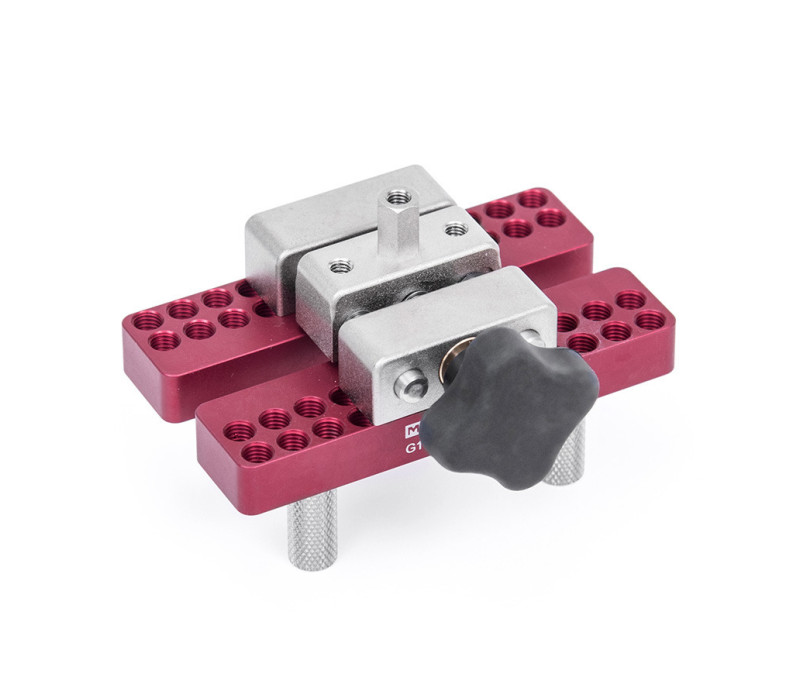

De G1058 is een universele grip voor trek- en torque-testtoepassingen. Verstelbare gekartelde metalen palen bieden plaats aan een verscheidenheid aan monstervormen en -maten.

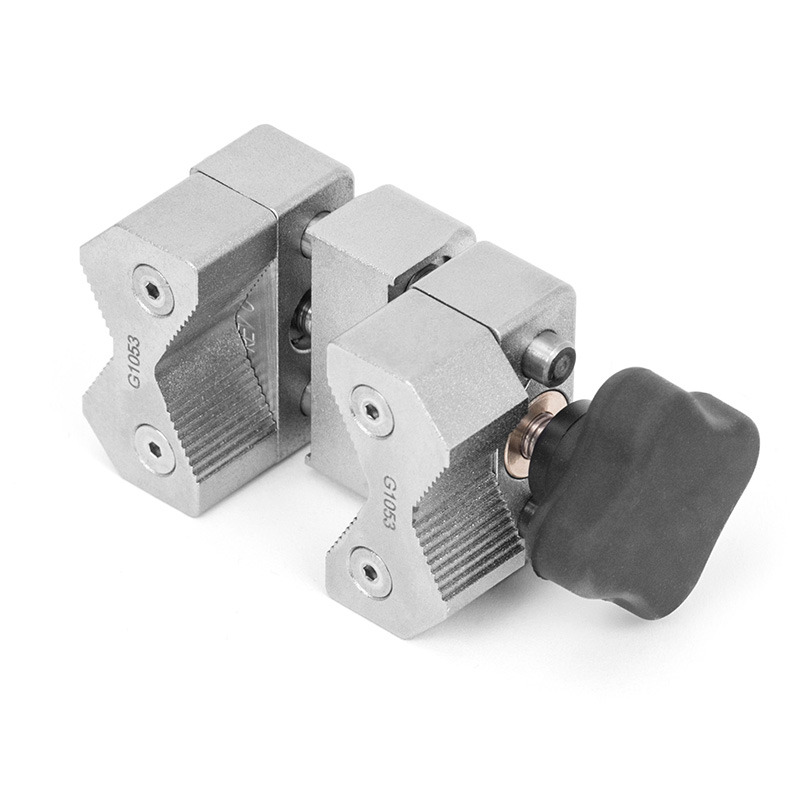

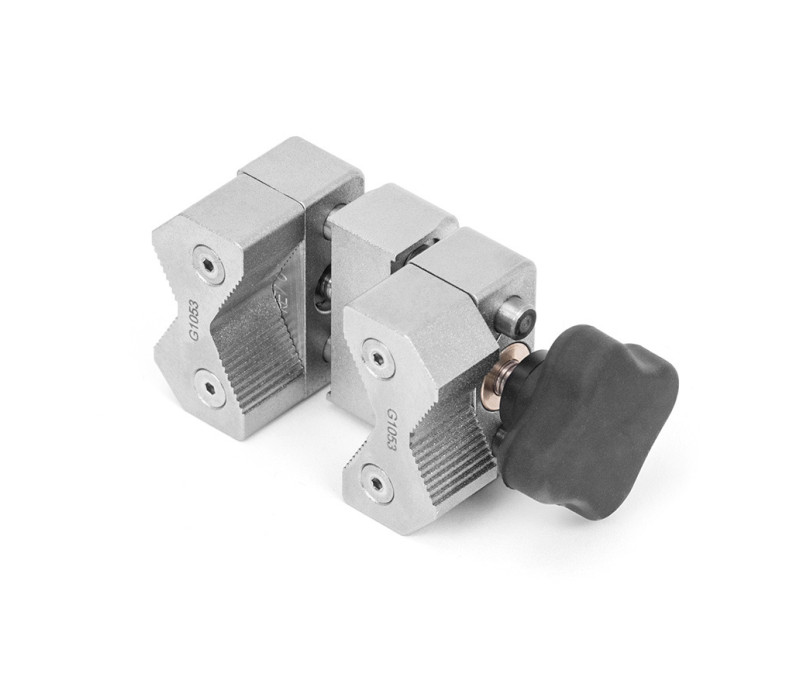

G1053 Universal V-Jaw Grip met gekartelde, omkeerbare aluminium kaken die effectief een breed scala aan monstervormen en -formaten vastgrijpen.

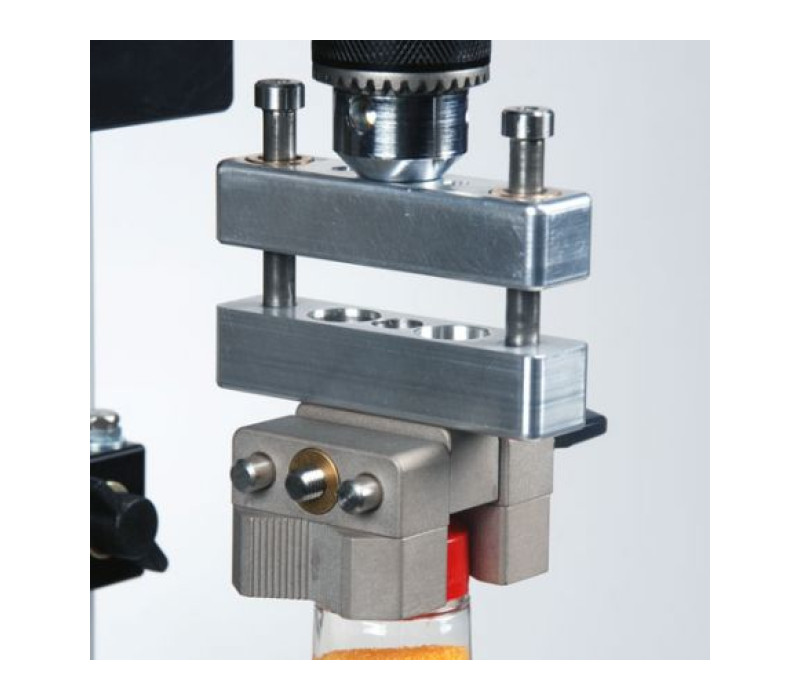

De AC1029 axiale compensator, afgebeeld gemonteerd tussen een serie R50 koppelsensor en G1053 V-Jaw grip, compenseert het hoogteverloop tijdens een test.

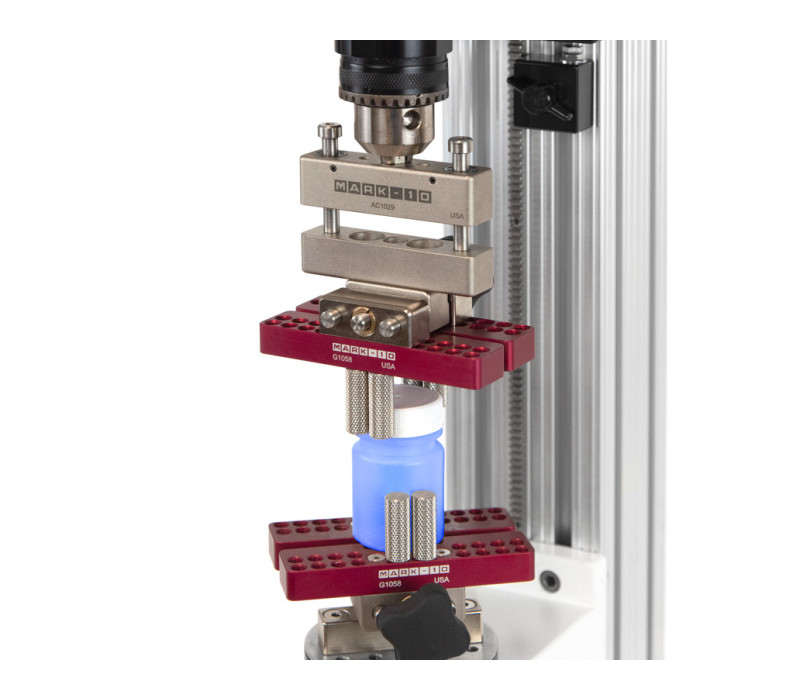

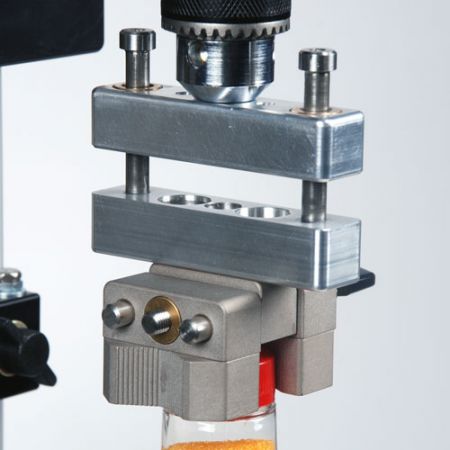

G1058 gemonteerd op de torque-basisplaat met G1055-adapter en op de R50 boven de testfles met AC1029 axiale compensator.

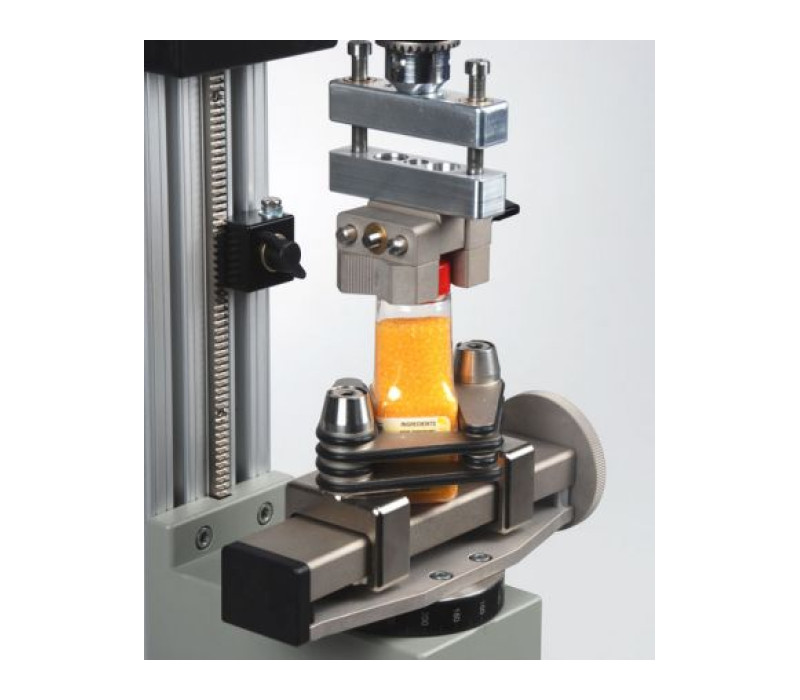

Test setup met G1023 flessen Grip, G1053 V-Jaw Grip en AC1029 Axiale Compensator.

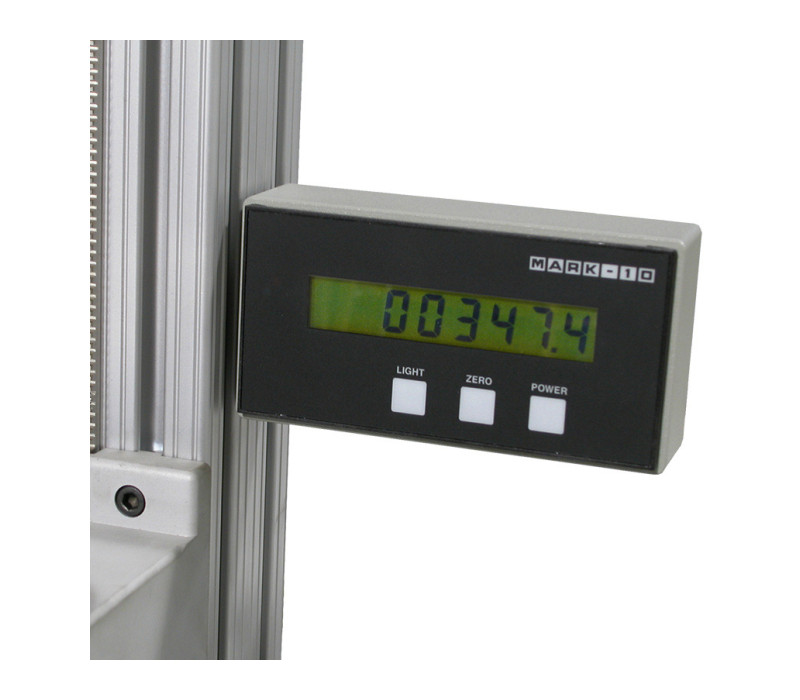

Optionele digitale hoekindicator is handig voor het testen van torsieveren, het testen van medische hulpmiddelen en andere toepassingen.

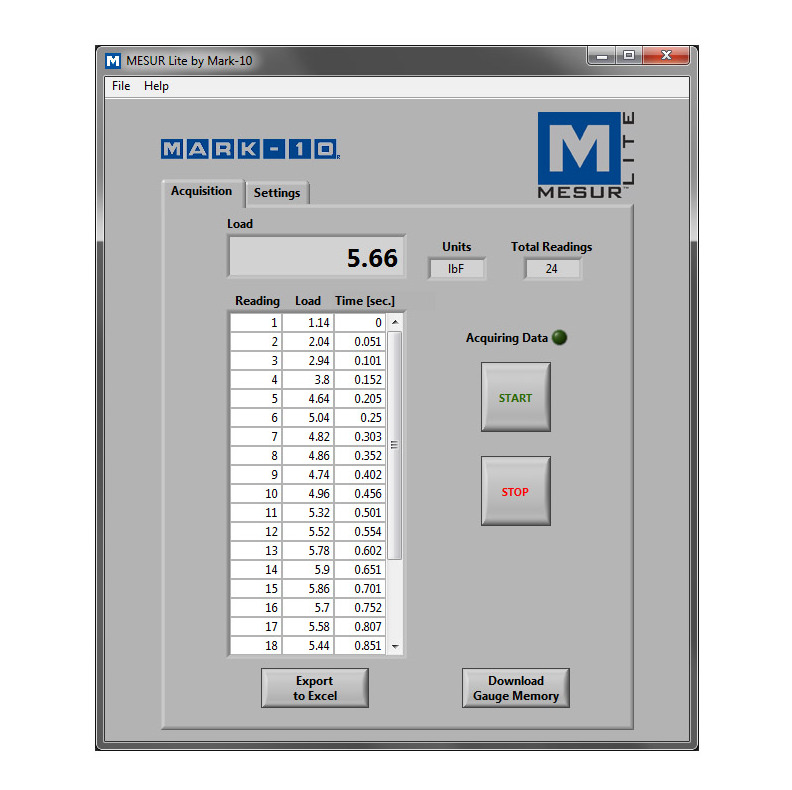

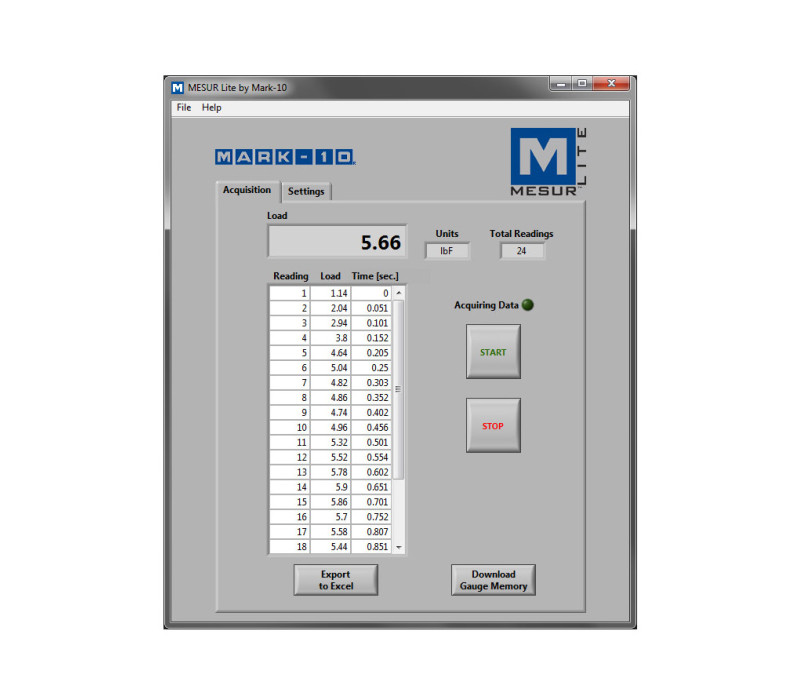

MESUR® Lite is een gratis programma voor het verzamelen van basisgegevens dat enkelvoudig of continue gegevens van de meter in tabelvorm weergeeft.

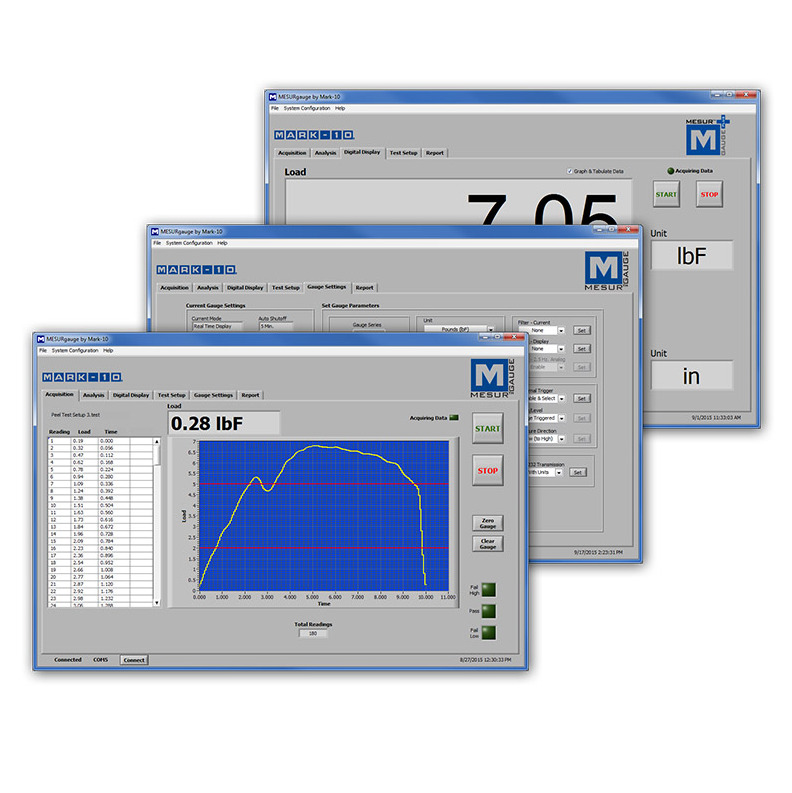

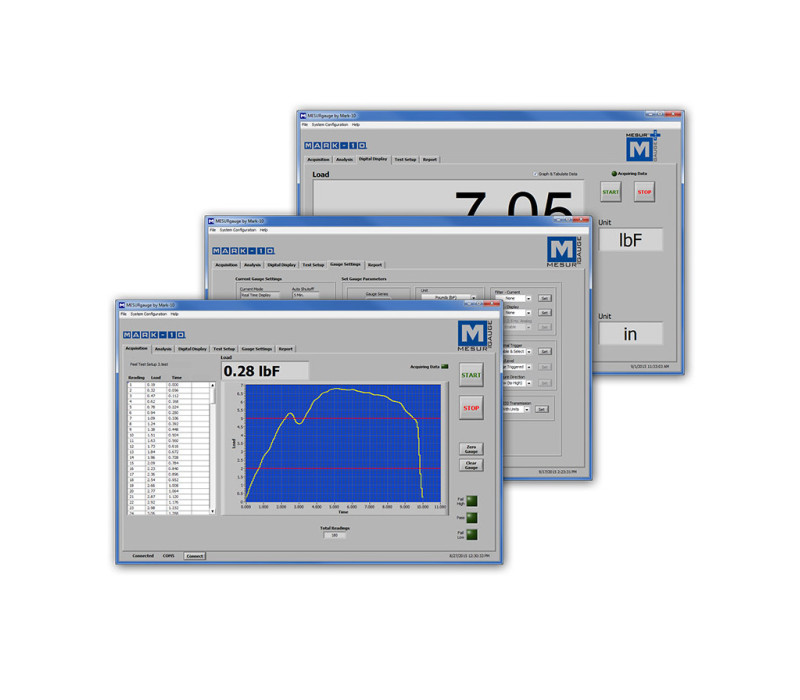

MESUR®gauge en MESUR®gauge Plus breiden de functionaliteit van kracht-/ torque-meetinstrumenten en testopstellingen uit. Beide programma's delen de mogelijkheid om gegevens vast te leggen en weer te geven in grafisch formaat voor belasting vs. tijd of belasting vs. reizen vs. tijd. MESUR®gauge Plus voegt de mogelijkheid toe om de beweging van Mark-10 gemotoriseerde testbanken te regelen, waarbij bewegings-controle en gegevensverzameling worden gecoördineerd.


















CAP-TSTM Gemotoriseerd Doppen Draaimoment Testsysteem
Een modulair gemotoriseerd torque-testsysteem met een groot meetbereikHet CAP-TSTM-DC gemotoriseerde schroefdop-torque-meetsysteem is de perfecte keuze voor het uitvoeren van open- en sluit torque-metingen op schroefdoppen, deksels, kleppen enz.
De links en rechtsom gemotoriseerde draaibeweging zorgt voor zeer nauwkeurige en herhaalbare tests, terwijl een veelzijdig modulair ontwerp ervoor zorgt dat de installatie kan worden geconfigureerd met een verscheidenheid aan grepen. De sensorhouder op de kolom kan door middel van een hendel snel omhoog en omlaag worden gebracht voor het efficiënt wisselen van testmonsters, eind-stops boven en onder maken het mogelijk om iedere keer weer op hetzelfde punt terug te keren. Het standaardsysteem heeft een capaciteit van 11,5 Nm en kan worden opgewaardeerd tot 22 Nm (Dit vereist een koppelsensor met een hogere capaciteit). Het wordt aangesloten op de i5-indicator met een AC1108 multifunctionele kabel en op een pc met een AC1104-kabel welke bij de basis testopstelling zijn inbegrepen.
Kenmerken van de CAP-TSTM-DC zijn onder andere:
- Volledige pc-controle
- Programmeerbare hoeklimieten en fietsen
- Automatische terugkeer
- Wachtwoord beveiliging
- Een torque basisplaat met getapte gaten voor grip en montage op maat en een terugstelbare hoekindicator.
De universele Torque-sensoren uit de R50-serie die voor deze opstelling worden gebruikt, meten in beide draairichtingen met een capaciteitsbereik van 7 tot 1150 Ncm. Het heeft een boorkop met een opening variërend van 1,6 tot 12,7 mm (afhankelijk van de capaciteit) en wordt aangesloten op de I5-kracht/torque-indicator met behulp van de Plug & Test®-connector.
Deze testopstelling wordt geleverd met MESUR® Lite data-acquisitiesoftware. MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensverwerking mogelijk. Een uitgebreide versie van dit programma, MESUR®gauge of MESUR®gauge+ is als optie verkrijgbaar.
Deze Torque-testopstelling kan worden voltooid door grepen en adapters toe te voegen uit de onderstaande uitleg over grepen en adapters.
Als u niet in staat bent om de juiste configuratie voor uw behoeften te selecteren of als u meer informatie nodig heeft, helpen wij u graag verder. Neem gewoon contact met ons op en we helpen u bij het vinden van de best passende opstelling.
- Gemotoriseerde rotatie in beide richtingen zorgt voor een grote precisie en herhaalbare tests
- Torsieplaat met getapte gaten voor het monteren van grepen en bevestigingen
- Geen variatie in snelheid bij veranderende belasting
- Optionele Digitale Hoek Indicator geeft de hoek rechts- of linksom weer met 0,1° resolutie voor ongeveer 278 omwentelingen, te resetten met de "nul" toets
- 1150 N-cm capaciteit
- Inclusief NIST-Traceerbaar Kalibratiecertificaat
Spanningsbereik
| Model | Ranges | Resolutie | |||
|---|---|---|---|---|---|
| CAP-TSTM-10z | 10 ozin 7 kgFmm 7 Ncm |
0,01 ozin 0,005 kgFmm 0,005 Ncm |
|||
| CAP-TSTM-20z | 20 ozin 14 kgFmm 14 Ncm |
0,02 ozin 0,01 kgFmm 0,01 Ncm |
|||
| CAP-TSTM-50z | 50 ozin 36 kgFmm 35 Ncm |
0,05 ozin 0,05 kgFmm 0,05 Ncm |
|||
| CAP-TSTM-12i | 12 lbin 140 kgFmm 135 Ncm |
0,01 lbin 0,1 kgFmm 0,1 Ncm |
|||
| CAP-TSTM-50i | 50 lbin 580 kgFmm 570 Ncm |
0,05 lbin 0,5 kgFmm 0,5 Ncm |
|||
| CAP-TSTM-100i | 100 lbin 1150 kgFmm 1150 Ncm |
0,1 lbin 1 kgFmm 1 Ncm |

Afmetingen van de TSTM-DC advanced verticale torque test stand,
alle afmetingen zijn in inch met [mm] er achter.

G1023 Flessen Greep afmetingen in mm

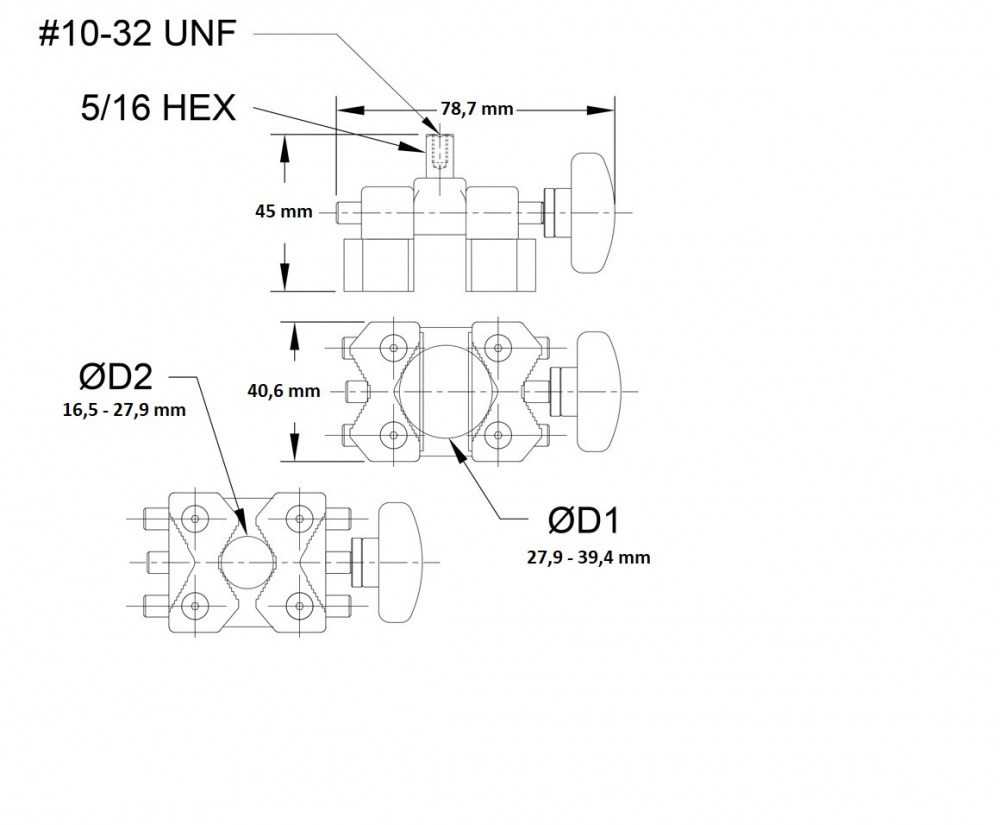

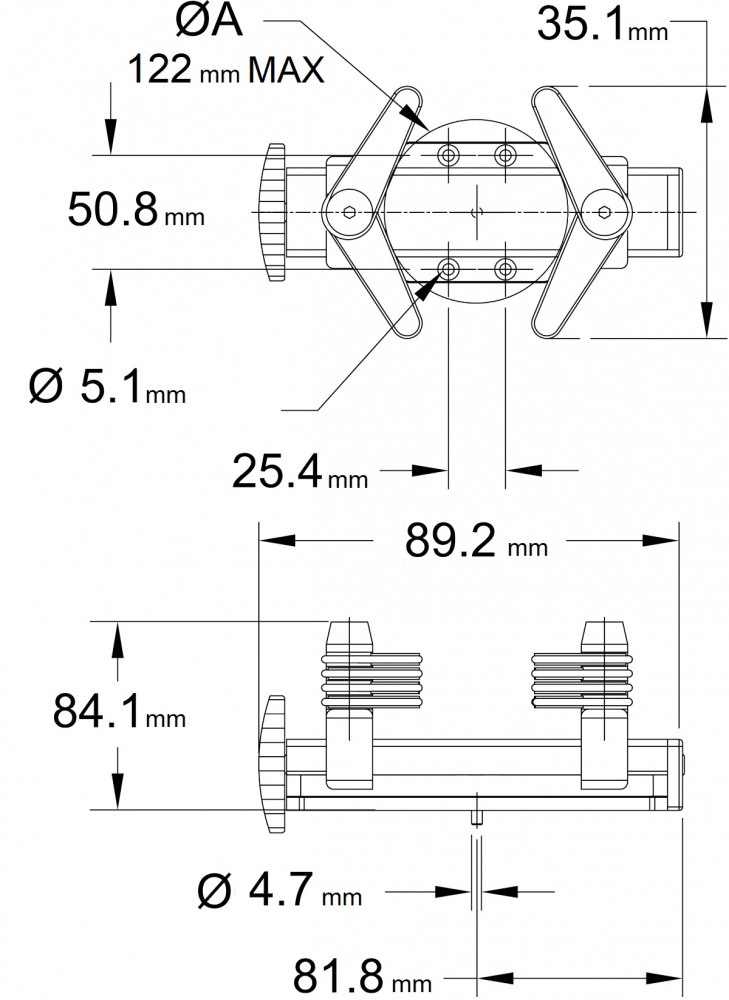

G1058 Universele Dop Greep afmetingen in mm

G1053 Universele V-Jaw Grip afmetingen in mm
| Snelheid bereik | 0,3 - 8,6 RPM (4-52°/s) |
| Snelheid nauwkeurigheid | ±5% (Optionele Digitale Snelheid Bediening voor grotere nauwkeurigheid) |
| Opening | 104 mm |
| Maximale dop diameter | 89 mm |
| Handmatige aanpassing | 12º / omwenteling van de knop |
| Maximale beweging kop | 394 mm |
| Snelheid kop | 26,6 mm per omwenteling |
The CAP-TSTM-DC wordt verkocht als een compleet testsysteem inclusief de volgende items;
- TSTM-DC Gemotoriseerde Torsie Test Standaard
- Series-5i - Kracht / Torsie Display
- R50- Torsie Sensor
- 11-1042 - Overbelasting Bescherming Module
- 09-1162 - Torque Display naar Test Stand Communicatie Kabel
- 09-1163 - RS232 Seriele Output Kabel
Opties om de test setup compleet te maken:
- G1053 - V-Jaw Grip
- G1023 - Flessen (Product) Greep
- G1058 - Cap Grip
- AC1029 - Axial Compensator

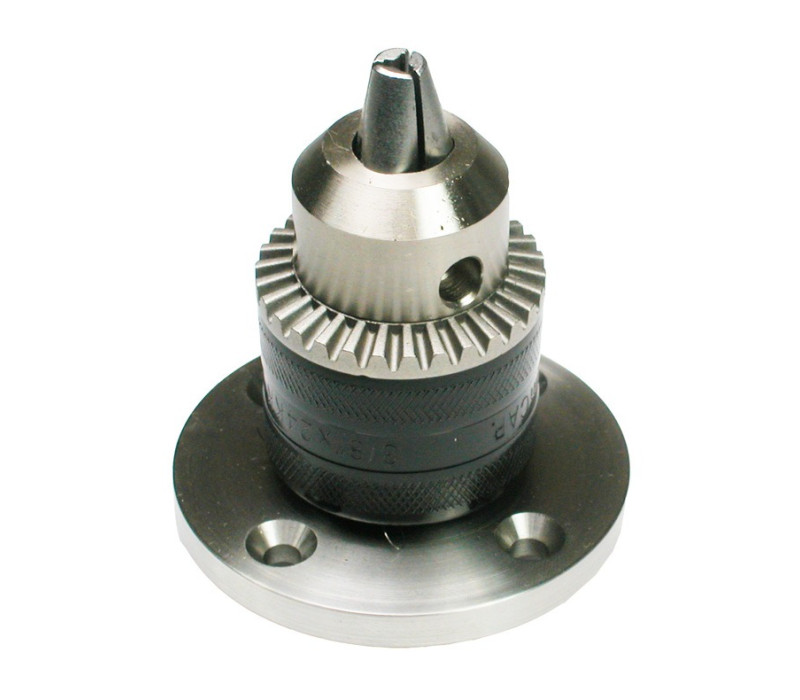

- G1022 - Jacobs Chuck Grip
- G1018 - Jacobs Chuck Grip
Grepen en Adapters zijn niet opgenomen in de standaard set prijs en kunnen naar keuze worden toegevoegd aan de opstelling.
