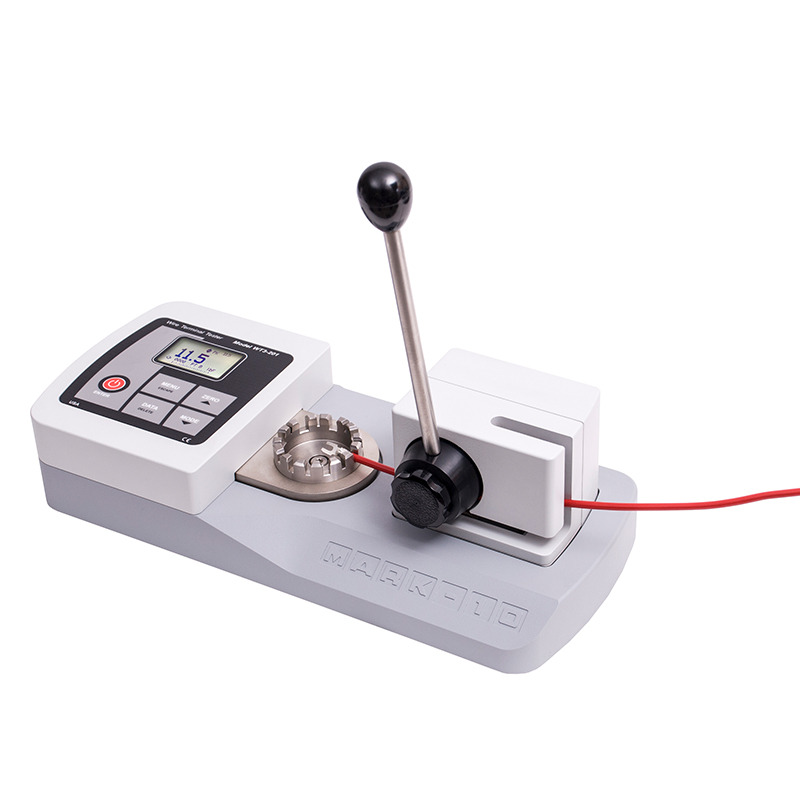

WT-205 Handmatige crimp treksterktetester
Belangrijke opmerking: Het model WT3-201E is stopgezet en vervangen door de WT-205.
De WT-205 is een handmatige crimp treksterktetester – ook wel crimp terminal treksterktetester genoemd – ontworpen voor het nauwkeurig meten van trekkrachten op kabelterminals voor zowel destructieve als niet-destructieve tests. De handmatige hefboomwerking maakt krachten tot 200 lbF (1.000 N) mogelijk en voldoet volledig aan UL-, ISO-, ASTM-, SAE- en MIL-normen.
Belangrijkste kenmerken:
- Hoge capaciteit: Meet tot 1.000 N (200 lbF) met een soepele, ergonomische hendel voor handmatige bediening.

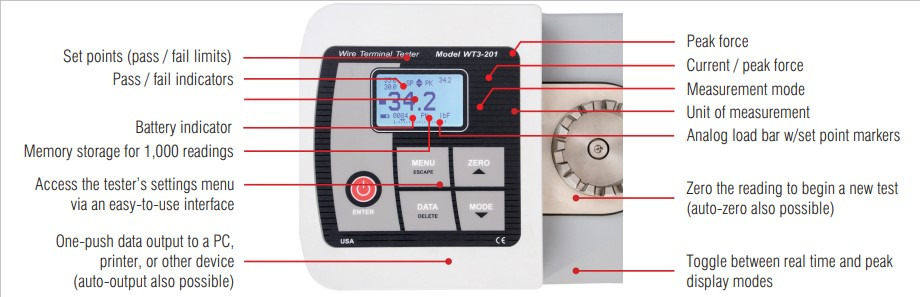

- Nauwkeurig display: Verlicht grafisch LCD-scherm toont realtime- en piekwaarden voor duidelijke gegevensinterpretatie.
- Veelzijdige uitgangen: Inclusief USB-, RS-232-, Mitutoyo (Digimatic)- en analoge uitgangen voor eenvoudige gegevensoverdracht.
- Geïntegreerd geheugen: Slaat tot 1.000 metingen op met automatische statistische analyse en gemiddelde functies.
- Automatische breukdetectie: Detecteert draadbreuk automatisch, slaat piekwaarden op en reset na elke test.

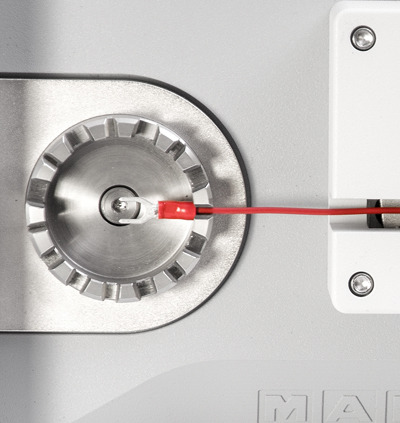

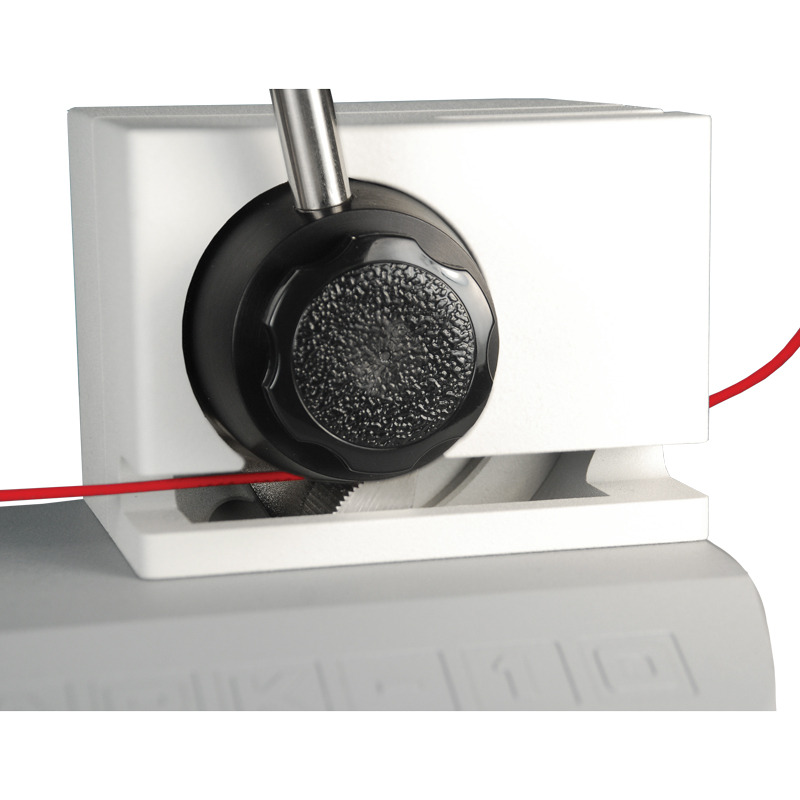

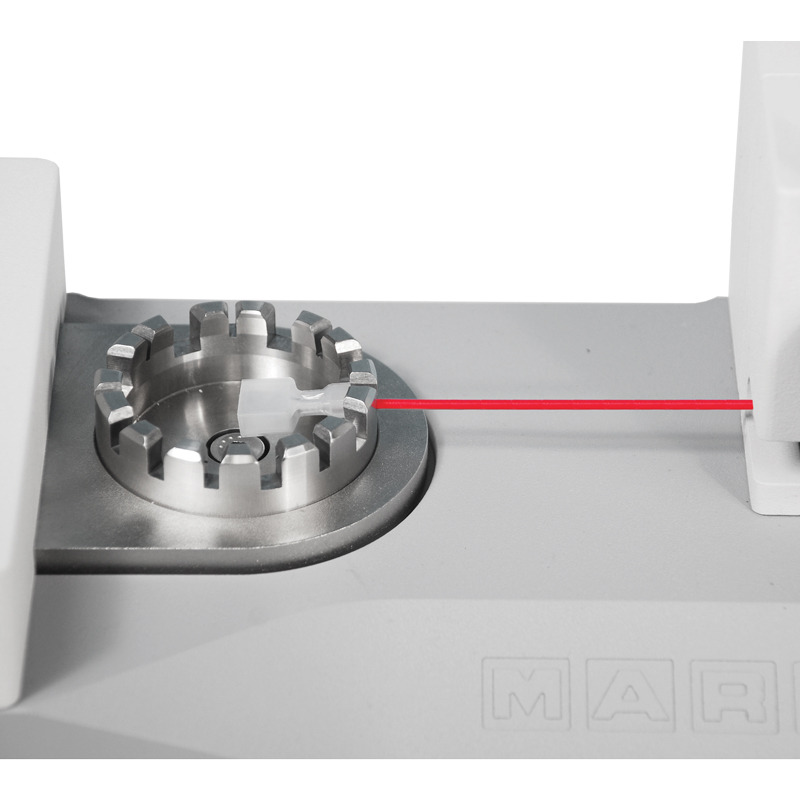

- Verstelbare klem: Wordt geleverd met een standaard sleufplaat voor terminals tot 6,3 mm (AWG 3) en een zelfinstellende wigklem.
- Aanpasbare configuratie: Programmeerbare limieten met groene/rode LED-indicatoren en instelbare akoestische signalen voor snelle kwaliteitscontrole.
Belangrijkste voordelen:
- Normconformiteit: Voldoet aan UL 486A/B en andere belangrijke internationale testnormen.
- Testefficiëntie: Verkort de testcyclus met automatische opslag- en resetfuncties na elke test.
- Draagbaarheid en flexibiliteit: Compact en ergonomisch ontwerp geschikt voor laboratorium- of veldtesten met diverse draaddiameters en isolatietypes.
Neem contact met ons op voor meer informatie of om een persoonlijke offerte aan te vragen. Ons technische team helpt u graag bij het configureren van de WT-205 volgens uw specifieke testvereisten.
Kenmerken
- Frequentie: 7.000 Hz voor nauwkeurige registratie van piekkrachten.
- Wachtwoordbeveiliging: Voorkomt onbevoegde wijzigingen in testparameters.
- Montagegaten: Geïntegreerd voor veilige montage op de werkbank.

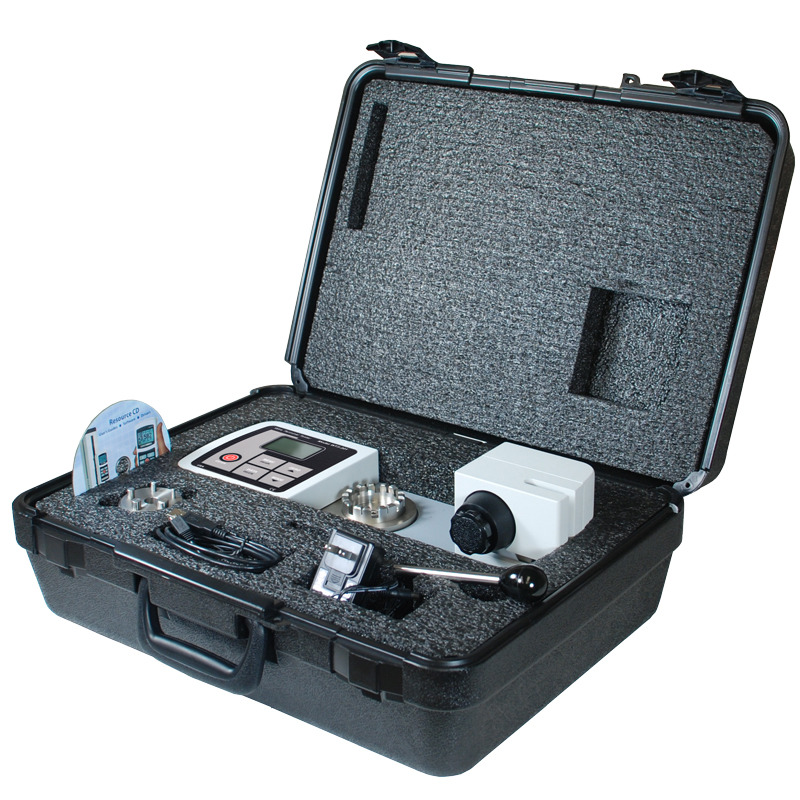

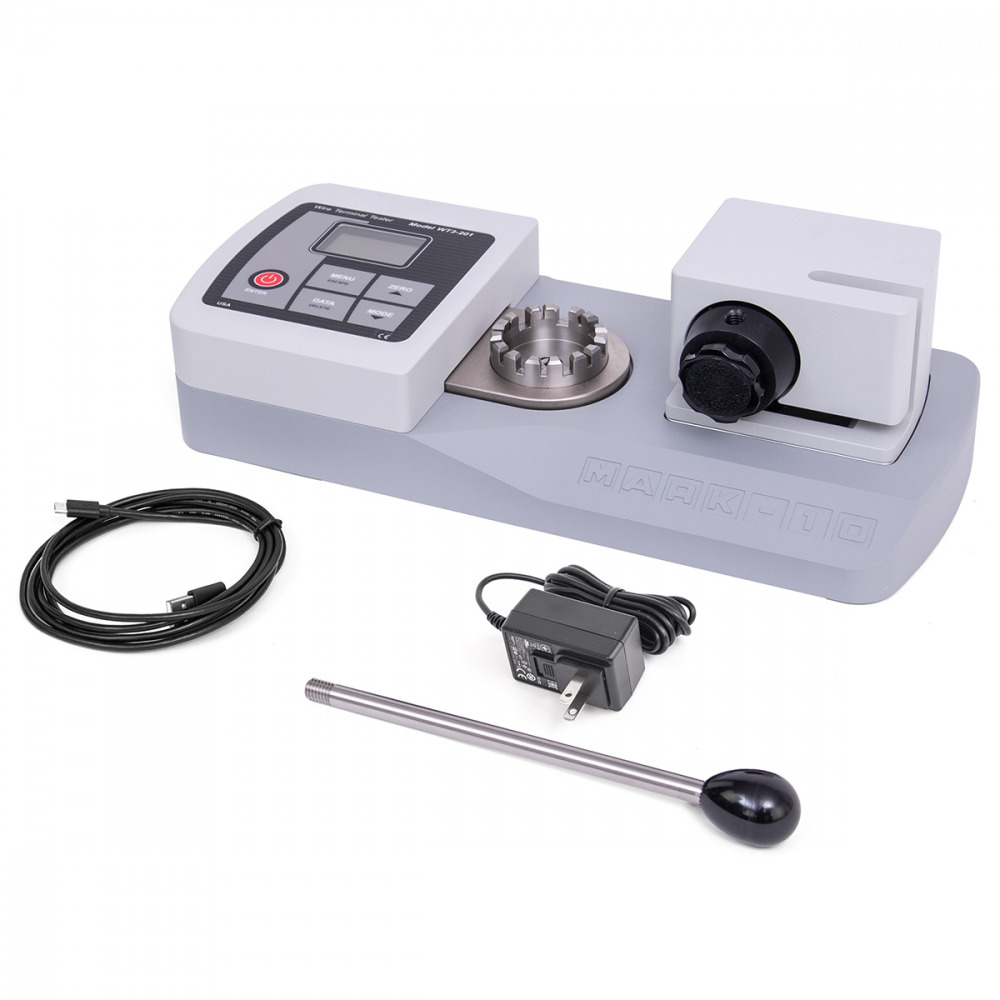

De WT-205 Wire Crimp Pull Tester wordt geleverd zoals links afgebeeld en bevat de volgende accessoires:
- Afneembare hendel
- USB-kabel
- Accu
- AC-adapter
- Kalibratiecertificaat zonder datapunten
- Handleiding

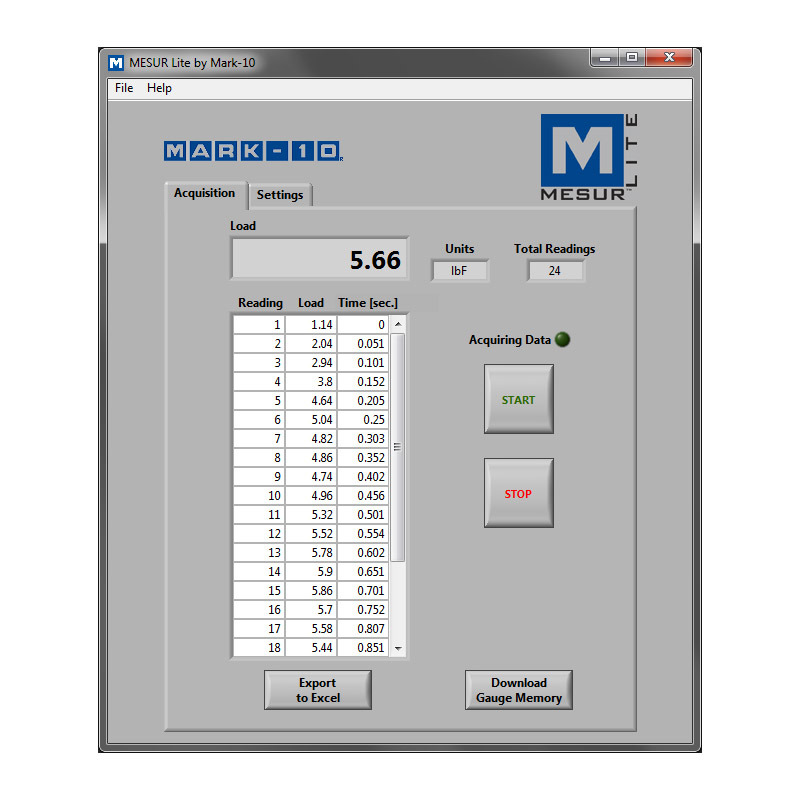

- Software - MESUR® Lite basisprogramma voor gegevensverzameling
- (Kalibratiecertificaat met meetwaarden - optioneel verkrijgbaar)
| Functie | Code | Beschrijving |
|---|---|---|
| Profielen | WF010 | Maakt het mogelijk om sets van testparameters op te slaan en terug te roepen, zoals snelheid, goed/fout-limieten, meeteenheden en meer. Tot 500 profielen kunnen worden opgeslagen. |
| Datum- en tijdstempel | WF013 | Voegt automatisch een datum- en tijdstempel toe aan elk opgeslagen datapunt. |
| Volledig optiepakket | WFCOMP-205 | Bevat alle hierboven vermelde optionele functies. |
Elk van deze optionele functies kan bij bestelling worden aangeschaft of later eenvoudig via software worden geactiveerd. Er is ook een volledig optiepakket beschikbaar met alle functies tegen een gereduceerde bundelprijs. **De tester wordt geleverd in demomodus, waarin alle optionele functies gedurende 160 bedrijfsuren zijn geactiveerd.** |
||
Afmetingen
De WT-205 Manual Crimp Pull Tester heeft een compact ontwerp voor gebruik op een werkbank, ideaal voor productie- en laboratoriumomgevingen. De robuuste aluminium behuizing zorgt voor stabiliteit tijdens tests, terwijl het lage gewicht verplaatsing eenvoudig maakt.
- Totale lengte: 426,7 mm (16,8 in)
- Breedte: 177,8 mm (7,0 in) – 195,6 mm (7,7 in) inclusief hendel
- Hoogte: 90,2 mm (3,5 in) – 118,4 mm (4,7 in) afhankelijk van hendelpositie
- Basisafmetingen: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
- Montagegaten: Drie 1/4-20 UNC-2B schroefgaten, 0,350 in diep
- Gewicht (ca.): 6,5 kg (14,3 lb)
Dankzij het compacte formaat kan de WT-205 eenvoudig worden geïntegreerd in werkstations of draagbare kalibratieopstellingen zonder concessies te doen aan testnauwkeurigheid of ergonomie.
Gerelateerde Producten
WT-205M Gemotoriseerde Crimp Treksterktemeter
- Testprofiel Compatibiliteit: Slaat tot 500 testprofielen op voor verschillende toepassingen (optionele functie).
- Visuele en geluidsindicators: Groen/rode LED en configureerbar alarm voor testen met gedefinieerde limieten.
Meer details
Accessoires
MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software
- Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse
Meer details
Specificaties
| Capaciteit x Resolutie | 1000 x 0.5 N 1 x 0.0005 kN 200 x 0.1 lbF 3200 x 2 ozF 100 x 0.05 kgF |
| Nauwkeurigheid: | ±0.2% van de volledige schaal |
| Draaddiameterbereik: | 0.3 - 6,3 mm |
| Minimale monster lengte | 53,3 mm, exclusief kabeluiteinde |
| Maximale monster verlenging | 43,2 mm |
| Stroomvoorziening | AC adapter: 100-240VAC, 50-60 Hz, 0.3A, Accu: Oplaadbare 8,4 V NiMH Indicator voor lege batterij verschijnt wanneer de batterij bijna leeg is en de tester schakelt automatisch uit wanneer de spanning een kritieke fase bereikt. |
| Accu gebruiksduur | Achtergrond verlichting aan: tot 7 uur continu gebruik Achtergrond verlichting uit tot 24 uur continu gebruik |
| Bemonsteringsfrequentie: | 7000 Hz |

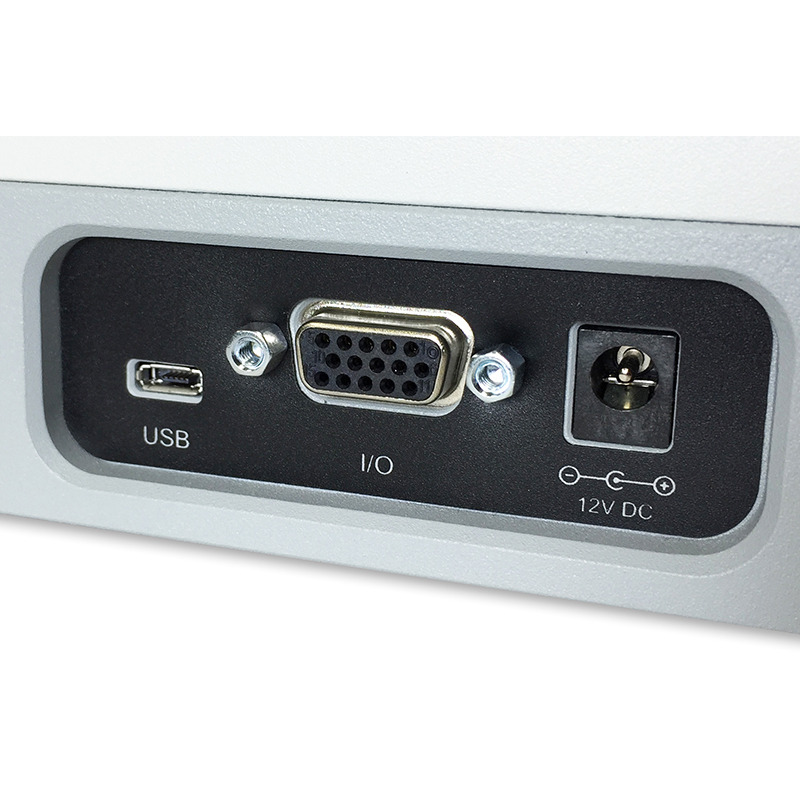

| Uitgangen | USB / RS-232: Configureerbaar tot 115,200 baud. Mitutoyo (Digimatic): Serieel BCD geschikt voor alle Mitutoyo SPC-compatible aparaten. |
| Overbelasting beveiliging | 150% van de voledige schaal, vanaf 110% laad de display OVER zien |
| Gewicht | 7,3 kg |
| Verzend gewicht | 11 kg |
| Garantie | 3 jaar |
