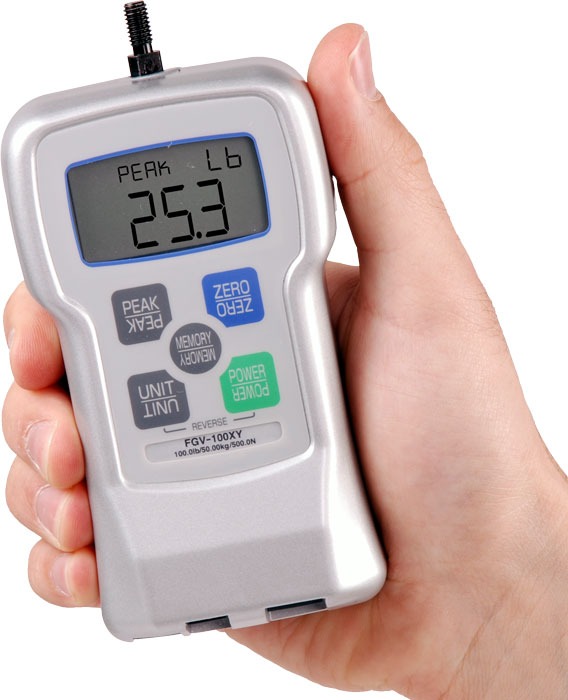

FGV-XY Digitale krachtmeter met USB uitgang


9 Bereiken tot 1000N
Meet druk- / trekkracht

De geheel nieuwe FGV-XY serie krachtmeter loopt voorop in de industrie met een uitgebreide lijst aan eigenschappen waaronder USB uitgang, omkeerbaar display en een robuuste metalen behuizing. Elke meter wordt geleverd als een complete set met verschillende opschroefbare adapters. Dit maakt het een compleet kracht test instrument welke in een breed scala aan industriële sectoren gebruikt kan worden. Alle modellen zijn voorzien van een ingebouwd geheugen voor 1000 waarden, welke met behulp van de meegeleverde software en USB kabel eenvoudig naar een PC kunnen worden gedownload.

Krachtwaarden kunnen continu in real-time verzonden worden of in een batch nadat het testen is afgerond. Daarnaast zijn eveneens RS-232C en analoge uitgangen aanwezig waardoor de FGV-XY zeer flexibel is in het versturen en opslaan van data. Verder worden meetstatistieken automatisch berekend en opgeslagen en kunnen op het display opgeroepen of gedownload worden. Statistieken bevatten maximum, minimum, gemiddelde en standaard deviatie.

De FGV-XY is bruikbaar in vele industriële sectoren en toepassingen waaronder kwaliteitscontrole bij binnenkomst, controle van afgewerkte producten, R&D op kabel trektesten, draadkrimp, rempedaal, luchtvaart, keramiek, veren, voedsel rijpheid, karton sterkte, medische componenten, spierkracht, ergonomische testen, lijmen, injectiespuiten, naaldscherpte en meer.

Het USB-stuurprogramma/driver van de  FGV-XY, is niet nog niet compatibel met Windows 10, de meegeleverde software is wel compatibel.
Een tijdelijke oplossing is om de RS232-uitgangskabel (FGV-RS232) te gebruiken met een optionele USB naar RS232-adapter. (USB-RS232-ADAP)


Kenmerken
  • 1000 Hz meetfrequentie
    registreert werkelijke piekwaarden, zelfs wanneer deze slechts zeer kort duren
  • Nauwkeurigheid van ±0,2%
    levert superieure herhaalbaarheid
  • USB, RS-232 & Analoge uitgangen -- allemaal aanwezig!
    3 verschillende uitgangen voor data overdracht zorgt voor maximale flexibiliteit
  • 9 verschillende capaciteiten van 2 tot 1000N
    selecteer het beste bereik zonder verlies van nauwkeurigheid
  • 200% Overbelasting capaciteit
    minimaliseert de kans op dure reparaties
  • Robuuste coquille gegoten aluminium behuizing & Robuuste constructie
    Zorgt voor uitzonderlijke duurzaamheid, zelfs in de zwaarste toepassingen
  • 2 jaar garantie
  • Selecteerbare automatische uitschakeling
    verlengt de levensduur van de batterij, terwijl constant gebruik mogelijk is wanneer de AC-adapter is aangesloten
  • Kleine afmetingen
    Ergonomisch ontwerp voorziet in comfort tijdens het testen vanuit de hand
  • Automatisch berekenen & weergeven van statistieken
    levert directe resultaten en analyse van uw krachttest
  • 3 Geheugen modi
    optimaliseert data opslag voor iedere toepassing waarbij data indien gewenst naar een PC/laptop verstuurd wordt
  • Ingebouwde instelbare Hoge-Lage alarmgrenzen
    Voer snelle en gemakkelijke ‘Ok-Niet Ok’ testen uit met zichtbare LCD indicator wanneer "buiten tolerantie"
  • Inclusief traceerbaar kalibratie certificaat
  • Omkeerbaar display
    geoptimaliseerd voor gebruik vanuit de hand of op de kop gemonteerd op een teststandaard

Spanningsbereik
ModelRangesResolutie
FGV-0.5XY 2 N
200 g
8 oz
0,5 lb
0,001 N
0,1 g
0,01 oz
0,001 lb

FGV-1XY 5 N
500 g
16 oz
1 lb
0,001 N
0,1 g
0,01 oz
0,001 lb

FGV-2XY 10 N
1000 g
32 oz
2 lb
0,01 N
1 g
0,01 oz
0,001lb

FGV-5XY 20 N
2 kg
5 lb
0,01 N
0,001 kg
0,001 lb

FGV-10XY 50 N
5 kg
10 lb
0,01 N
0,001 kg
0,01 lb

FGV-20XY 100 N
10 kg
20 lb
0,1 N
0,01 kg
0,01 lb

FGV-50XY 200 N
20 kg
50 lb
0,1 N
0,01 kg
0,01 lb

FGV-100XY 500 N
50 kg
100 lb
0,1 N
0,01 kg
0,1 lb

FGV-200XY 1000 N
100 kg
200 lb
1 N
0,01 kg
0,1 lb


Leveromvang
De FGV-XY krachtmeter wordt geleverd als een complete set bestaande uit:
- FGV-XY meter,
- AC adapter/lader,
- draagkoffer,
- haak, beitel,
- platte kop,
- gekeepte kop,
- hanger,
- conus kop,
- draad adapter,
- verlengstuk,
- USB kabel,
- gebruikershandleiding,
- van schuim voorziene draagkoffer.

Standaard bevestigingen

Standard Attachments


Gerelateerde Producten

FGS-100H Handmatige Handwiel Bediende Teststand


  • Solide, volledig stalen constructie

Meer details

FGS-100H Handmatige Handwiel Bediende Teststand

FTS-X Kracht Testsysteem


  • 1000 Hz meetfrequentie
    meet werkelijke piekwaarden zelfs wanneer deze zeer kort duren
  • Nauwkeurigheid van ±0,2%
    levert superieure herhaalbaarheid
  • USB, RS-232 & Analoge Uitgangen -- allemaal inclusief!
    3 verschillende uitgangen voor data verzending levert maximale flexibiliteit

Meer details

FTS-X Kracht Testsysteem

Cic-Force Krachtmeter Kalibratie


  • Zeer korte doorlooptijd
  • Gemakkelijk inplannen van de kalibratie
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Force Krachtmeter Kalibratie

Accessoires

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

Downloads

Afmetingen
Afmetingen-FGV-XY


Specificaties
MeetmodiRealtime, compressie piek, trek piek
Display update snelheidDoor gebruiker selecteerbaar: 1, 2, 3, 5, 10, 20 keer per seconde
Meetfrequentie1000 keer per seconde (1000Hz/1KHz)
Nauwkeurigheid± 0,2% van volledige schaal
Temperatuur afwijkingVersterking: ± 0,01% belasting/ Nul : ±0,01% / R.C. / afwijking van nulpunt kan voorkomen worden door tracking functie
DisplayHoofddisplay: 4 cijfers, 12mm hoog, Omkeerbaar
Eenheden display: 3 cijfers 7mm hoog
Ander display: "LO BAT"(Laag batterij voltage), "BAT"(Batterij laden), "OVR"(Overbelasting), "Peak"(Piek vasthouden)
Overbelasting200% van volledige schaal
Model FGV-200XY: 150% F.S.
TrackingSelecteerbaar (AAN/UIT)
USB uitgangMaakt communicatie mogelijk tussen FGV-XY en Windows PC Software met ToriemonUSB via USB kabel (meegeleverd).
RS-232C uitgangMaakt communicatie mogelijk tussen de FGV-XY en RS-232C apparaten. RS-232C kabel is een optionele accessoire
Analoge uitgang± 1V, Nauwkeurigheid is ± 50mV via een 12 bit D/A. ZERO beïnvloed deze uitgang en wordt 1000 keer/seconde geupdate. Belasting is >10k Ohm
Overbelasting uitgangOpen-collector uitgang (Max DC30V/5mA).
VoedingOplaadbare nikkel hydride batterij of AC adapter/lader. Bruikbaar tijdens het laden
GebruikstijdOngeveer 8 uur na volledig opladen. Laadtijd: 16 uur max.
Automatische uitschakelingStandaard is 10 minuten. Kan uitgeschakeld worden. Automatisch inactief wanneer aangesloten op AC adapter
GeheugenfunctieContinu geheugen: 1000 data punten, enkel geheugen: 100 data punten, standaard geheugen: 50 data punten. Statistische functies (maximum, minimum, piek, gemiddelde, standaard deviatie)
VergelijkingsfunctieSelecteerbaar: Hoog en Laag
Temperatuurbereik0 - 40° C
Vochtigheidsbereik35 - 85% relatieve vochtigheid
Afmetingen147mm (L) x 75mm (B) x 38mm (H)
GewichtOngeveer 450g
Model FGV-200XY: ongeveer 500g
Accessoires (meegeleverd)AC adapter/lader, draagkoffer, haak, beitel, platte kop, gekeepte kop, hanger, conus kop, draad adapter, verlengstuk, USB kabel
ToepassingssoftwareToepassingssoftware ( USB versie): Gratis beschikbaar via www.shimpoinst.com/software

Nu bestellen
Producten

Product
Prijs
Aantal
131271
FGV-0.5XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
131272
FGV-1XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
131273
FGV-2XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
130188
FGV-5XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
130357
FGV-10XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
131274
FGV-20XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
130368
FGV-50XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00
132083
FGV-200XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 973,00
131208
FGV-100XY Digitale krachtmeter met USB, RS-232 en analoge uitgang
€ 915,00

Accessories

Product
Prijs
Aantal
131392
FGV-ANALOG (Analoge uitgang van FGV)
€ 113,00
130909
FGV-RS232 - RS232 uitgang van FGV
€ 113,00
131382
FG-HANDLE (grip voor FGE/FGV digital gauges)
€ 140,00
131404
FGV-CTRCABLE- FGV control kabel voor FGS Stands
€ 113,00
132861
FG-09V120UC - Spare / Replacement Power Adapter
€ 32,00
134524
USB-RS232-ADAP- USB - RS232 Adapter
€ 29,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
