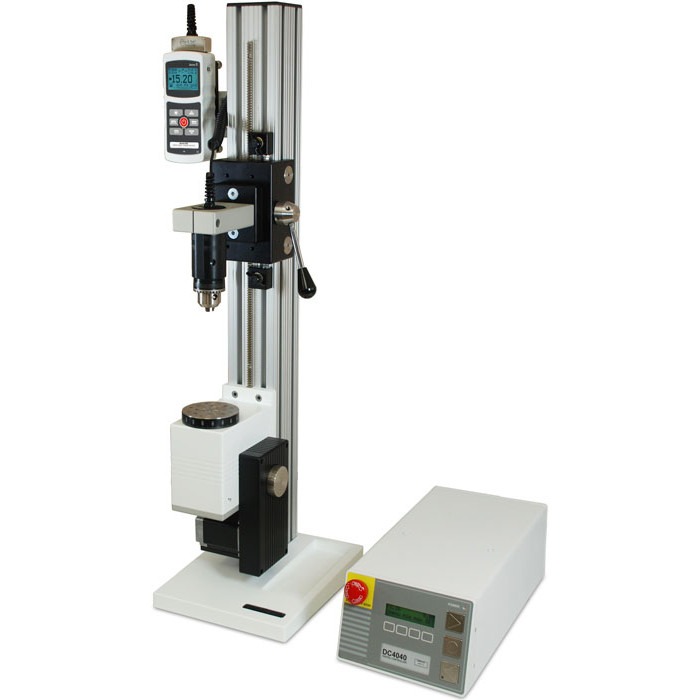

TSTM-DC / TSTMH-DC Gemotoriseerde, Draaimoment Teststandaard


Gemaakt in de Verenigde Staten van AmerikaDe geavanceerde gemotoriseerde TSTM-DC verticale en TSTMH-DC horizontale Torque-testbanken zijn ontwikkeld voor een verscheidenheid aan toepassingen, zoals het testen van het benodigd koppel van bevestigingsmiddelen, het testen van het benodigde koppel bij het los en vast draaien van flessendoppen, het testen van torsieveren en meer. Verkrijgbaar in een horizontale en verticale opstelling, in 11,5 en 22 Nm uitvoeringen. De 11,5 Nm versies zijn ook verkrijgbaar in 60 TPM opstelling in plaats van de standaard 15 TPM opstelling.

Naast de standaard torque basisplaat met getapte gaten voor grip- en adapter montage, biedt deze testbank uitgebreide mogelijkheden, waaronder volledige pc-besturing, programmeerbare hoek-limieten, programmeerbare cycli, automatische terugkeer en andere functies. Het modulaire ontwerp maakt het mogelijk om de installatie aan te passen voor verschillende testtoepassingen. De teststands zijn uit te breiden door middel van kolomverlengingen, fabrieks-retrofit-upgrades en een brede variatie aan adapters en grepen voor test monsters.

De TSTM(H)-DC gemotoriseerde torque-testbank is voorzien van een controller met geïntegreerde hoekweergave en uitvoer, programmeerbare hoekuitslag limieten, pc-besturingsmogelijkheden, programmeerbare cycli, automatische terugkeer, overbelastings beveiliging, wachtwoord beveiliging en meer.

Om het volledige potentieel van deze testopstelling te benutten, is een I5- of I7-indicator vereist.
Dit is alleen een testopstelling. Om het koppel te meten, zijn een torque-sensor, een display en geschikte testgrips en adapters nodig.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.


Kenmerken
  • Geen snelheidsvariatie met belasting
  • Snelheidsbereik: 0.01 - 15.00 TPM (0.05-90°/s) (op te waarderen naar 60 TPM)
  • Maximale belasting: 11.3 Nm (op te waarderen naar 22 Nm)
  • Nauwkeurigheid snelheid: ±0.2% van de instellingen
  • CE-markering

Model specificaties
ModelMaximum torqueSpeed range
TSTM-DCE11.5 Nm0.01 – 15 TPM [0.05 – 90°/s]
TSTM-DC-1E22.0 Nm bij 7.5 TPM, proportioneel verminderend naar 11,5Nm bij 15 TPM0.01 – 15 TPM [0.05 – 90°/s]
TSTM-DC-2E2.8 Nm, proportioneel vermeerderend naar 11.5 Nm bij 15 TPM0.04 – 60 TPM [0.2 – 360°/s]
TSTMH-DCE11.5 Nm0.01 – 15 TPM [0.05 – 90°/s]
TSTMH-DC-1E22.0 Nm bij 7.5 TPM, proportioneel verminderend naar 11,5Nm bij 15 TPM0.01 – 15 TPM [0.05 – 90°/s]
TSTMH-DC-2E2.8 Nm, proportioneel vermeerderend naar 11.5 Nm bij 15 TPM0.04 – 60 TPM [0.2 – 360°/s]
Het maximale torque niveau is, bij de -1 en -2 versies, afhankelijk van de ingestelde snelheid. De hoeveelheid torque verminderd proportioneel bij het verhogen van de snelheid.
Bijvoorbeeld:
Maximale torque bij 60 RPM = 2.8 Nm (25 lbFin)
Maximale torque bij 30 RPM = 5.6 Nm (50 lbFin)

Video


Controller Toepassingen / Specificaties

Computerbesturing:

  • Er is een bi-directionele RS-232-poort voorzien voor interface met een pc. Voor volledige bediening vanaf een pc wordt een command set meegeleverd.
    De volgende aanvullende items zijn vereist voor pc-besturing:

- Model Series 7i/5i krachtmeter
- 09-1162 multifunctionele kabel
- 09-1056 seriële kabel


Digitale hoekindicatie:

  • Draaibeweging wordt aangegeven in graden of omwentelingen, met uitvoer van hoekgegevens.


Programmeerbare hoeklimieten:

  • De TSTM-DC kan stoppen bij- of schakelen tussen programmeerbare boven- en onder-hoek limieten. Programmeerbaar in graden of omwentelingen.


Overbelasting beveiliging:

  • Beschermt de torque-sensor tegen overbelasting (vereist een serie 7i/5i krachtmeter en 09-1162 multifunctionele kabel). Het gewenste maximale percentage van de volledige schaal van de sensor kan door de gebruiker worden geprogrammeerd.


Automatische terugkeer:

  • De torque-tafel draait naar een hoeklimiet of torque-instelpunt (vereist een Serie 7i/5i krachtmeter en 09-1162 kabel), stopt en keert op volle snelheid om naar de andere hoeklimiet of torque-instelpunt.


Cyclus / verblijfstijd:

  • Hetzelfde als Automatische terugkeer, maar met de mogelijkheid om het aantal cycli tot 99.999 cycli te programmeren. Met de doorlooptijd kan de operator de tijdsduur programmeren, tot 9.999,9 seconden, in intervallen van 0,1 seconde, waarvoor de torque-tafel pauzeert tussen cycli. Er kunnen onafhankelijke rechtsdraaiende- en linksdraaiende-snelheden worden geprogrammeerd.


Programmeerbare knopfuncties:

  • Breidt de rechtsom- en linksomdraai-knopbediening uit naar drie door de gebruiker configureerbare modi:
  1. Continu (standaard): kort indrukken produceert continue beweging totdat STOP wordt ingedrukt
  2. Kortstondig: torque-tafel draait alleen zolang de knop wordt ingedrukt
  3. Auto: kort indrukken produceert een continue beweging, terwijl het ingedrukt houden van de knop een kortstondige beweging produceert


Onafhankelijke snelheden:

  • Configureerbare snelheden voor rechtsom en linksom draairichtingen.
  • Selecteerbare snelheidsmeeteenheden (TPM en °/s)


Wachtwoord beveiliging:

  • Voorkomt ongeoorloofde wijzigingen van testparameters.

Leveromvang

The TSTM(H)-DC(1/2)E test stands include the following accessories:

  • DC controller
  • Controller verbinding kabel
  • Torque/krachtmeter bevestigings set
  • Encoder kabel
  • Kolom eindkap met bevestigingsmateriaal
  • Inbus sleutel set
  • 4 Duimschroeven voor de bevestiging van de meter
  • Netsnoer
  • Voet met bevestigingsmateriaal (TSTM)
  • 2 Montagevoeten met bevestigingsmateriaal (TSTMH)
  • Additionele kolom eindkap met bevestigingsmateriaal (TSTMH)
  • Resource CD/ Manual


Afmetingen
TSTM-DC
Afmetingen-TSTM-DC


Afmetingen van de TSTM-DC Gemotoriseerde, Verticale Draaimoment Teststandaard

Alle maten zijn in inch met [mm] erachter

TSTMH-DC
Afmetingen-TSTMH-DC


Afmetingen van de TSTMH-DC Gemotoriseerde, Horizontale Draaimoment Teststandaard

Alle maten zijn in inch met [mm] erachter

DC4040
Afmetingen-DC4040


Afmetingen van de DC4040 Motor Besturings Processor

Alle maten zijn in inch met [mm] erachter


Accessoires

Categorie Draaimomentmeter accessoires


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Momentmeters en Draaimoment testers.

Meer details

Categorie  Draaimomentmeter accessoires 0

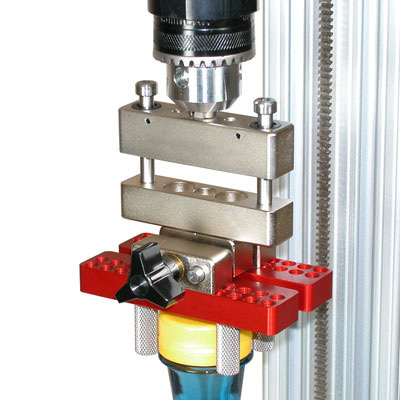

Jacobs Chuck Grip For TST Torsie Greep voor TSTM


  • Torsie Greep voor TST-testbank

Meer details

Jacobs Chuck Grip For TST Torsie Greep voor TSTM 126097

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken


  • Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

Meer details

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken 126115

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software


  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software 126514

Specificaties
Maximale belasting:11,5 Nm: TSTM-DC & TSTM-DC-2
22 Nm: TSTM-DC-1
De volledige capaciteit is afhankelijk van de snelheidsinstelling
Snelheidsbereik0,01 - 15 RPM (0,05 - 90°/s) TSTM-DC & TSTM-DC-1
0,04 - 60 RPM (0,2 - 360 °/s) TSTM-DC-2
Snelheidsnauwkeurigheid:±0.2% van de instellingen, ±0% variatie met belasting
Doorgang104 mm
Manuele aanpassing12°/knob rev
Maximale schuifbeweging394 mm
Schuiffrequentie26.6 mm / hendel rotatie
Netspanning80-240 VAC 50/60 Hz
Nauwkeurigheid roterende beweging±0.7° / 0.002 rotatie
Herhaalbaarheid roterende beweging0.1° / 0.01 rotatie
Resolutie roterende beweging0.1° / 0.01 rotatie

Gerelateerde Producten

Series-3I Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Ultra-compact formaat

Meer details

Series-3I Kracht / Torsie Indicator

Series-5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5I Geavanceerde Kracht / Torsie Indicator

Series-7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
  • Hoge meetfrequentie tot 14.000 Hz
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam

Meer details

Series-7I Geavanceerde Kracht/Torsie Meter

R50 Series Universele Torsie Sensor


  • Te gebruiken met 7i, 5i en 3i serie digitale indicatoren
  • Robuuste aluminium behuizing
  • Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens

Meer details

R50 Series Universele Torsie Sensor

R51 Series Universele Torsie Sensor


  • Te gebruiken met 7i, 5i en 3i serie digitale indicatoren
  • Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens
  • NIST-traceerbaar kalibratie certificaat

Meer details

R51 Series Universele Torsie Sensor

Downloads

Nu bestellen
Producten

Product
Prijs
Aantal
131900
TSTM-DCE - Geavanceerde Gemotoriseerde Draaimoment Teststand, verticaal
€ 8.285,00
131901
TSTMH-DCE - Geavanceerde Gemotoriseerde Draaimoment Teststand 100 lbin, horizontaal
€ 8.410,00
137444
TSTM-DC-1E - Advanced Motorized Torque Test Stand 22Nm, vertical
€ 9.236,00
137450
TSTMH-DC-1E - Advanced Motorized Torque Test Stand 22Nm, horizontal
€ 9.236,00
137451
TSTM-DC-2E - Motorized Torque Test Stand 11.5 Nm, vertical
€ 8.968,00
137452
TSTMH-DC-2E - Motorized Torque Test Stand 11.5 Nm, horizontal
€ 8.968,00

Accessories

Product
Prijs
Aantal
131904
TSF002 Horizontale/wandmontagekit voor Series TSF en TST statieven
€ 239,00
132522
09-1162 Multi-function cable, gauge to test stand controller
€ 132,00
131096
RSU100 Communicatie Adapter, RS-232 naar USB
€ 132,00
130824
09-1056 Serial cable, test stand controller to PC
€ 29,00
132517
AC1029 Axial Compensator
€ 224,00
134210
SP-2496 - Torque capacity upgrade for TSTM(H)-DC, 200 lbFin / 22 Nm
€ 897,00
135109
SP-2624 - Speed range upgrade for TSTM(H)-DC, 60 RPM max
€ 673,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
