PTA Plug & Test Krachtsensor Adapter


Gemaakt in de Verenigde Staten van AmerikaHet Plug & Test® systeem wordt gebruikt in de Mark-10 Series-3I/5I/7I en de Series-F test frames.

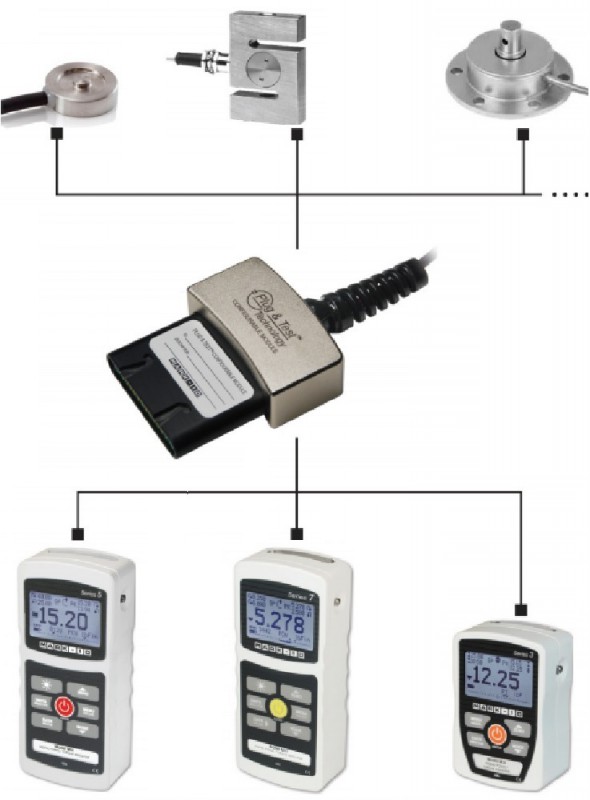

De PTA/PTAF adapters zijn ontwikkeld om ook door derden geproduceerde, strain gauge, kracht en torque sensoren te kunnen gebruiken als Plug & Test® sensoren.

Plug & Test® connectoren bevatten een PCB waarop kalibratie en configuratie van de sensor wordt opgeslagen, dit geld ook voor de PTA/PTAF adapters.
Een van de voordelen is dat de sensor door de gebruiker via de bijgeleverde software voledig geconfigureerd kan worden.
Sensor capaciteit en resolutie kunnen via de bijgeleverde software, Deze bevat ook een tabel met standaard  krachtcel waarden in een range van 0.5 N to 4,000 kN,  en standaard torque waarden van 7 Ncm to 57.000 Nm.
Bij het wisselen van testapparatuur blijven deze instellingen behouden,net als de calibratie van de sensor.

Tevens kan er een identificatienummer worden geprogrammeerd, dat wordt weergegeven in de indicator power-up of in het indicator-informatiescherm.

De PTA adapter wordt gebruikt met de Series-3I/5I/7I Indicators en model F755(S) and F1505(S) test frames.

De PTAF adapter wordt gebruikt met de model F105, F305, F505 and F505H test frames en kan in combinatie met een AC1083 adapter ook als PTA adapter worden gebruikt.


Kenmerken
  • Eenvoudige aansluiting van third party load cells op "Plug & Test®" apparatuur
  • Aansluiten van 4 aderige rekstrook load sensors via schroef verbinding met trekontlasting voor de kabel
  • Geleverd met een resource CD met software en door gebruiker beschrijfbaar identificatie label.
  • Software bevat een configuratieprogramma voor het eenvoudig configureren van de sensor capaciteit, de resolutie en het identificatienummer
  • Programmeerbaar op PC via USB of RS-232 aansluiting van de 3I/5I of 7I indicator,

Gerelateerde Producten

Series-3I Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Ultra-compact formaat

Meer details

Series-3I Kracht / Torsie Indicator

Series-5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5I Geavanceerde Kracht / Torsie Indicator

Series-7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
  • Hoge meetfrequentie tot 14.000 Hz
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam

Meer details

Series-7I Geavanceerde Kracht/Torsie Meter

F105 / F305 / F505 / F505H F105 / F305 / F505 / F505H Krachtmeter Trekbank


  • Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
  • Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor FS05-krachtsensor zonder kabels
  • Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTAF-adapter

Meer details

F105 / F305 / F505 / F505H F105 / F305 / F505 / F505H Krachtmeter Trekbank

F755 / F1505


  • Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
  • Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor R07-krachtsensor
  • Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTA-adapter

Meer details

F755 / F1505

Video


Specificaties
Sensor VereistenSensor type: Full bridge
Sensor weerstand: 300 - 1000 ohm
Sensor gevoeligheid: 1 - 3 mV/V van het volledige bereik
Indicator Vereisten PTAMark-10 3i, 5i of 7i indicator met firmware versie 1.0.9 of hoger
De PTA-adapter kan niet worden geconfigureerd met behulp van oudere firmware versies.
De PTA adapter kan gebruikt worden met oudere modellen indicatoren, echter, kan de adapter niet gekalibreerd worden voor single-direction sensoren, zoals load button en "thru hole" type sensoren
Indicator Vereisten PTAFMark-10 3i, 5i of 7i indicator met firmware versie 2.2.8 of hoger

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
133838
PTA - Plug & Test Krachtsensor Adapter
€ 259,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
