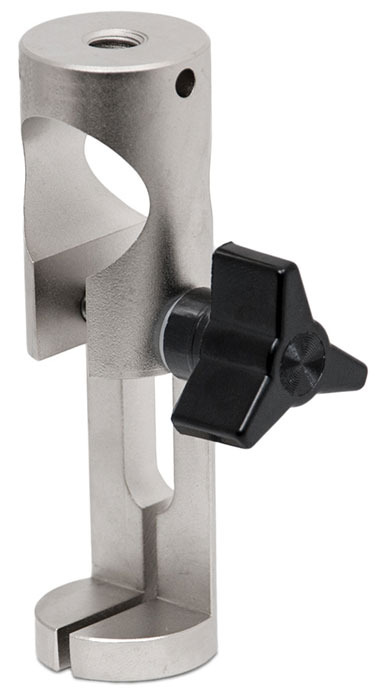

De G1001 draadklemgreep is verkrijgbaar in drie maten en is compatibel met verschillende loadcellen, testbanken en krachtmeters.
Ze kunnen worden gebruikt met adapters voor een efficiënte bevestiging in testopstellingen en bevorderen een snelle ombouw van de installatie voor verschillende testmonsters.
De grepen zijn ontworpen voor het vastzetten van draadklemmen, kabels, connectoren en andere monsters voor trekproeven. Er zijn drie modellen voor verschillende draaddiameters beschikbaar.

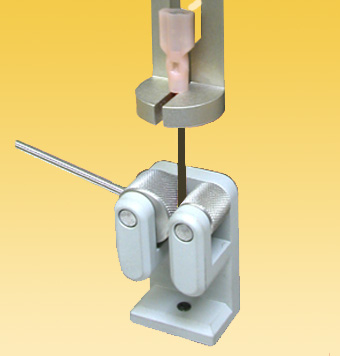

Deze grepen worden over het algemeen gebruikt met de G1002-greep met dubbele rol in testbanken om een compleet terminal- en krimptestsysteem samen te stellen.
Deze grip wordt geleverd inclusief 5/16-18M naar #10-32F adapter en #10-32M/M tapeinden met contramoeren.
| Model | A | B | C | D | Capacity |
|---|---|---|---|---|---|
| G1001 | 25,4 [1.0] | 86,4 [3.40] | 0 - 3,1 [0 - 0.125] | 36,8 [1.45] | 1000 N |
| G1001-1 | 25,4 [1.0] | 86,4 [3.40] | 3,1 - 6,3 [0.125 - 0.25] | 36,8 [1.45] | 1000 N |
| G1001-2 | 25,4 [1.0] | 86,4 [3.40] | 6,3 - 9,5 [0.25 - 0.375] | 36,8 [1.45] | 1000 N |
| Metrische maten worden genoteerd in mm met Imperial maten in [inch] erachter. | |||||
| Schroefdraad: | #10-32 UNF |
| Capaciteit: | 1000 N (100 kg) |
| Afmetingen: | 87,12 x 25,4 mm (L x D) |
| Gewicht: | 0.1 kg |
