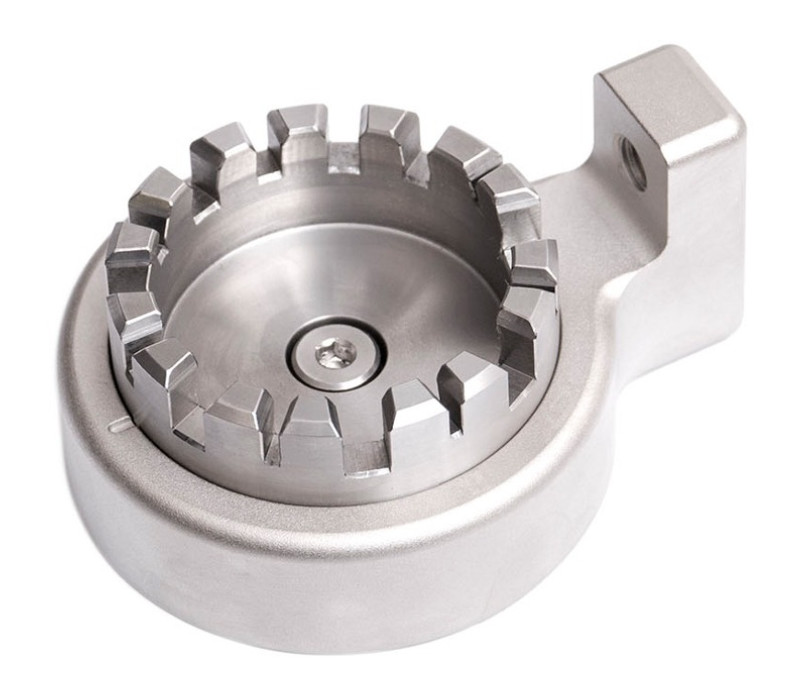

G1076 Draadklem Greep

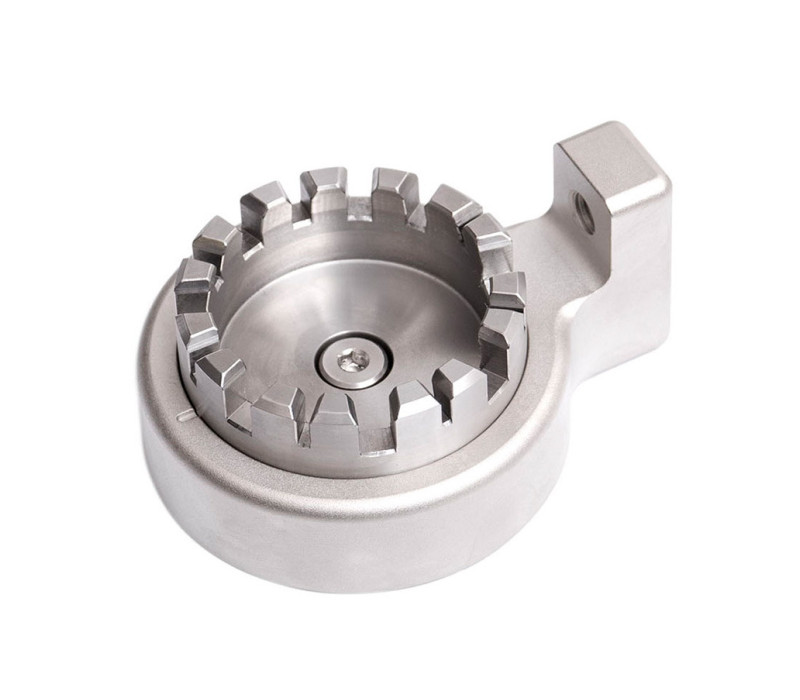

De G1076-draadterminalgreep is geschikt voor draaddiameters van verschillende afmetingen. Draai het revolverwiel naar de gewenste groefgrootte waarna magneten hem in de gekozen positie houden.

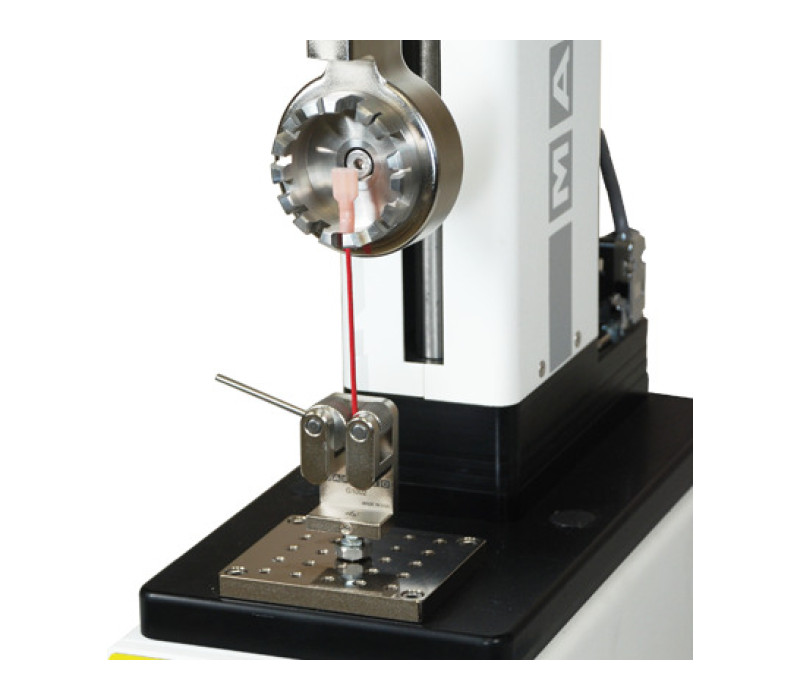

G1076 getoond in een typische trekproeftoepassing voor draadterminals, hier gebruikt in combinatie met een digitale krachtmeter, testbank en G1002 dubbele rolgreep.

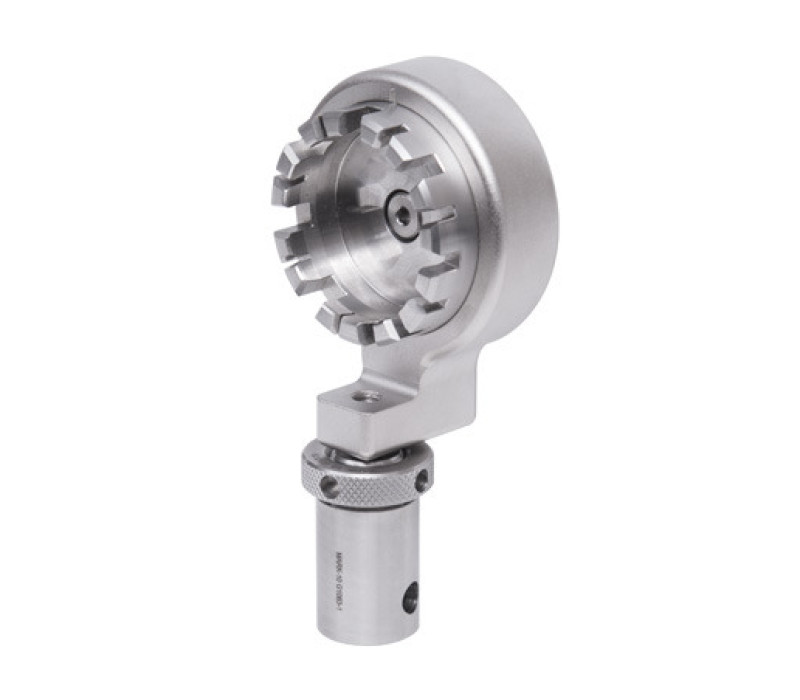

Compatibel met snel verwisselbare eye-end-adapters die een eenvoudige verwijdering/installatie van de handgreep mogelijk maken en rotatie voorkomen.

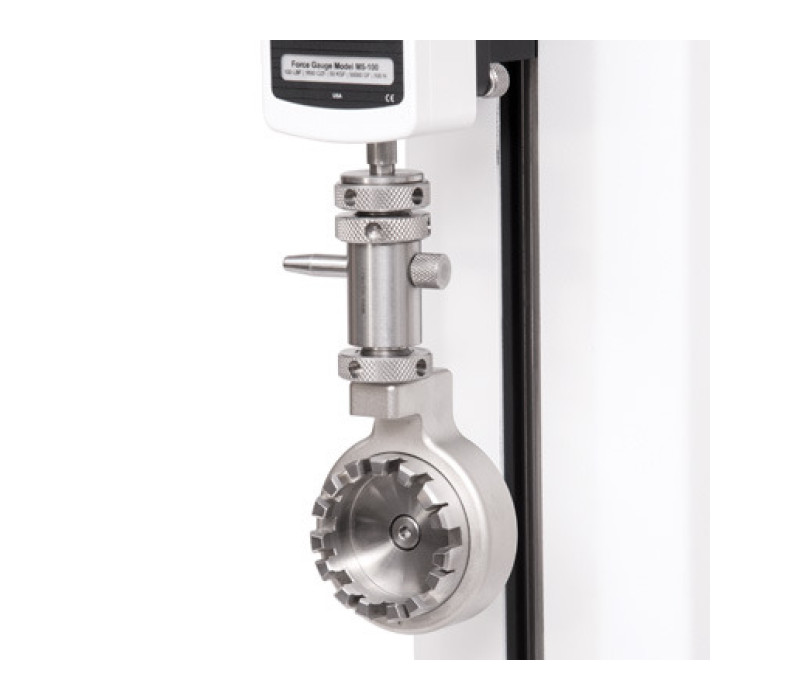

G1076 getoond in een typische toepassing met eye-end-adapter, digitale krachtmeter en testopstelling

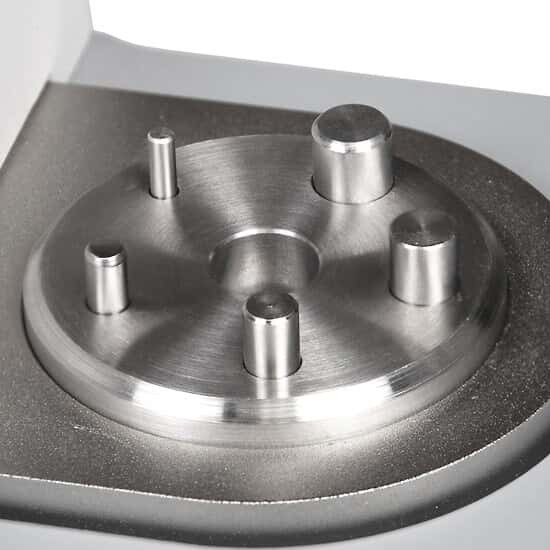

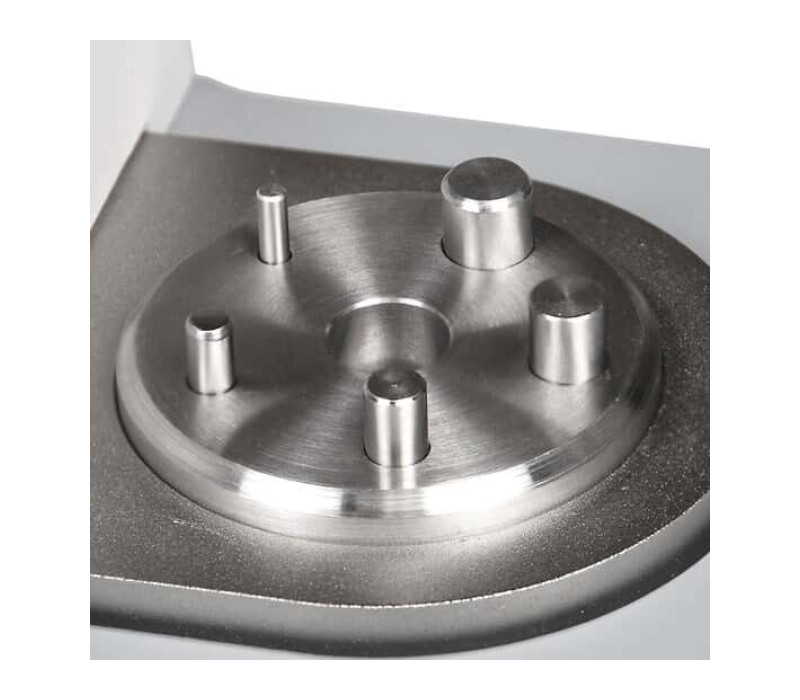

Optionele ringterminalbevestiging (WT3002) met meerdere pin-groottes van 3,2 tot 9,5 mm diameter

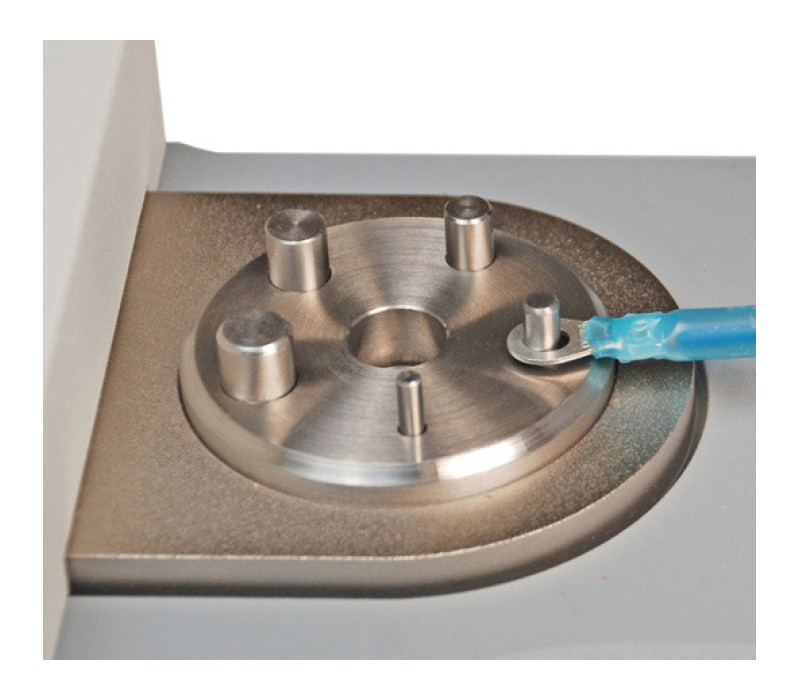

WT3002 in gebruik bij een ring terminal test

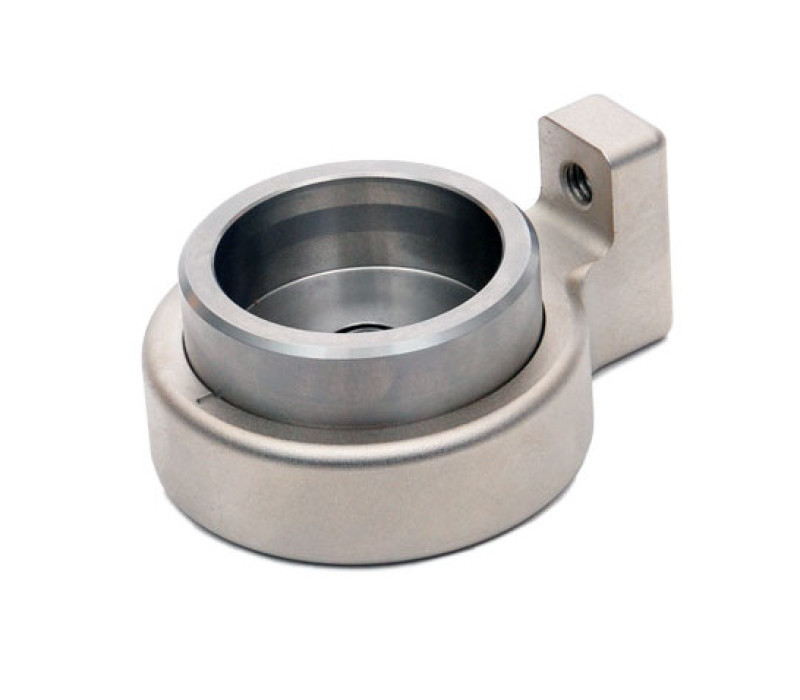

Voor machinale bewerking in het veld is een optionele blanco ring beschikbaar, zodat unieke monstervormen en -afmetingen mogelijk zijn.

G1076 Draadklem Greep

Name: G1076 Draadklem Greep
SKU: 127055
Price: 455.00 EUR
Availability: PreOrder

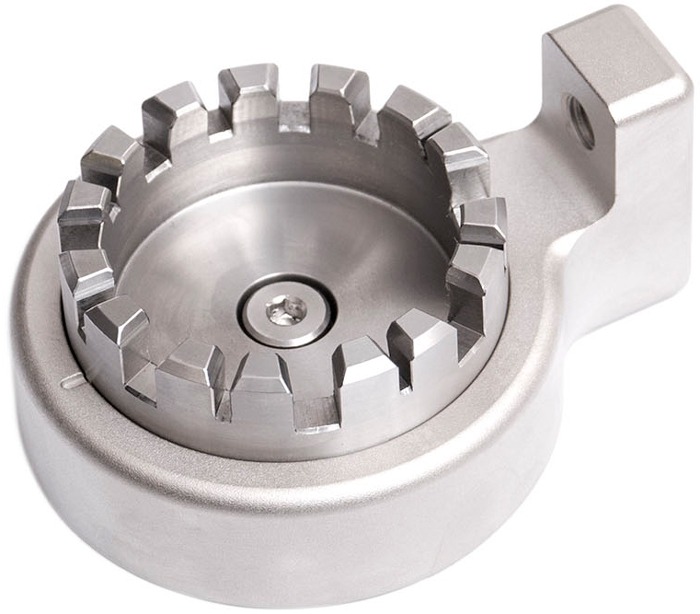

De G1076-draadterminalgreep is een armatuur in revolver-stijl, ontworpen om draadterminals, kabels, connectoren en andere testmonsters vast te houden voor trektesten.
Het draaiwiel van deze handgreep is voorzien van 15 sleuven met een opening van 0,7 tot 6,3 mm en heeft een capaciteit tot 2,5 kN.

De beugel die het revolverwiel vasthoudt, wordt aangesloten op een krachtmeter of loadcell in een testopstelling met zijn 5/16-18 UNC binnendraad.
Het wordt ingesteld door simpelweg de juiste opening naar de gewenste maat te draaien, geïntegreerde magneten houden het wiel in de gekozen positie.

De G1076 draadterminalgreep wordt vaak gebruikt in combinatie met de G1002 dubbele rolgreep.

Dit armatuur wordt geleverd met een 5/16-18M naar #10-32F draadadapter, 5/16-18 M/M tapeind met contramoeren en #10-32 M/M tapeind met contramoeren.

Er is een optionele ringterminalbevestiging (WT3002) met meerdere pingroottes van 3,2 tot 9,5 mm diameter verkrijgbaar.
Een andere optie is een blanco machinaal bewerkbare klembevestiging (WT3003), hiermee is het mogelijk om unieke monstervormen en -afmetingen te creëren.

€ 455,00

Nu bestellen

Roterende ring met magnetische pallen klikt vast op de gewenste sleufbreedte
Geschikt voor draaddiameters van 0-6,3 mm
Inclusief draadadapters voor de montage van - 5 / 16-18M tot # 10-32F draadadapters en # 10-32 M / M schroefbouten met tegenmoeren
Beschikbaar blanco ring voor unieke testmonster afmetingen

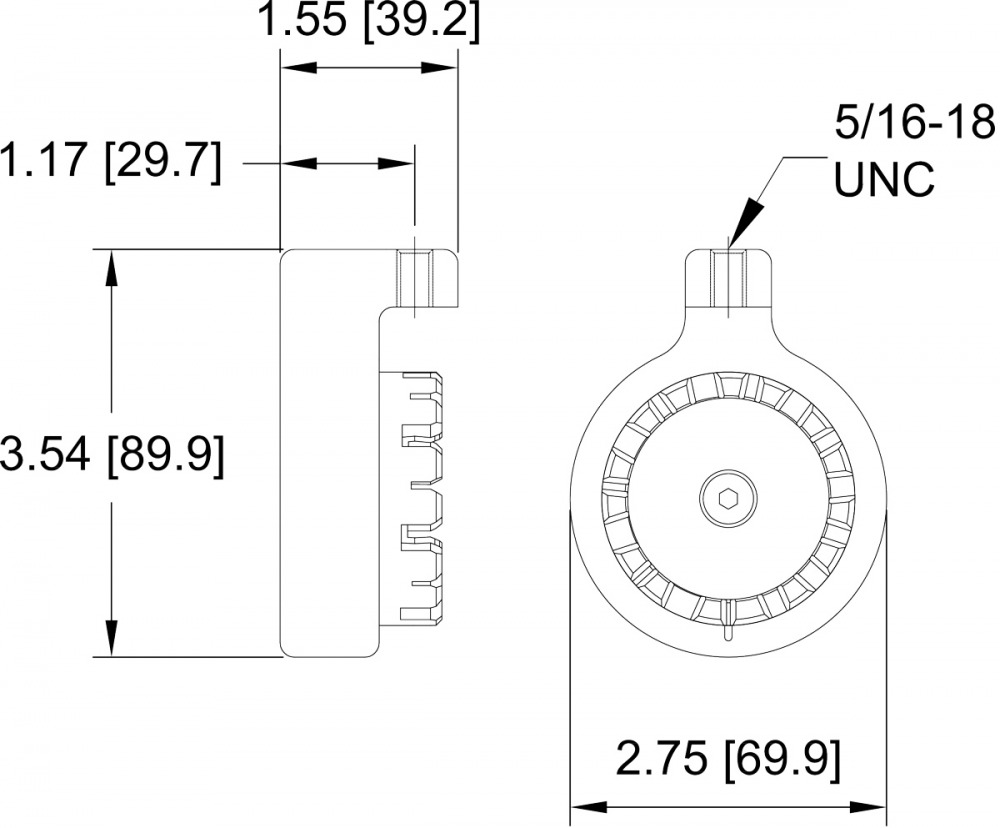

Maten staan genoteerd in inches met metrische maten in [mm] er achter

Capaciteit	2,5 kN
Gewicht	0.45 Kg (1.0 lb)
Formaat groeven : mm (in):	0,7 (0.03), 1,0 (0.04), 1.5 (0.06), 2,0 (0.08), 2,3 (0.09), 2,8 (0.11), 3,0 (0.12), 3,5 (0.14), 3,8 (0.15), 4,3 (0.17), 4,5 (0.18), 5,1 (0.20), 5,3 (0.21), 5,8 (0.23), 6,3 (0.25)
Draad diameter range	0 - 6.3 mm (0 - 0.25 in)

Data sheet all grips

Solid Models G1076

Producten

Item	Product	Prijs	Aantal	Actie
133820	G1076 Wire terminal grip, turret style, 5/16-18F	€ 455,00

Accessories

Item	Product	Prijs
134591	WT3003 Machinable blank terminal fixture	€ 184,00
130808	G1018-2 Swivel adapter, 5/16-18M to 5/16-18F	€ 119,00
134246	WT3002 Ring terminal fixture	€ 202,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
