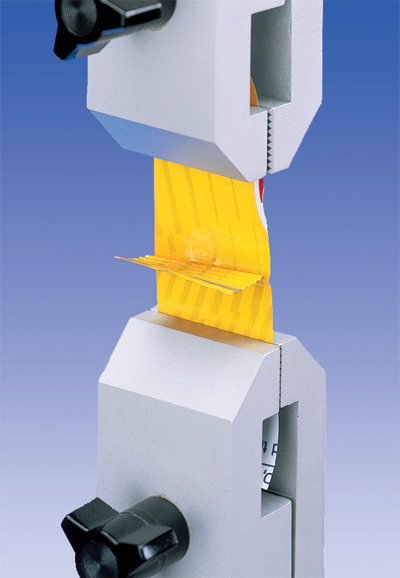

De G1008- en G1015-grepen zijn ontworpen voor trek- en afpeltesten van tape, film, papier en andere dunne materialen volgens ASTM F88/D1876 en gerelateerde normen.
De G1008-greep wordt geleverd in een breedte van 31,8 mm (1,25 inch). De G1015-greep is verkrijgbaar in drie breedtematen: 76,2 mm (3"), 127 mm (5") en 177,8 mm (7").

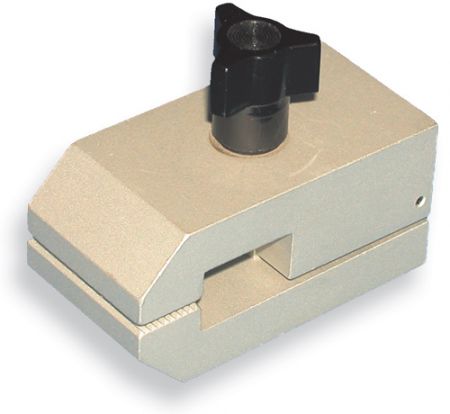

Alle vier de grepen zijn uitgerust met gekartelde, in elkaar grijpende kaken die gemakkelijk kunnen worden afgesteld met een ergonomische knop die een duurzame acme schroef aandrijft voor nauwkeurige bediening.
Alle vier de klemmen beschikken over een klemkracht waarmee testmonsters kunnen worden vastgehouden voor een test met tot 500 N trekkracht.
De G1008 en G1015 film- en papier afschiltest grepen kunnen, afhankelijk van het type test, worden aangesloten op een testopstelling, loadcel of krachtmeter door middel van een (snelwissel) eye-end-adapter en/of swivel-adapter.
Eye-end-adapters maken een gemakkelijke verwijdering/installatie van de grip mogelijk om een testopstelling aan te passen of een aantal tests uit te voeren met verschillende monsters en voorkomen ze verdraaiing tijdens het testen.
| Model | A | B | C | D | E |
|---|---|---|---|---|---|
| G1008 | 31,8 [1.25] | 63,5 [2.5] | 30,5 [1.2] | 0 - 3,8 [0 - 0.15] | - |
| G1015-1 | 76,2 [3.0] | 76,2 [3.0] | 48,3 [1.9] | 0 - 12,7 [0 - 0.5] | 35,6 [1.4] |
| G1015-2 | 127,0 [5.0] | 76,2 [3.0] | 48,3 [1.9] | 0 - 12,7 [0 - 0.5] | 35,6 [1.4] |
| G1015-3 | 177,8 [7.0] | 76,2 [3.0] | 48,3 [1.9] | 0 - 12,7 [0 - 0.5] | 35,6 [1.4] |
| Metrische maten worden genoteerd in mm met Imperial maten in [inch] erachter. | |||||
| Capaciteit: | 500 N (50 kg) |
| Greep breedte | G1008: 31,8 mm G1015-1: 76,2 mm G1015-2: 127 mm G1015-3: 177,8 mm |
| Gewicht: | G1008: 100 gram G1015-1: 300 gram G1015-2: 400 gram G1015-3: 400 gram |
| Schroefdraad: | #10-32 UNF |
