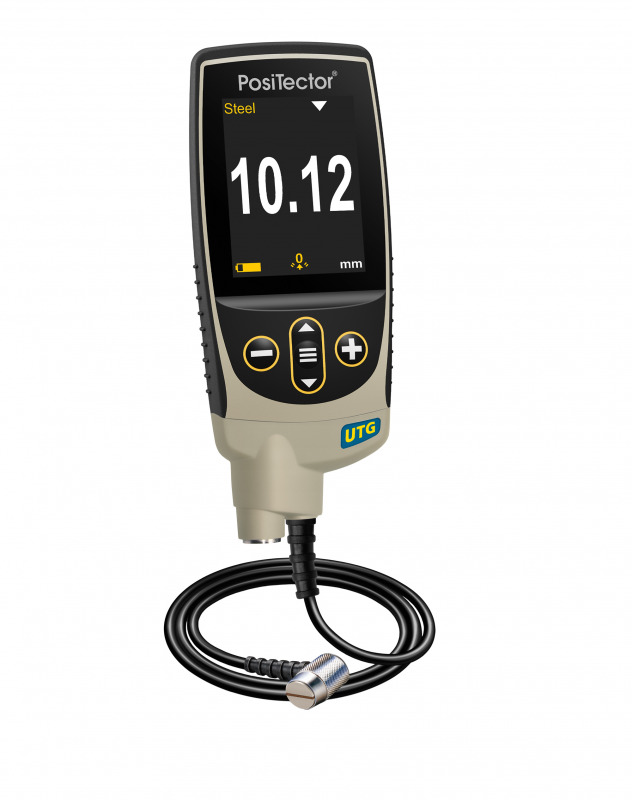

De PosiTector UTG meet de wanddikte in onder andere staal en plastic door middel van ultrasonische technologie. Dit is ideaal voor het meten van de effecten van corrosie of erosie op tanks, pijpleidingen of andere bouwwerken waarbij slechts één zijde toegankelijk is. Meervoudige echo (UTG-ME) Thru-Paint modellen meten de metaal dikte van een geverfd voorwerp zonder dat daarbij de verflaag wordt aangetast.
Beschikbaar met corrosie meetsonde of meervoudige echo meetsonde.
Eenvoudig
Duurzaam
Nauwkeurig
Veelzijdig
Krachtig
(Standaard of Geavanceerde kenmerken)
| Standaard (1) | Geavanceerd (3) |
 |
 |
Corrosie Meetsonde
Meet de wanddikte van onder andere staal en plastic. Ideaal voor het meten van de effecten van corrosie of erosie op tanks, pijpleidingen en andere bouwwerk waar toegang is beperkt tot één zijde
Meervoudige Echo Meetsonde
Beschikt over de Thru-Paint mogelijkheid om snel en nauwkeurig de metaal dikte van een geverfd voorwerp te meten zonder daarbij de verflaag aan te tasten. Dit is de meest nauwkeurige methode om de overgebleven wanddikte van een geverfd voorwerp te meten omdat het automatisch de dikte van de verflaag negeerd en inspectietijd en kosten verlaagd. Ook ideaal voor het meting van gezandstraalde materialen The most accurate method to measure the remaining wall thickness of a painted structure because it automatically disregards the coating, lowering inspection time and expense. Also ideal for measuring on sandblasted materials of andere toepassing die een duurzaam slijtvak vereist.
| Corrosie(UTG-C) | Meervoudige Echo (UTG-ME) | |
|---|---|---|
| Meetsonde Type | 5 MHz dubbel element | 5 MHz contact |
| Thru-Paint Mogelijkheid (Meervoudige Echo) |
Nee | Ja |
| Meetbereik* (Enkele Echo) |
0.040" tot 5.000" 1.00 tot 125.00 mm |
0.100" tot 5.000" 2.50 tot 125.00 mm |
| Meetbereik* (Meervoudige Echo) |
n.v.t. | 0.100" tot 2.500" 2.50 tot 60.00 mm |
| Resolutie | 0.001" / 0.01 mm | 0.001" / 0.01 mm |
| Nauwkeurigheid | ±0.001" / ±0.03 mm | ±0.001" / ±0.03 mm |
| *Meetbereik is voor koolstofstaal en is afhankelijk van oppervlaktegesteldheid, temperatuur en materiaal. | ||
| Materiaal (Menu Optie) | Longitudinale Snelheid | Min Bereik* | Max Bereik* | |||
|---|---|---|---|---|---|---|
| in/us | m/s | in | mm | in | mm | |
| GIETIJZER (IJzer) | 0.179 | 4547 | 0.040 | 1.02 | 5.000 | 127.00 |
| SS 303 (SS303) | 0.223 | 5664 | 0.040 | 1.02 | 5.000 | 127.00 |
| STAAL 1018 (Staal) | 0.233 | 5918 | 0.040 | 1.02 | 5.000 | 127.00 |
| Al 2024 (Aluminium) | 0.251 | 6375 | 0.050 | 1.27 | 5.000 | 127.00 |
| PLEXIGLAS (Plexi) | 0.106 | 2692 | 0.040 | 1.02 | 2.000 | 50.80 |
| PVC (PVC) | 0.094 | 2388 | 0.035 | 0.89 | 2.000 | 50.80 |
| POLYSTYREEN (Poly) | 0.081 | 2057 | 0.035 | 0.89 | 2.000 | 50.80 |
| * Bereik kan veranderen afhankelijk van oppervlakteruwheid, temperatuur en materiaal eigenschappen. | ||||||
Alleen Kleur Model (3).
Een display waarop de ontvangen pulsamplitude wordt weergegeven langs de y-as en de verplaatsingsafstand van het ultrasone signaal wordt weergegeven langs de x-as.
Alleen Kleur Model (3). Een display waarop een dwarsdoorsnedeprofiel van het testmateriaal wordt weergegeven.
