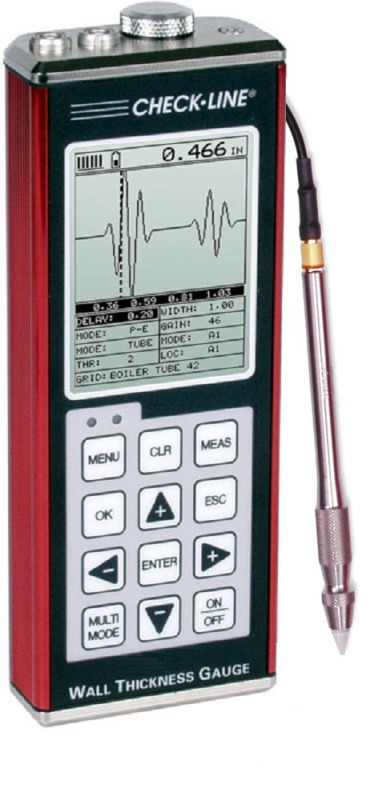

TI-PVX Precisie Ultrasone A-scan Wanddikte Meter


Gemaakt in de Verenigde Staten van AmerikaDe TI-PVX Precisie Ultrasone Wanddiktemeter heeft een grote flexibiliteit door te voldoen aan zowel een zeer hoge resolutie als penetratie vereisten.

De meter heeft een verscheidenheid aan enkelvoudige element sondes voor specifieke applicaties:
- Standard Delay Line (acryl en grafiet tips voor metalen en dunne plastics),
- Pencil Delay Line (moeilijk bereikbare plaatsen op dunne materialen),
- Contact sondes (verscheidenheid aan toepassingen).

Deze mogelijkheden in combinatie met de instelbare resolutie maken de TI-PVX een perfect, flexibel instrument voor zeer precieze en delicate metingen.

De selecteerbare weergave mogelijkheden van de meter geven de gebruiker nog meer flexibiliteit tijdens het gebruik: (RF grafiek, +/- gerectificeerde grafiek, grote cijfers met een scan weergave.

De op tijd gebaseerde B-Scan functie geeft een doorsnede van het testmateriaal weer, het profiel van de oppervlakte aan de achterkant van het gemeten materiaal wordt weergegeven.

De hogesnelheid scan functie versnelt het inspectieproces door 32 metingen per seconde te doen. Als de sonde van het materiaal wordt afgehaald wordt de kleinste dikte weergegeven.


Download DataComm 2 Software


Kenmerken

  • Geïntegreerde hardware AGC (automatische signaalsterkte controle) om door verf te meten.
  • Meerdere kalibratie opties: Één punts, Twee punts, of een selectie uit een lijst met materialen
  • 16 fabrieksinstellingen en 48 instelbare instellingen. De door de gebruiker ingestelde instellingen kunnen aangepast worden zodat ze geschikt zijn voor specifieke applicaties
  • De TI-PVX is uitgerust met een alfanumeriek geheugen om meer mogelijkheden voor het maken van rapporten
  • Hoge snelheid scan-functie
  • CE-gecertificeerd
  • Wordt geleverd met NIST Kalibratie Certificaat
  • Visueel en audio alarm met hoog en laag limiet-instellingen voor specifieke applicaties en toleranties.
  • Automatische zoekfunctie vindt de detectie punt(en) en past de display instellingen aan om de grafiek weer te geven
  • Aanpasbare resolutie instellingen
  • De TI-PVX wordt geleverd met Windows® PC software voor het overbrengen van en naar een PC.
  • 2 jaar garantie
  • 1/4" 15MHz Delay Line Probe p/n T-481-5507 is ook beschikbaar als de potlood sonde niet nodig is. Geef aan: TI-PVX-5507 om als complete set inclusief sonde te bestellen

Accessoires

TI-SB


  • Geproduceerd met hoogste precisie
  • Inclusief een NIST kalibratierapport en testlijst
  • Inclusief houten opslagkoffer

Meer details

TI-SB4


  • Niet Gecertificeerd Test Block
  • Voor eenvoudige controle van de kalibratie van ultrasone diktemeters
  • 4 stappen: 2,54, 5,08, 10,16, 15,24 mm

Meer details

TICC-MVX


  • Gemaakt van duurzaam Cordura Nylon
  • Met riem-bevestiging
  • Wordt geleverd met polsband en schouderband

Meer details

CF-AN


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
  • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

Meer details

RS232-2-USB


  • Seriële (RS232) naar USB Adapter
  • Voorzien van een mannelijke RS232 connector
  • Compatibel met USB 2.0 standaard
  • USB naar D-sub 9-pol stekker
  • Automatische USB-protocolverwerking
  • Incl. USB verlengkabel lengte: 0.8 meter
  • Ondersteunt RS232 serial interface / Remote wake-up and power management
  • Ondersteunt Plug & Play
  • Ondersteunt Windows 8, 7, Vista, XP, Mac OS X en Linux
  • Chipset: FTDI / FT232RL
  • Data snelheid van meer dan 1 Mbps

Meer details

N-306-0010


  • RS232 (DB-9 naar Lemo) Datakabel 182cm

Meer details

CF-4H


  • Temperatuurbereik:
    -18 tot 315°C
  • Zeer langzaam drogend; maakt langdurig koppelen mogelijk zonder opnieuw aan te hoeven brengen
  • Uitstekende bescherming tegen corrosie
  • Geleverd in een 118ml tube

Meer details

CF-4H-950F


  • Temperatuurbereik van 316ºC tot 404 ºC
  • Zeer langzaam drogend; maakt langdurig koppelen mogelijk zonder opnieuw aan te hoeven brengen
  • Uitstekende bescherming tegen corrosie
  • Geleverd in een 120 ml tube

Meer details

Cic-Wall


  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
  • Mogelijkheid tot justeren en reparatie
  • Zeer korte doorlooptijd

Meer details


Downloads


Gerelateerde Producten

DataComm Software


  • Geschikt voor Windows Vista en Windows 7

Meer details


Delay Line Tips voor TI-PVX

P/N Beschrijving Standaard / Optie Afbeelding
X-152-0000 1/16” Dia. x .450" L Standard
X-752-0000 1/8" Dia. x .450" L Optie

line
reddot Delay Line Tips voor TI-PVX-5507
line

P/N Beschrijving Standaard / Optie Afbeelding
X-231-0000 1/4" x 3/8"
voor alle metalen
(kort)
Standaard
X-241-0000 1/4" x 1/2"
voor alle metalen
(lang)
Standaard
X-633-0000 1/4" x 3/8"
Grafiet Tip
voor dunne kunststof
(Grafiet kort)
Optie
X-532-0000 3/16" x 3/8"
Conische Tip
voor alle metalen
(conisch)
Optie
X-533-0000 3/16" x 3/8"
Grafiet Tip
voor dunne kunststof
(Grafiet Conisch)
Optie

Specificaties

Bereik:
Interface-Echo Mode:
Staal 1,27mm - 25,4mm, Plastic vanaf 1,27mm

Echo-Echo Mode:
Staal 0,15mm - 12,7mm

Pulse-Echo Contact Mode:
Staal 1mm - 254mm. Plastic vanaf 0,254mm

Echo-Echo Contact mode:
Staal door verf 2,54mm - 76,2mm
Resolutie:
(instelbaar) +/- 0,01 mm, of +/- 0,001mm
Snelheidsbereik:
1250 tot 9999 meter/sec
Meeteenheden:
Engels en Metrisch
Geheugen:
16 megabit non-volatile RAM
Data Oplslag:
12.000 metingen en grafieken (alfanumerieke opslag)
Display:
32 mm VGA display (grijswaarden)
Instel Mogelijkheden:
16 fabrieksinstellingen en 48 vrij te definiëren instellingen
Display Weergaven:
A-Scan:
Gerectificeerd +/- (halve golf weergave) RF (volledige golf weergave)

B-Scan:
Op tijd gebaseerd kruis-sectie weergave. Beeldscherm weergave van 15 sec. per scherm.

Large Digits:
Standaard dikte weergave. Cijfer Hoogte: 10mm.
Scan Bar:
6 metingen per seconde. Te bekijken in B-Scan en Large Digit weergaven.

Repeatability Bar Graph:
Staafdiagram geeft de betrouwbaarheid van de meting aan.
Voeding:
Drie 1,5V alkaline of 1,2V NiCad AA batterijen
Levensduur Batterij:
Werkt normaal gesproken 150 uur op alkaline en 100 uur op NiCad batterijen
Automatische Uitschakeling:
Schakelt automatisch uit na 5 minuten niet gebruiken
Omgevingstemperatuur:
-10° tot 60°C
Afmetingen:
63,5 x 165 x 31,5 (B x H x D) mm
Gewicht:
0,4 kg
Garantie:
Meter: 2 jaar
Sonde: 90 dagen

Leveromvang

Levering omvat:
- TI-PVX wanddiktemeter
- Pencil Probe
- 350ml flesje koppelingsvloeistof
- 3 AA batterijen
- NIST kalibratie certificaat
- Gebruiksaanwijzing (Engels)
- software
- datakabel

De complete set wordt geleverd in een met schuim gevulde transportkoffer van hard plastic

Nu bestellen

Producten


Product naam
Prijs
Aantal
TI-PVX Complete Kit includes 10MHz Pencil Probe
€ 3.076,00

TI-PVX-5507 Complete Kit with 1/4" 15MHz Delay Line Probe instead of Pencil Prob
€ 2.932,00



Accessories


Product naam
Prijs
Aantal
CF-AN - Coupling Fluid - 200ml
€ 15,00

Calibration Certificate - Calibration Inspection Certificate
€ 99,00

TICC-MVX - Protective holder for MVX
€ 82,00

N-306-0010 - Data Cable 182cm
€ 136,00

X-152-0000 - 1/16" Delay Line Tip for Pencil Probe
€ 61,00

X-752-0000 - 1/8"Dia. x .450 Delay Tip for Pencil Probe
€ 61,00

TI-SB4 - Uncertified Steel Testblock
€ 136,00

TI-SB-4H - Steel Test Block
€ 374,00

TI-SB-4L - Steel Test Block
€ 374,00

TI-SB-5L - Certified Steel Test Step Block
€ 374,00

T-481-4507 - Pencil Probe for TI-PVX
€ 703,00

T-681-4507 - 90° Pencil Probe for TI-PVX
€ 703,00

T-402-5507 - 1/4" 15MHz Delay Line Probe
€ 622,00

T-402-2805 - FCR-2550 Single element contact transducer, 1/4" 5 MHz, for TI-PVX, without cabl
€ 314,00

T-404-2805 - FCR-5050 Single element contact transducer, 1/2" 5 MHz for TI-PVX, without cable
€ 314,00

N-104-0020 Cable Lemo to Microdot (1.20m)
€ 72,00

N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter)
€ 87,00

Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
