TSA750 Handbediende Teststandaard

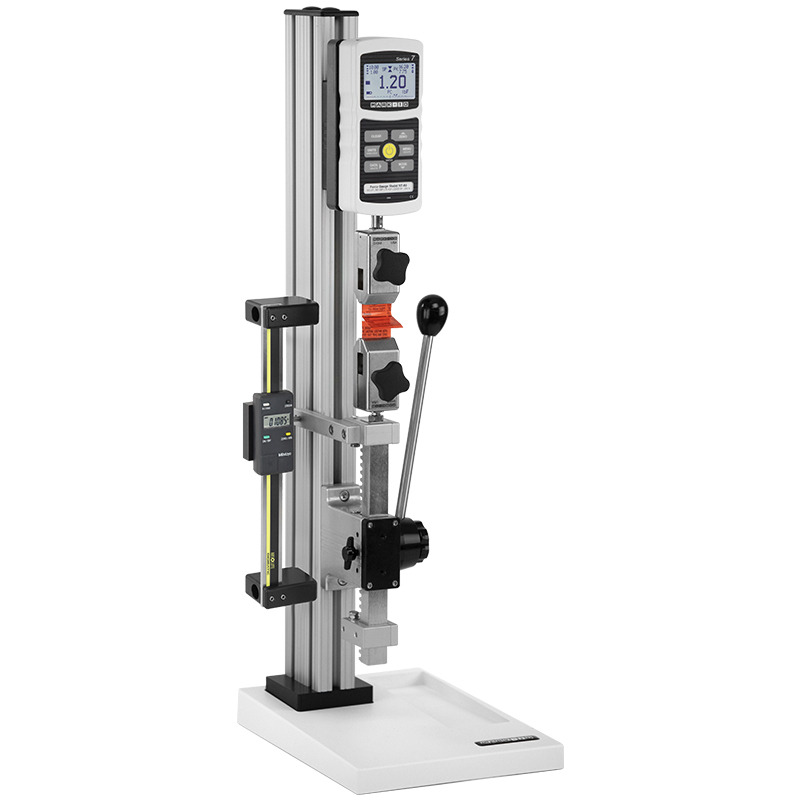

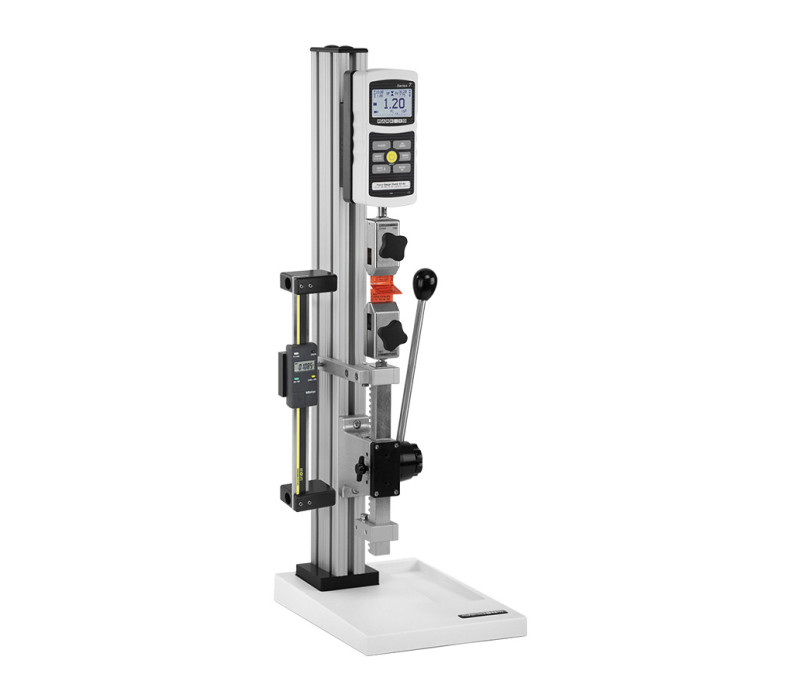

TSA750, uitgerust met de optionele TSA001 digitale verplaatsingsweergave, in combinatie met een Series 7 krachtmeter, getoond in een typische peeltesttoepassing, met G1008 grepen

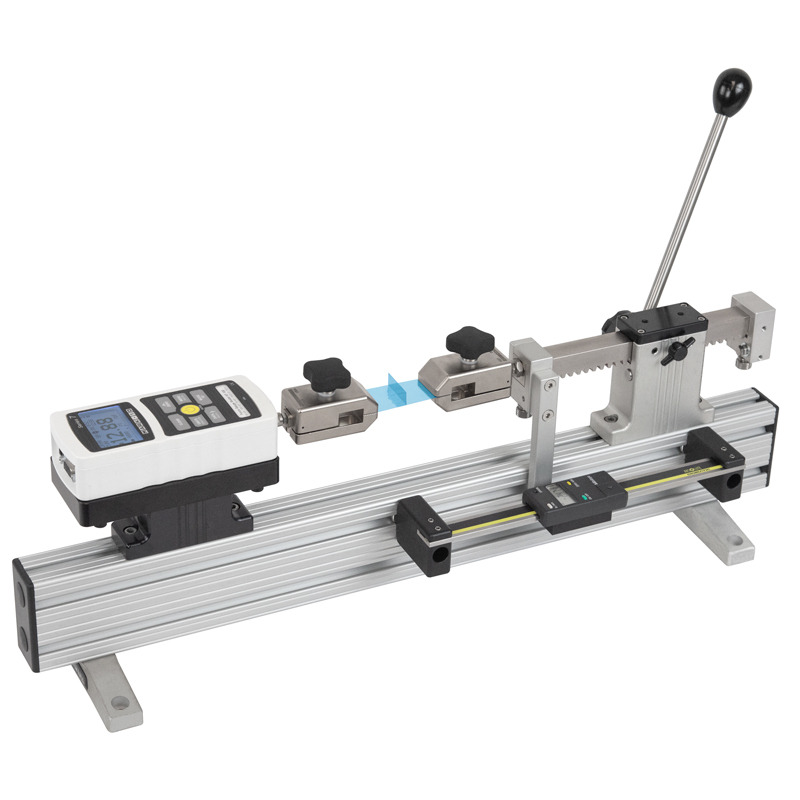

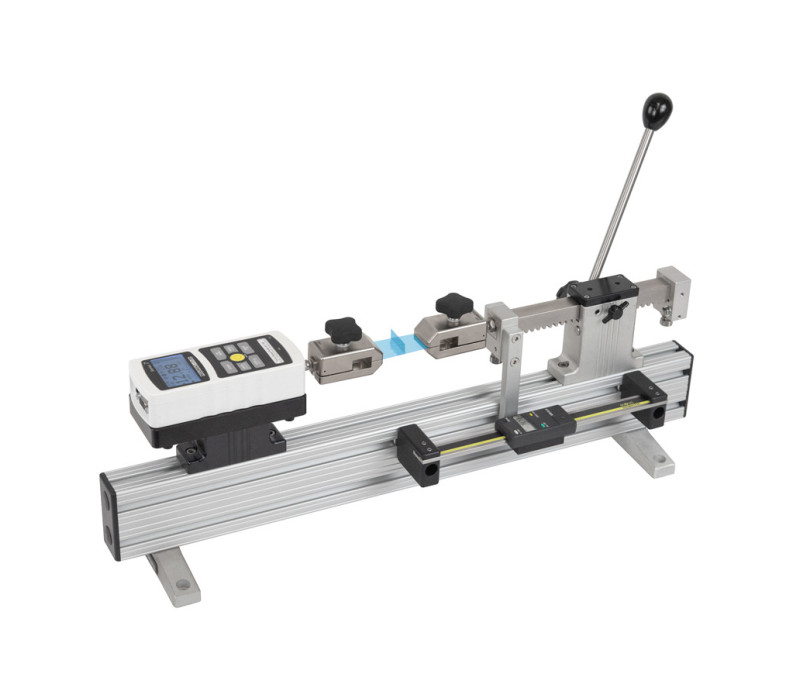

De TSA750H wordt weergegeven in een typische peeltesttoepassing met Series 5 digitale krachtmeters en een paar G1008 wiggrepen

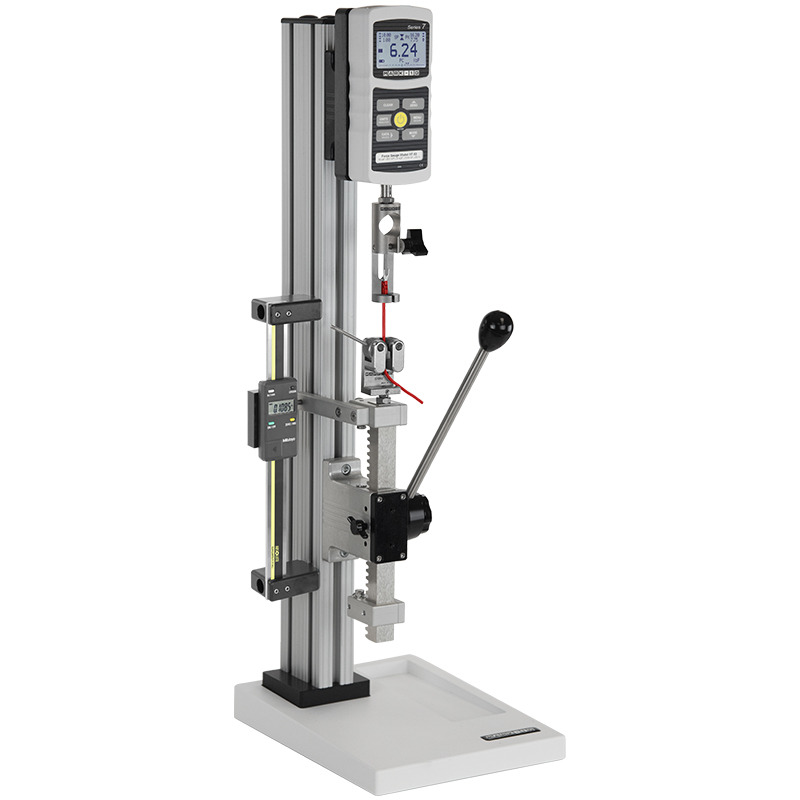

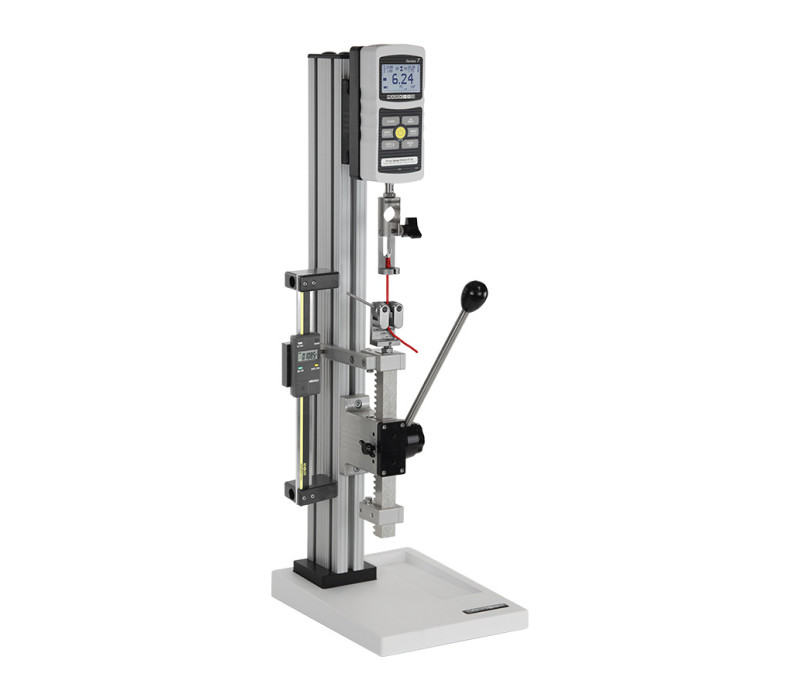

TSA750, uitgerust met de optionele TSA001 digitale verplaatsingsweergave, betrokken bij een draadklemtest, met G1001 en G1002 grepen, en een Series 7 krachtmeter

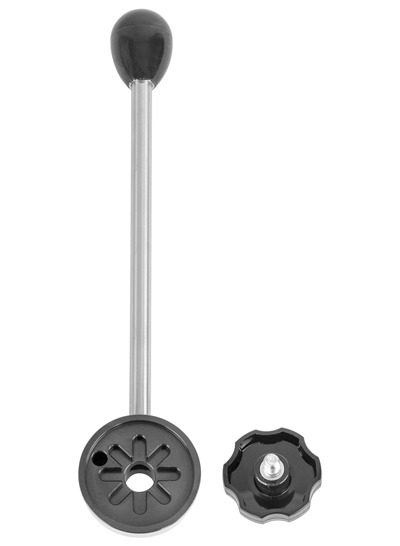

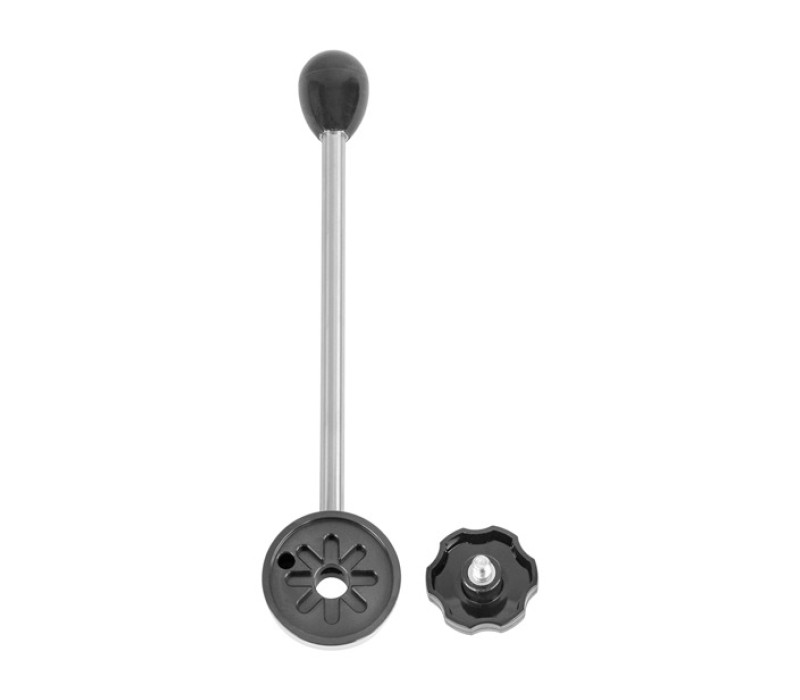

De hendel van de hefboom kan in stappen van 30° worden gepositioneerd, waardoor een geschikte oriëntatie voor de toepassing wordt gegarandeerd.

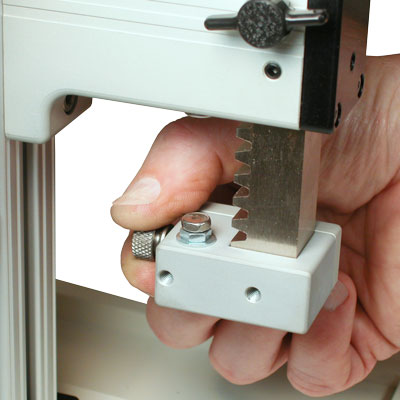

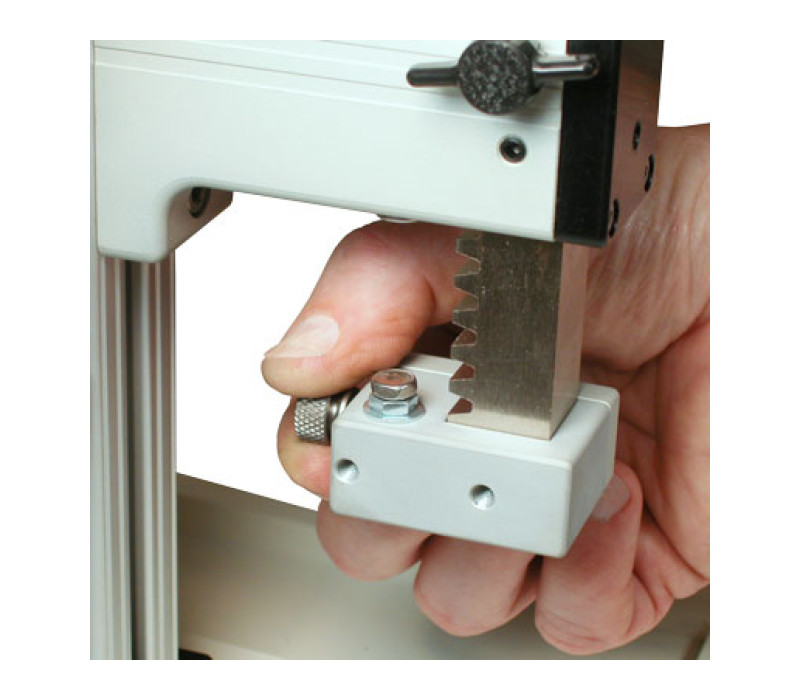

Verstelbare boven- en onderste stops zijn handig voor repetitieve testvereisten

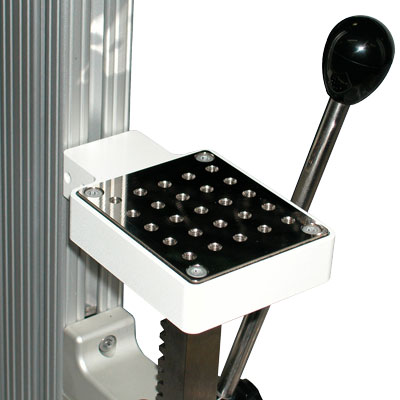

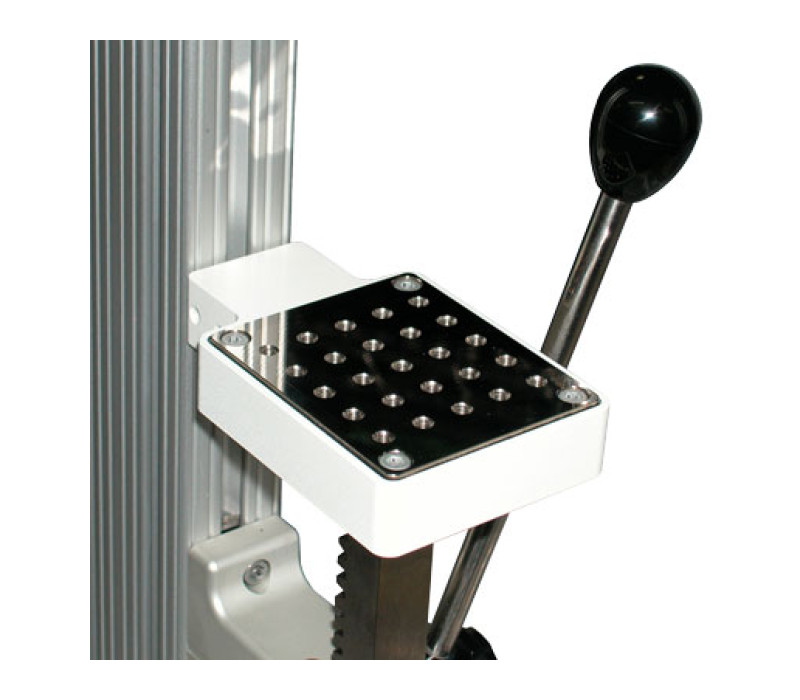

AC1060 - De optionele montageplaat bevat een matrix van draadgaten voor het monteren van grepen en bevestigingen

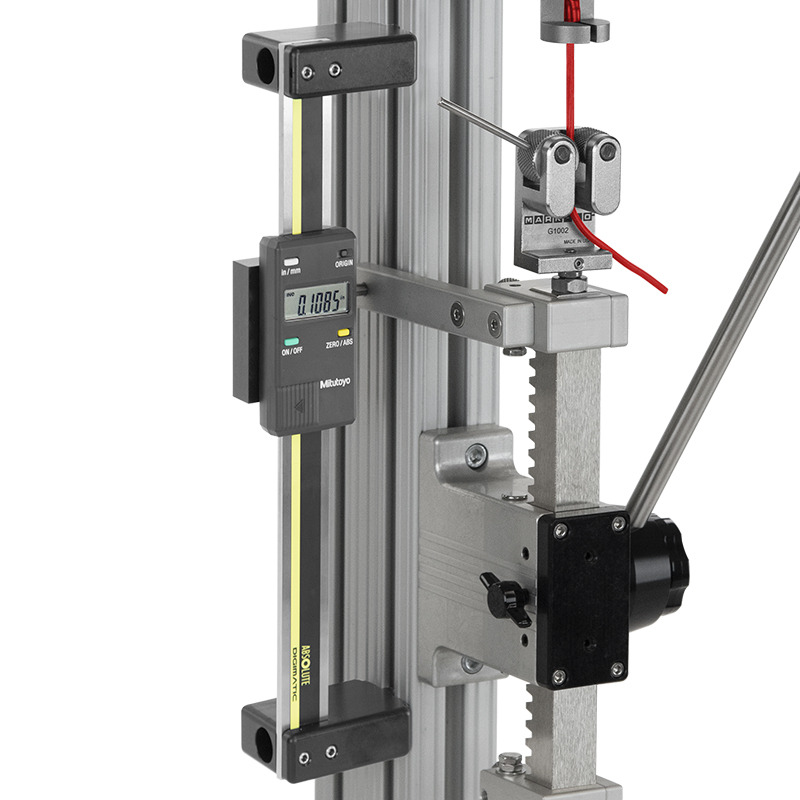

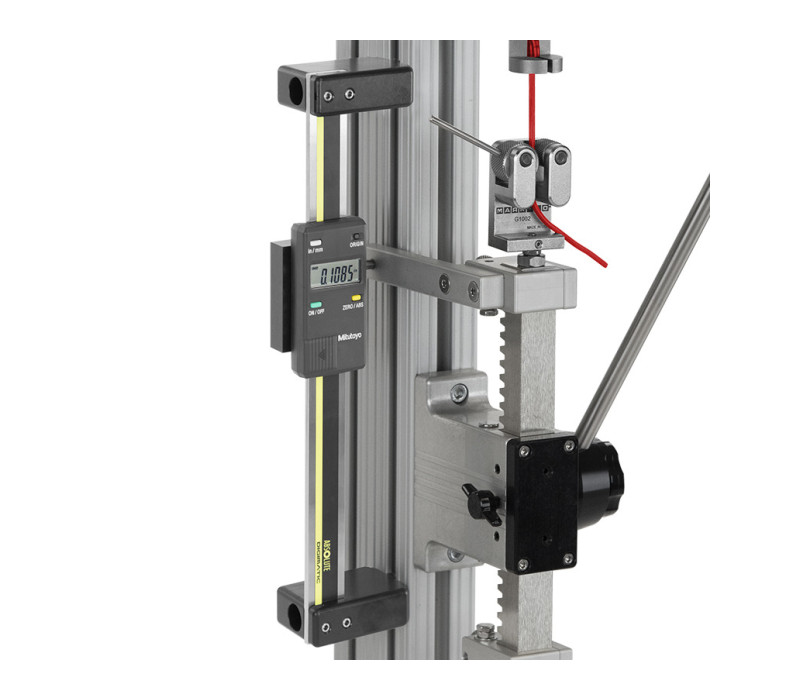

De optionele digitale verplaatsingsweergave is nuttig voor toepassingen zoals trektesten en veertests

TSA750 Handbediende Teststandaard

Ontdek de TSA750 / TSA750H, een robuuste handmatige teststand, ideaal voor zowel laboratorium- als productieomgevingen. Dit model biedt een uitstekende capaciteit van maximaal 3,75 kN/ 375 kg en is ontworpen voor nauwkeurige en efficiënte trek- en druktesten in zowel horizontale als verticale standen.

Belangrijkste Kenmerken:

Hoge Capaciteit: Ondersteunt tot 3750 N, geschikt voor een breed scala aan krachtenmetingen.
Duurzame Constructie: Gemaakt van robuuste aluminiumcomponenten, perfect voor veeleisende omgevingen.
Efficiënt Ontwerp: Voorzien van een grote handwiel voor nauwkeurige aanpassing van de beweging, wat zorgt voor accurate en herhaalbare tests.

Speciale Kenmerken:

Configuratieversatiliteit: Verkrijgbaar in zowel verticale (TSA750) als horizontale (TSA750H) versies om te voldoen aan verschillende testtypes en werkruimte-indelingen.
Flexibele Configuratie: Aanpasbaar aan verschillende testbehoeften, wat de bruikbaarheid vergroot in verschillende instellingen.

Accessoires en Compatibiliteit:

Integratie met Krachtmeters: Volledig compatibel met het volledige assortiment Mark-10 krachtmeters, wat zorgt voor nauwkeurige metingen en veelzijdige opstellingen.
Compatibele Accessoires: Maakt gebruik van Mark-10 krachtmeters en andere klemapparaten, waarmee het testsysteem volledig kan worden aangepast.
Personalisatieopties: Voorzien van verstelbare eindstops en een lage-frictie rem voor betere controle.

Ontdek hoe de TSA750 / TSA750H een essentieel onderdeel kan zijn van uw kwaliteitsprocessen. Voor meer informatie over het verbeteren van uw testcapaciteiten met dit model, neem contact met ons op.

€ 1.263,00

Nu bestellen

Compatibel met alle Mark-10 krachtmeters, accessoires en grepen
Hendel kan in stappen van 30° worden ingesteld voor eenvoudige bediening
Gaten aanwezig om de trekbank te monteren
Bewegingsstops mogelijk op instelbare afstanden
Precisie tandheugel mechanisme
Verstelbare platen voor soepele, nauwkeurige bewegingen
Optioneel digitaal bewegingsdisplay
Wrijvingsrem
Optionele bevestigingstafel is voorzien van getapte gaten voor het bevestigen van grepen en bevestigingen

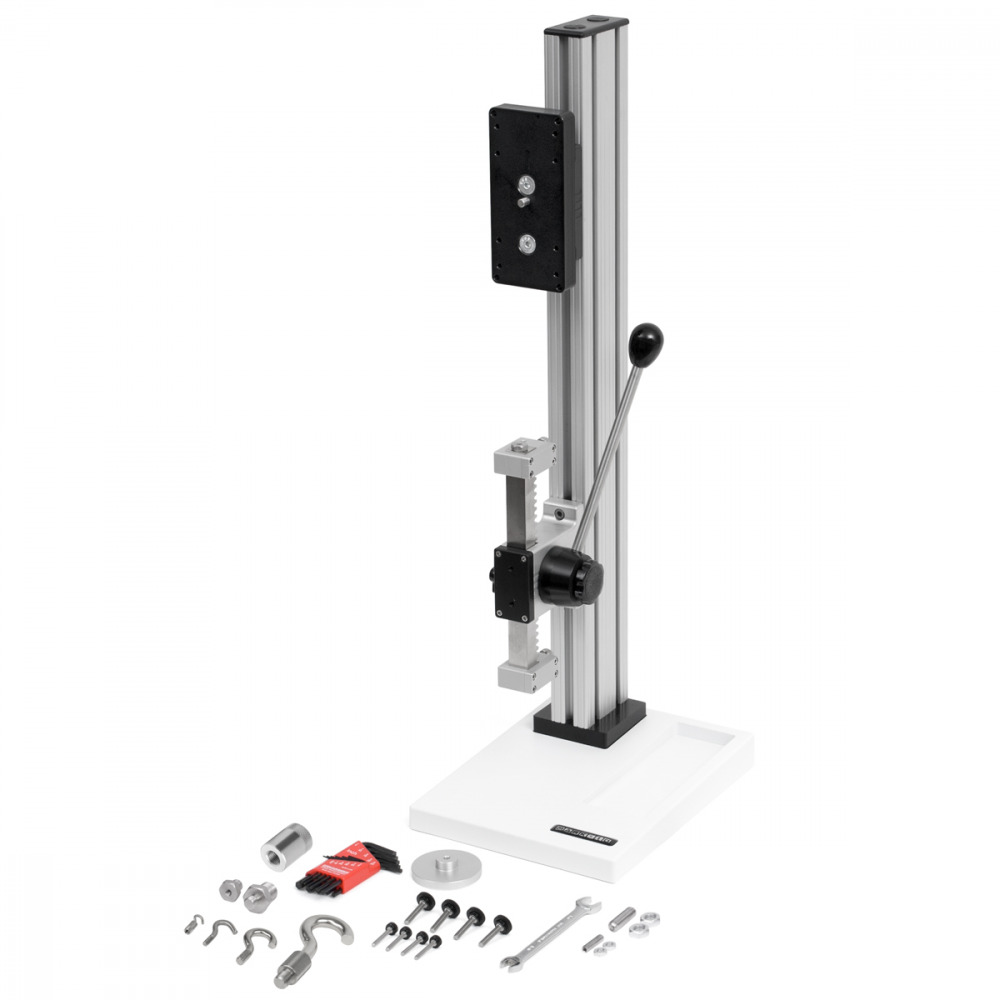

De TSA750 en/of TSA750H teststand wordt geleverd met de volgende accessoires:

G1009 compressieplaat, 2” diameter
G1028 kleine haak
G1030 draadaansluiting, 5/16-18M naar #10-32F
G1035 grote haak
G1038 middelgrote haak
G1041 draadaansluiting, 5/16-18M naar #1/2-20M
G1042 extra grote haak
G1091 draaddoos, 1/2-20F, 1/2-20F
5/16-18 bout met borgmoeren
#10-32 bout met borgmoeren
Steeksleutel 5/16-3/8
Basis (TSA750)
2 Bevestigingspoten met bevestigingsmateriaal (TSA750H)
Aanvullende kolomkap met bevestigingsmateriaal (TSA750H)
4 Duimschroeven voor krachtmeters met #10-32 UNF schroefdraad
4 Duimschroeven voor krachtmeters met #5/16-18 UNC schroefdraad
Inbussleutelset

Optioneel beschikbaar:

Digitaal verplaatsingsdisplay voor TSA/TSAH
Horizontale / muurbevestigingsset voor TSA/TSC

Manual test stand comparison

Model	Krachtbereik	Maximale testslag	Belastingsmethode	Verplaatsing	Maximale testverplaatsing
ES05	150N	38mm	Veerbelaste hendel	26,7mm / hendel rotatie	223mm
ES10	500N	229mm	Veerbelaste hendel	26,7mm / hendel rotatie	229mm
ES20	500N	229mm	Bovenop gemonteerd handwiel	1,5mm / wiel rotatie	229mm
ES30	1000N	330mm	Verticaal zijdelings gemonteerd handwiel	1,3mm / wiel rotatie	356mm
TSA750(H)	3750N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	Verticaal 267mm Horizontaal 368mm
TSB100	500N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	330mm
TSC1000(H)	5000N	89mm	In-lijn gemonteerd handwiel	2,5mm / wiel rotatie	Verticaal 254mm Horizontaal 330mm
TSF(H)	5000N	102mm	Verticaal zijdelings gemonteerd handwiel	0,34mm / wiel rotatie	Verticaal 356mm Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt. - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters. - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ES10 en ES20. - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

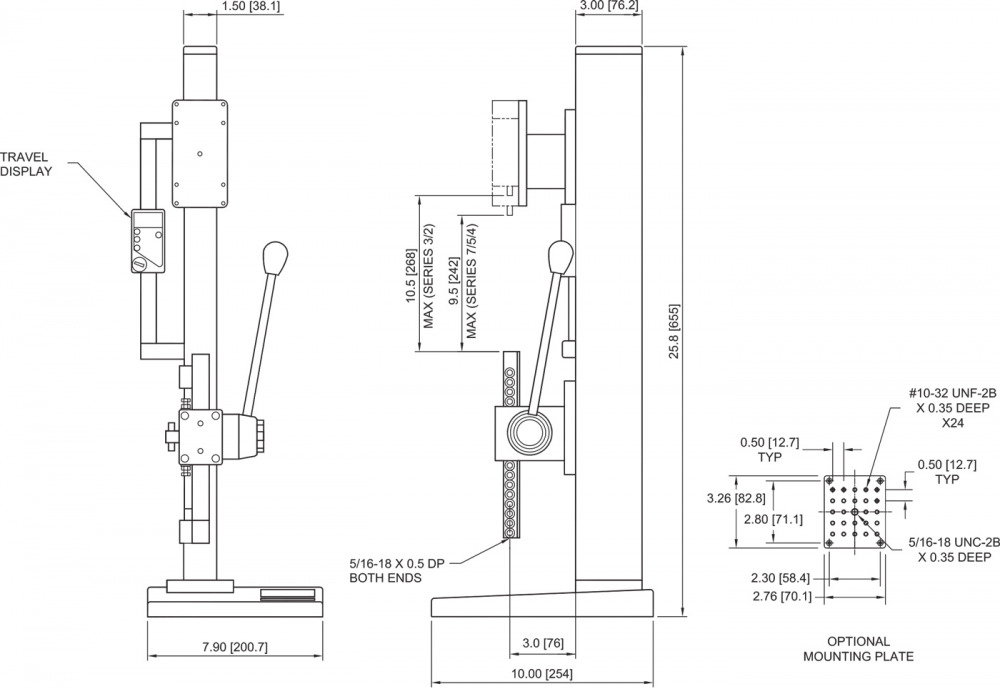

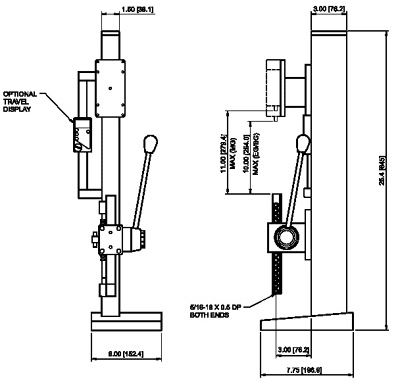

Afmetingen voor de TSA750 Handbediende Krachttestbank

Alle maten in inch en (mm)

Kolomverlengingen van 305, 610 en 1065 mm leverbaar. (vergroot de slaglengte niet)

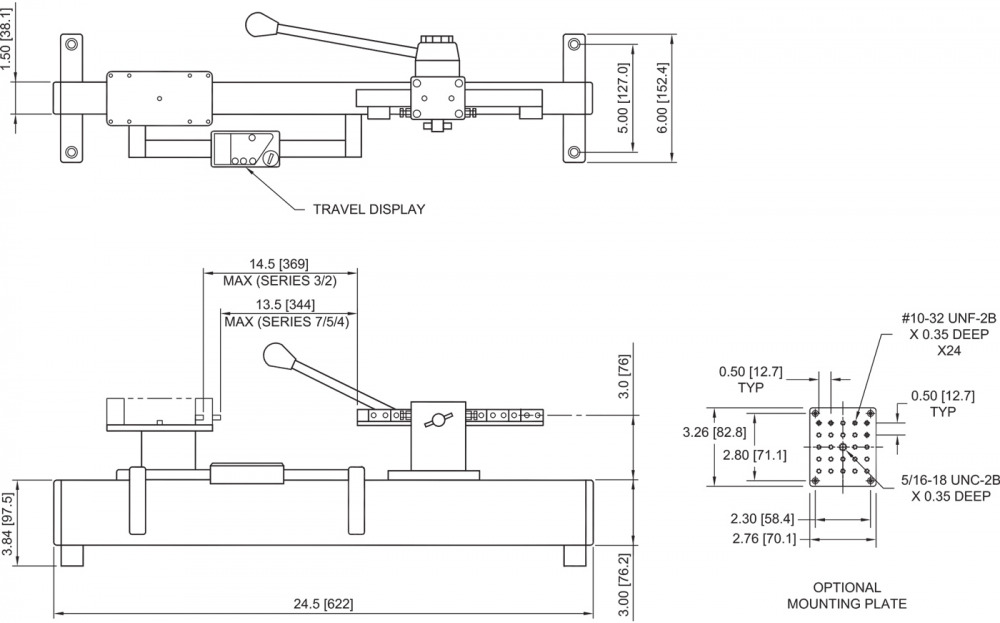

Afmetingen voor de TSA750H horizontale handbediende krachttestbank

Alle maten in inch en (mm)

Kolomverlengingen van 305, 610 en 1065 mm leverbaar. (vergroot de slaglengte niet)

Video

▶

Solid Models - TSA750

Solid Models - TSA750H

Datasheet TSA750

Handleiding TSA750(H)

Capaciteit	3750 N
Maximale meetafstand	152 mm, 69,85 mm met stops
Afmetingen	152 mm x 197 mm x 645 mm
Verplaatsingsdisplay	Optioneel
Belasting methode/snelheid	Tandheugel / 76mm per omwenteling
Horizontale montage	Optioneel
Gewicht:	TSA750: 7,3 kg TSA750H: 5,9 kg
Garantie	3 jaar

Producten

Item	Product	Prijs	Aantal	Actie
126525	TSA750 Lever-operated Test Stand, 750 lbF / 3750 N, vertical	€ 1.263,00
131100	TSA750H Lever-operated Test Stand, 750 lbF / 3750 N, horizontal	€ 1.263,00

Accessories

Item	Product	Prijs
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 799,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 174,00
131910	TSA003 - Table assembly for TSA750(H)	€ 239,00
131957	AC1004 Mounting kit, indicator/TT03 to Series TS stands	€ 92,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 372,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 271,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 211,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
