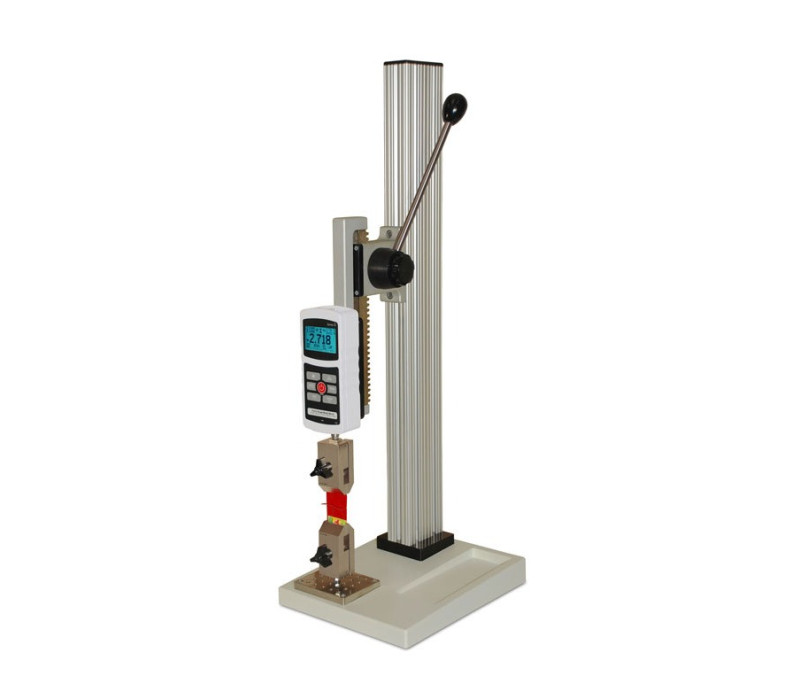

TSB100 Handbediende Trekbank

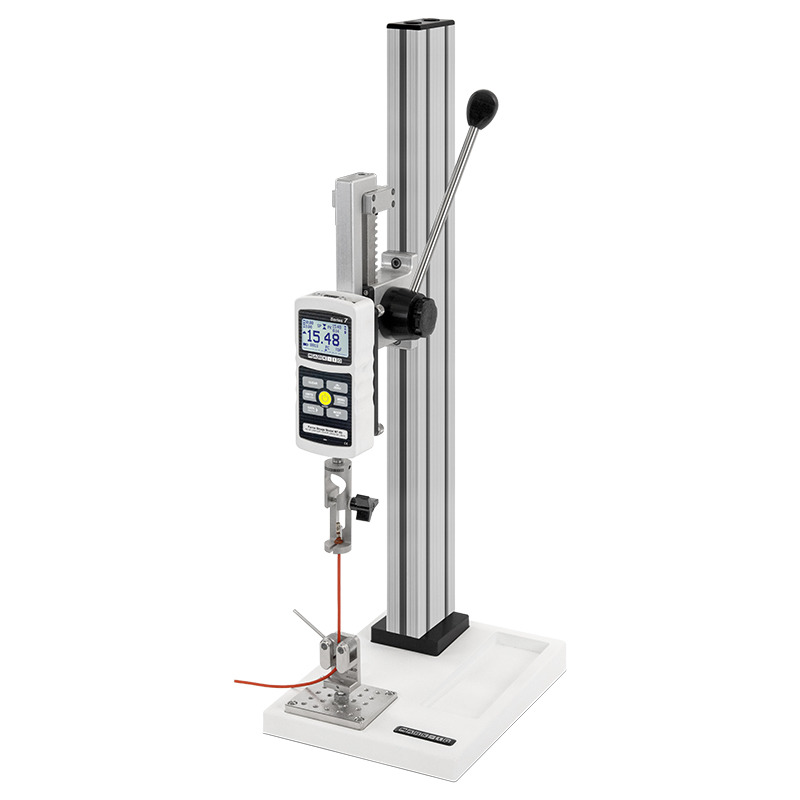

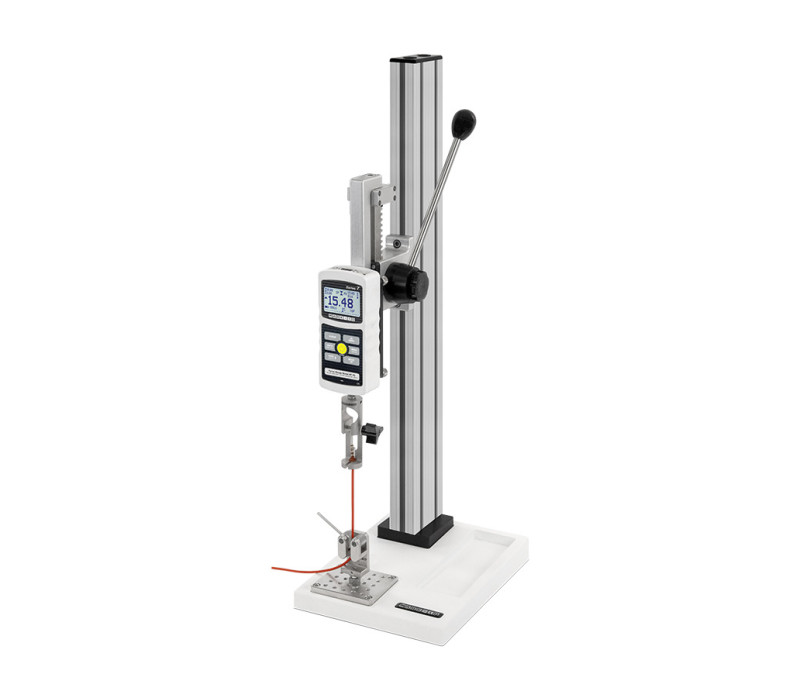

De TSB100 wordt hier getoond in een typische toepassing voor het testen van draadkrimpschoennen, met een krachtmeter uit de Series 7, een G1001 draadklemgreep en een G1002 dubbele rolgreep.

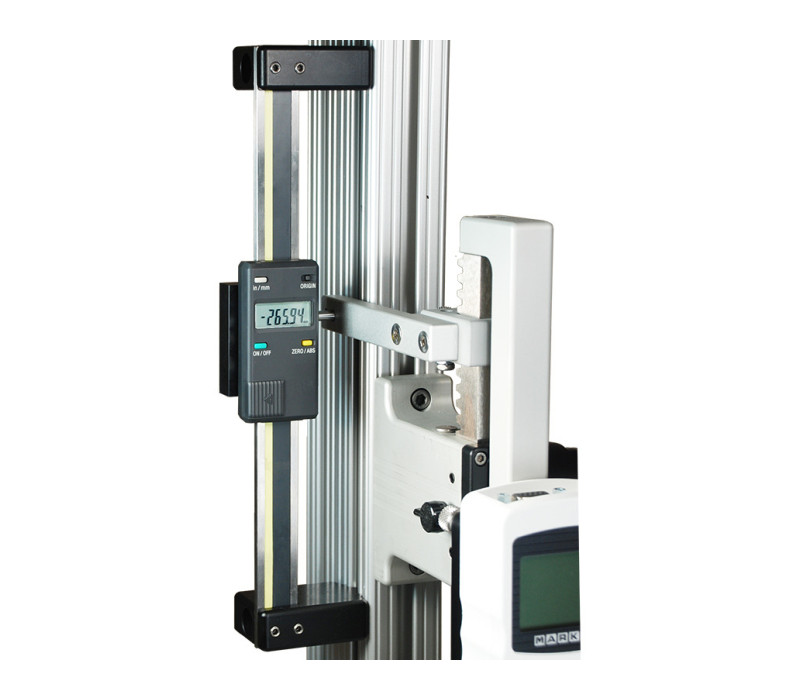

De optionele digitale meetafstand weergave is handig voor toepassingen zoals trekproeven en veerproeven.

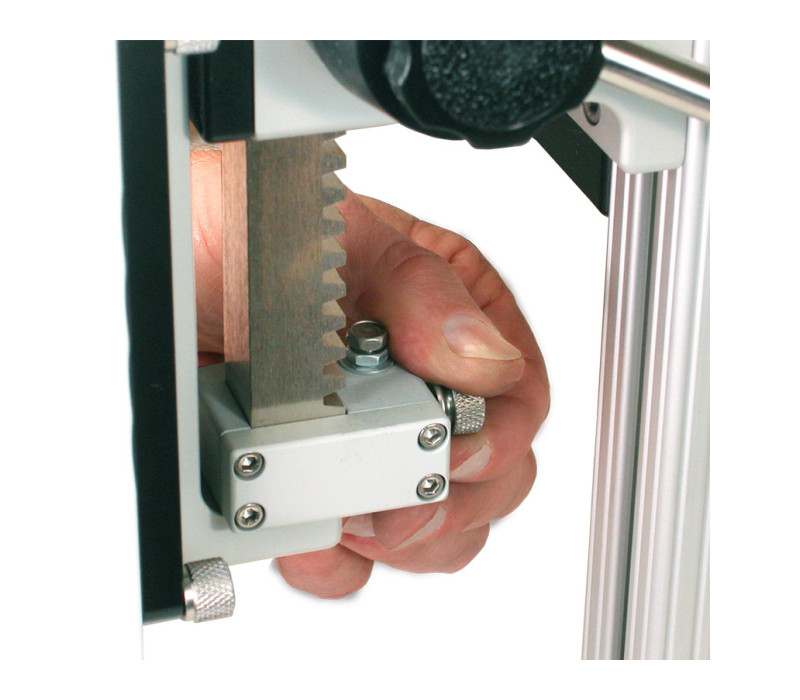

Optionele verstelbare bovenste en onderste rijaanslagen kunnen over de lengte van het rek worden geplaatst.

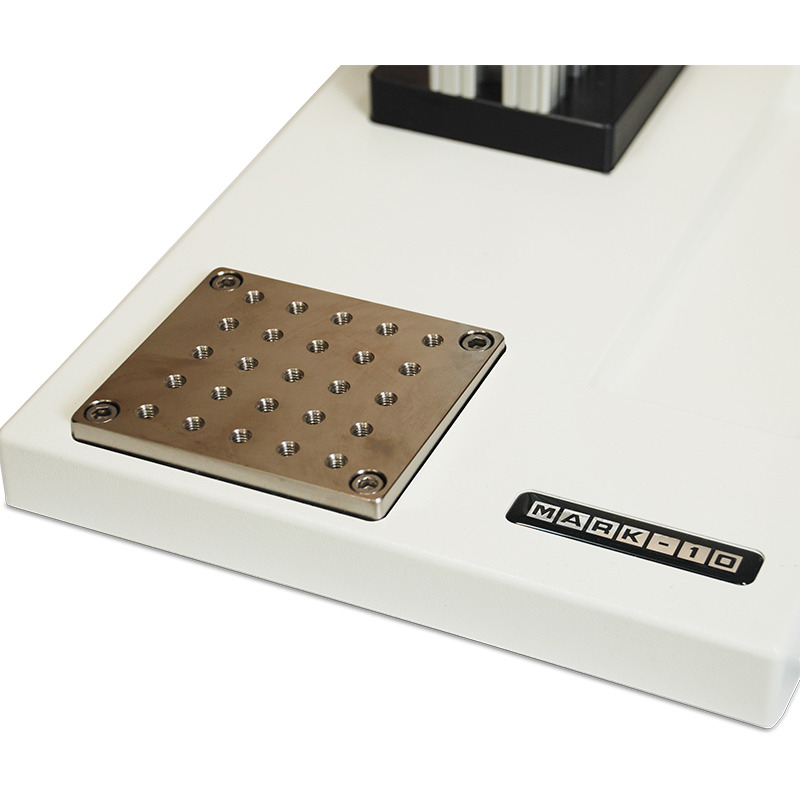

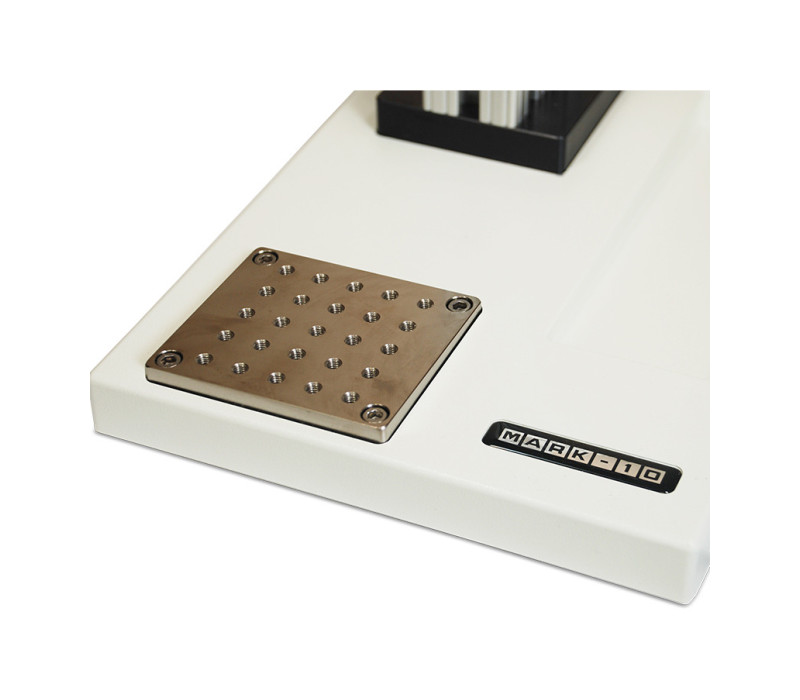

Montageplaat bevat een matrix van schroefgaten voor het bevestigen van handgrepen en opspaninrichtingen.

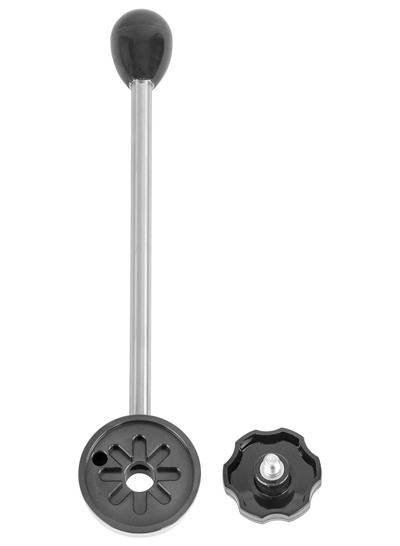

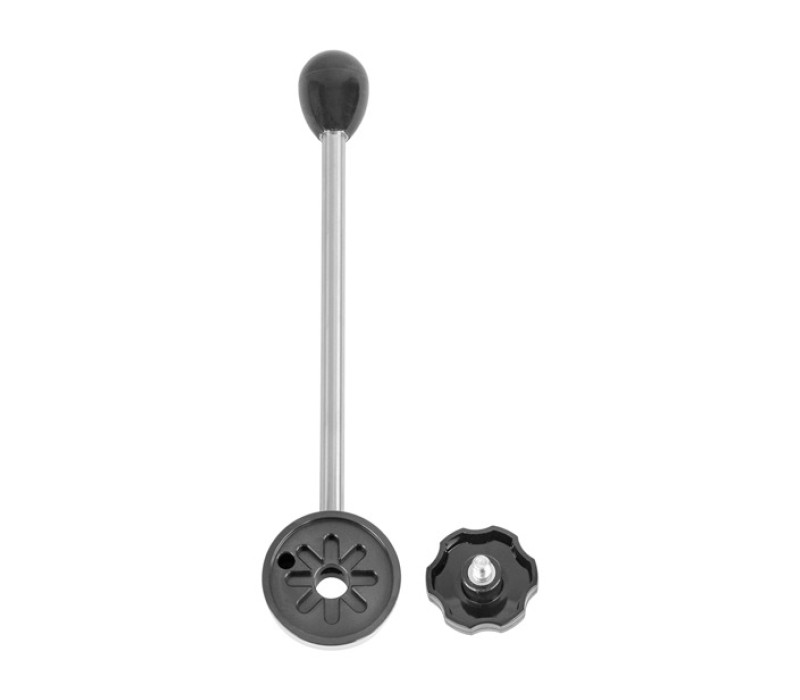

Hendel kan worden ingesteld in stappen van 30 graden

TSB100 Handbediende Trekbank

Name: TSB100 Handbediende Trekbank
SKU: 125951
Price: 1022.00 EUR
Availability: PreOrder

Ontdek onze TSB100 bij Checkline, een handbediende testopstelling ontworpen om zowel trek- als compressietests uit te voeren met gemak en precisie. Deze proefbank kan krachten aan tot 500 N (100 lbF) en is perfect geschikt voor diverse toepassingen in laboratoria en productieomgevingen.

Belangrijkste kenmerken:

Effectieve handmatige bediening: De belastingshendel, verstelbaar in stappen van 30°, zorgt voor flexibiliteit in verschillende testscenario's.
Robuuste constructie: De TSB100 is gebouwd met duurzame materialen en is bestand tegen veeleisende werkomstandigheden.

Speciale eigenschappen: Brede compatibiliteit met instrumenten: De TSB100 is volledig compatibel met alle Mark-10 krachtmeters, accessoires en opspaninrichtingen en maakt op maat gemaakte en nauwkeurige opstellingen mogelijk voor uw specifieke testbehoeften.
Aanpasbare instellingen: De TSB100 heeft verstelbare meetstops en een basisplaat met meerdere schroefgaten voor veelzijdige testconfiguraties.

Neem contact met ons op voor meer informatie over hoe de TSB100 kan voldoen aan uw specifieke meetvereisten.

€ 1.022,00

Nu bestellen

Het precisiegeslepen tandheugel zorgt voor een soepele en nauwkeurige beweging, wat nauwkeurig testen vergemakkelijkt
Hendel kan in stappen van 30° worden ingesteld voor eenvoudige bediening
Inclusief een frictierem met instelbare weerstand, voor een meer gecontroleerde testomgeving.
Volledig compatibel met alle Mark-10 krachtmeters, opspansystemen en accessoires, voor een veelzijdige en aanpasbare testopstelling.
Gaten aanwezig om de trekbank te monteren
Demonteerbare grondplaat met 25 #10-32 UNF gaten voor montage van bevestigingen
Optionele meetstops op instelbare afstanden
Een optioneel digitaal reisdisplay kan worden toegevoegd voor een grotere nauwkeurigheid van de metingen, waardoor de algehele bruikbaarheid wordt verbeterd.

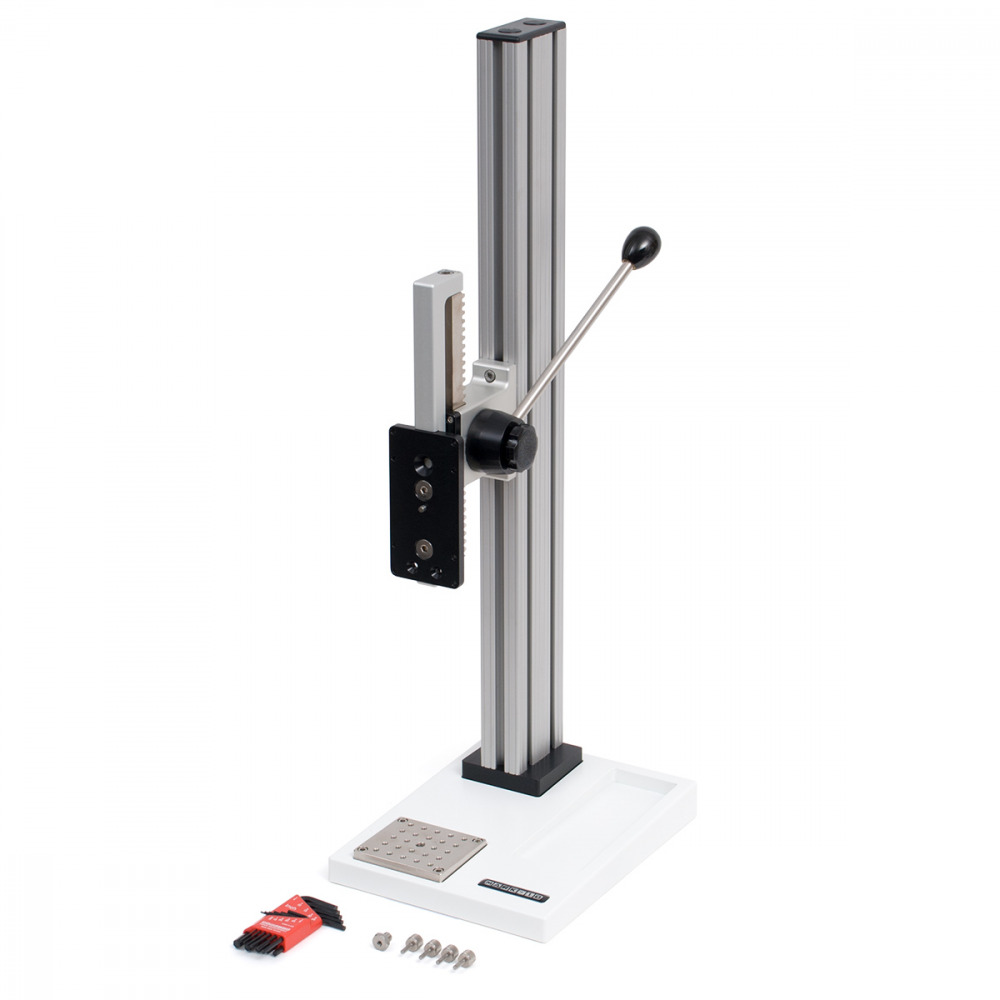

De TSB100 testopstelling wordt geleverd met de volgende accessoires:

G1030 schroefdraadadapter, 5/16-18M naar #10-32F
4 Duimschroef voor krachtmeter
Inbussleutelset

Manual test stand comparison

Model	Krachtbereik	Maximale testslag	Belastingsmethode	Verplaatsing	Maximale testverplaatsing
ES05	150N	38mm	Veerbelaste hendel	26,7mm / hendel rotatie	223mm
ES10	500N	229mm	Veerbelaste hendel	26,7mm / hendel rotatie	229mm
ES20	500N	229mm	Bovenop gemonteerd handwiel	1,5mm / wiel rotatie	229mm
ES30	1000N	330mm	Verticaal zijdelings gemonteerd handwiel	1,3mm / wiel rotatie	356mm
TSA750(H)	3750N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	Verticaal 267mm Horizontaal 368mm
TSB100	500N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	330mm
TSC1000(H)	5000N	89mm	In-lijn gemonteerd handwiel	2,5mm / wiel rotatie	Verticaal 254mm Horizontaal 330mm
TSF(H)	5000N	102mm	Verticaal zijdelings gemonteerd handwiel	0,34mm / wiel rotatie	Verticaal 356mm Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt. - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters. - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ES10 en ES20. - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

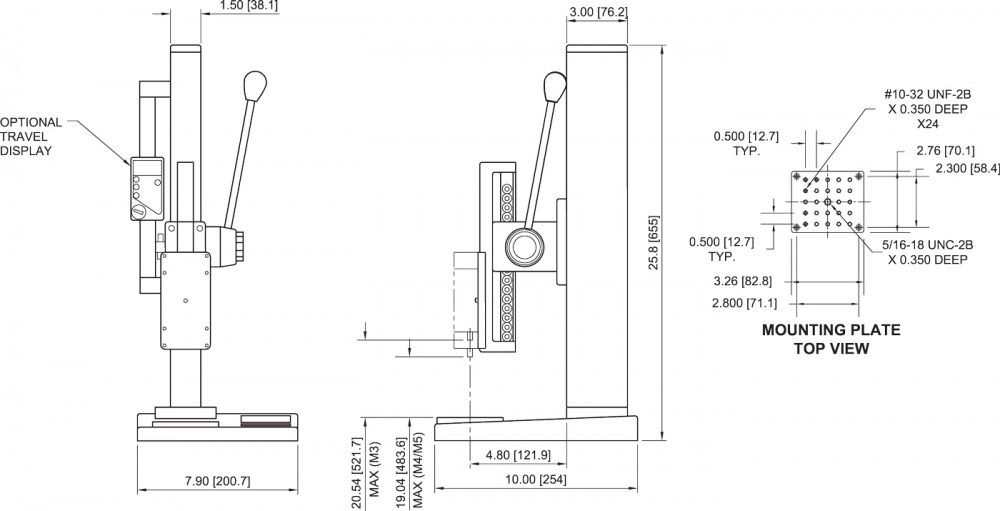

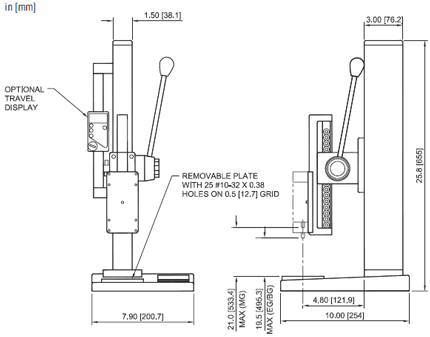

Afmetingen voor de TSB100 Handbediende Krachttestopstelling,

Alle maten in inch en (mm)

Kolomverlengstukken van 305, 610 en 1065 mm verkrijgbaar. (vergroot de rijafstand niet)

TSB100 Data Sheet

TSB100 Gebruiksaanwijzing

TSB100 Solid models

Capaciteit	500 N (50 kg / 100 lb)
Beweging	152 mm zonder stops, 69,9 mm met stops
Afmetingen	Zie bovenstaande tekening
Gewicht	5,4 kg
Verzend gewicht	11,3 kg
Garantie	3 jaar

Producten

Artikel	Product	Prijs	Aantal	Actie
126529	TSB100 Lever-operated Test Stand, 100 lbF / 500 N, vertical	€ 1.022,00

Accessoires

Artikel	Product	Prijs
131912	TSB003 - Travel stops kit for TSB100	€ 107,00
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 812,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 177,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 215,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 275,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 378,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
