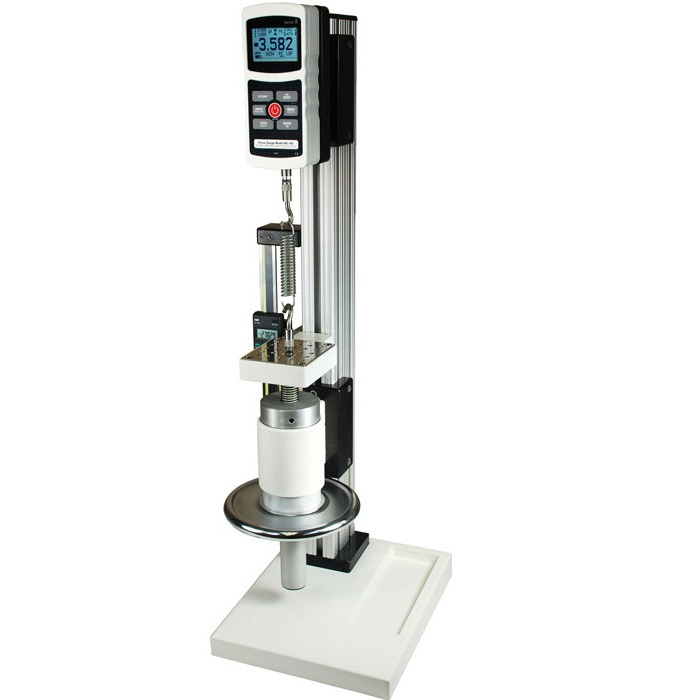

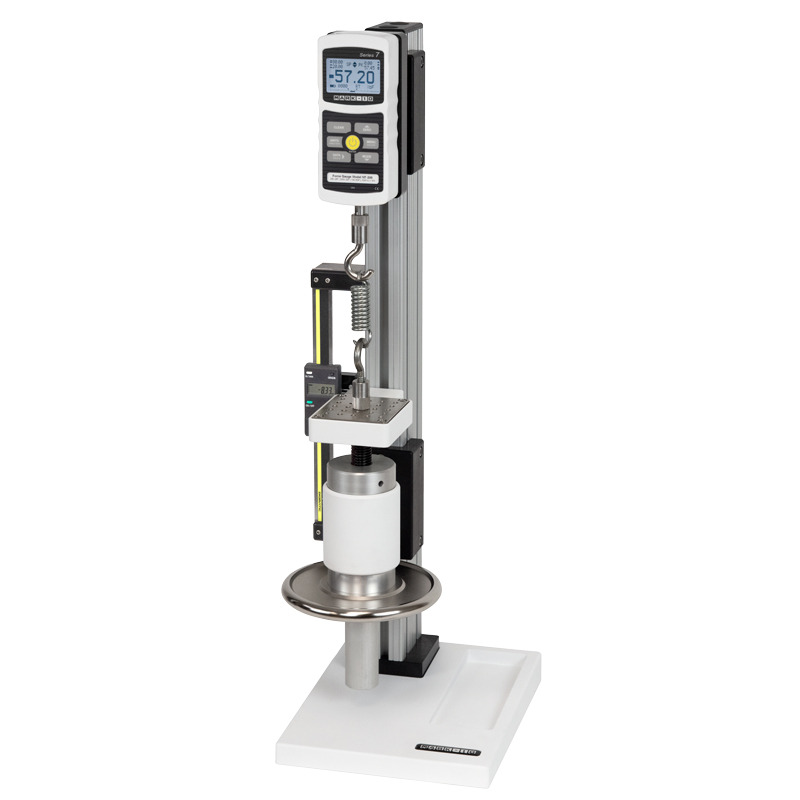

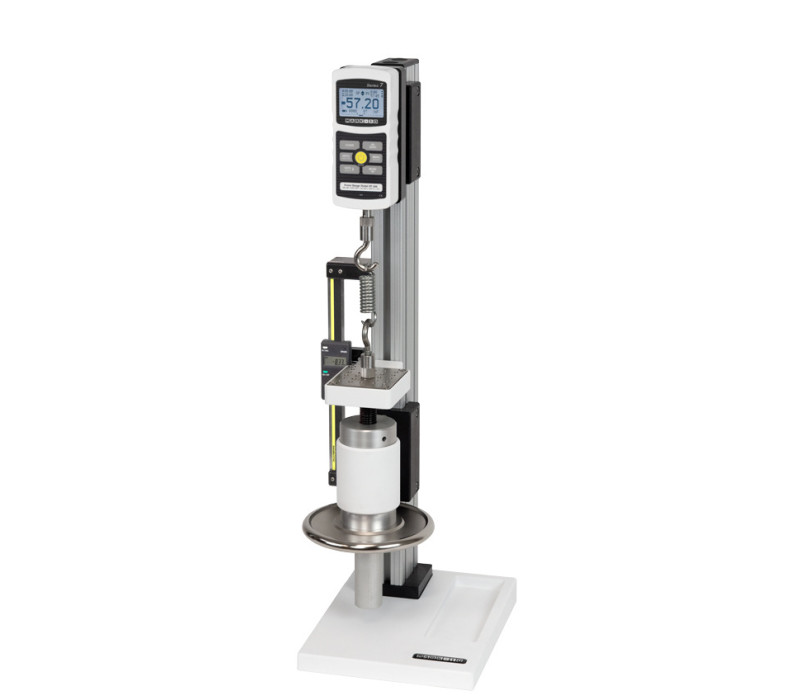

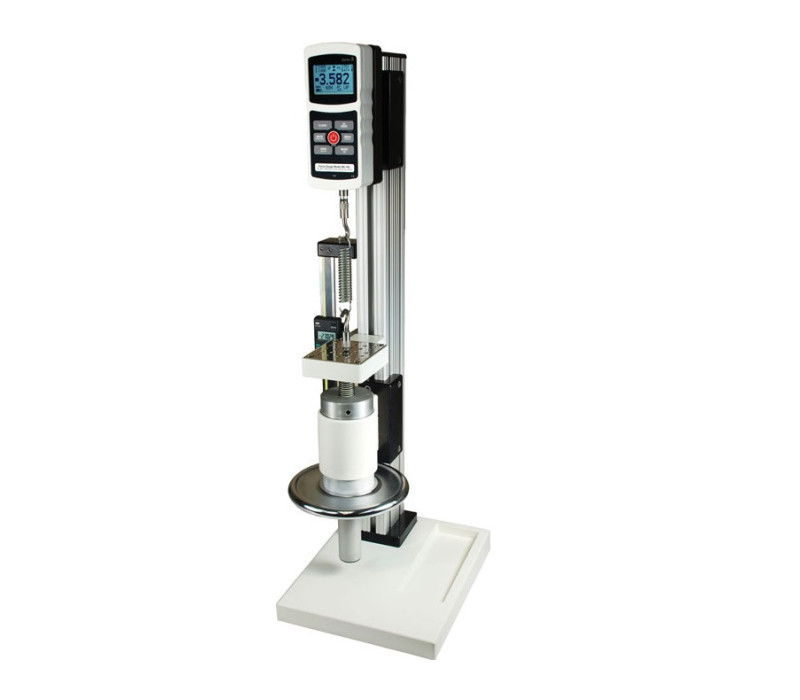

    TSC1000 / TSC1000H Mechanische Precisie Trekbank met Handwielbediening

    Ontdek de TSC, een handmatige teststand die robuustheid en precisie combineert, ideaal voor toepassingen in zowel industriële omgevingen als laboratoria. Deze stand faciliteert trek- en compressietests met een aanzienlijke maximale capaciteit van 5kN / 500kg, dankzij de handmatige bediening die zorgt voor nauwkeurige controle tijdens het testen.

    Belangrijkste Kenmerken:
    • Hoge Krachtcapaciteit: Geschikt voor het uitvoeren van tests tot 5 kN / 500 kg, de TSC is geschikt voor een breed scala aan materialen en toepassingen, ontworpen om aanzienlijke belastingen te verwerken.
    • Robuuste Constructie: Gebouwd met hoogwaardige materialen, de TSC testbank zorgt voor consistente prestaties onder intensieve gebruiksomstandigheden.
    Speciale Kenmerken:
    • Montageflexibiliteit: Biedt opties voor werkbank of wandmontage, waardoor het aanpasbaar is aan verschillende werkplekconfiguraties.
    • Brede Compatibiliteit: Compatibel met alle Mark-10 dynamometers en accessoires, waardoor aangepaste en precieze testconfiguraties mogelijk zijn.
    Belangrijkste Voordelen:
    • Eenvoudig in Gebruik: Uitgerust met een groot handwiel en een precisie Acme schroef, biedt de TSC soepele en exacte bewegingscontrole, waardoor gedetailleerde en zorgvuldige testoperaties mogelijk zijn.

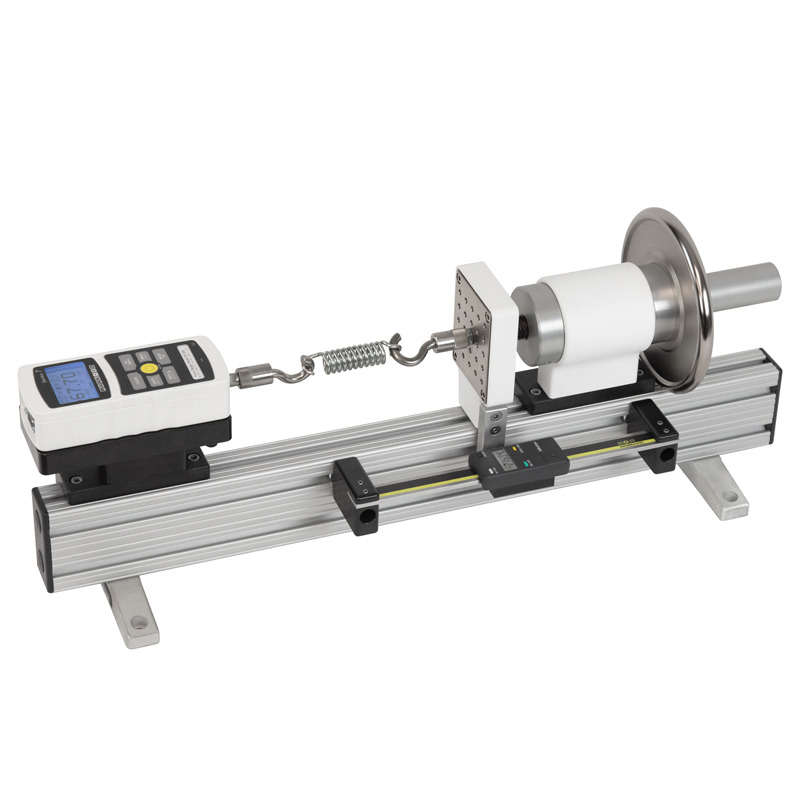

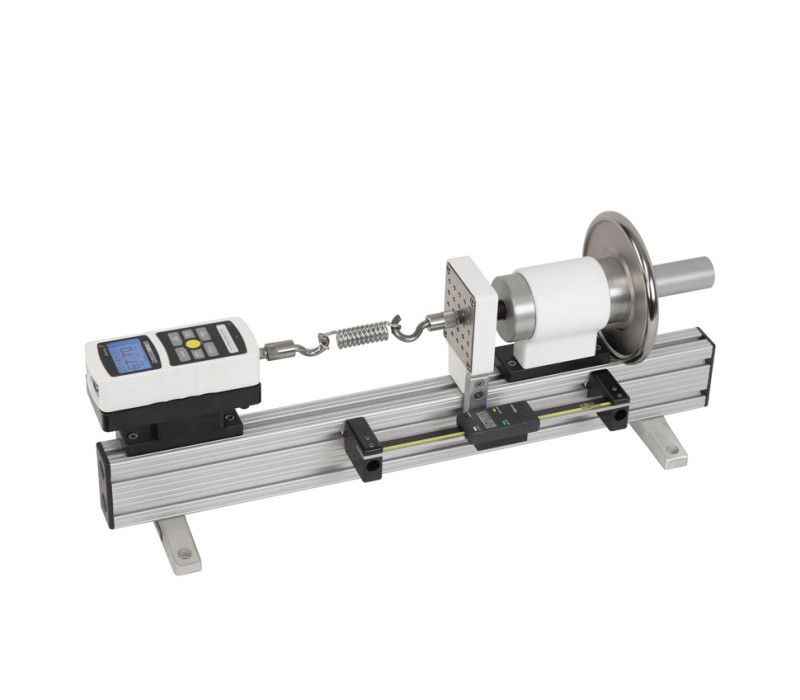

    • Configuratieflexibiliteit: Verkrijgbaar in zowel verticale (TSC1000) als horizontale (TSCH1000) configuraties, de TSC past zich aan de specifieke testbehoeften van verschillende industrieën aan.
    De Precisie Acme schroefspil heeft een trapeziumvormige draad, die meer kracht kan weerstaan en stabieler is dan bijvoorbeeld een standaard ronde draad.

    Voor meer informatie over hoe de TSC teststand uw kwaliteitsprocessen en productontwikkeling kan verbeteren, neem contact met ons op.
    € 1.865,00
    Nu bestellen

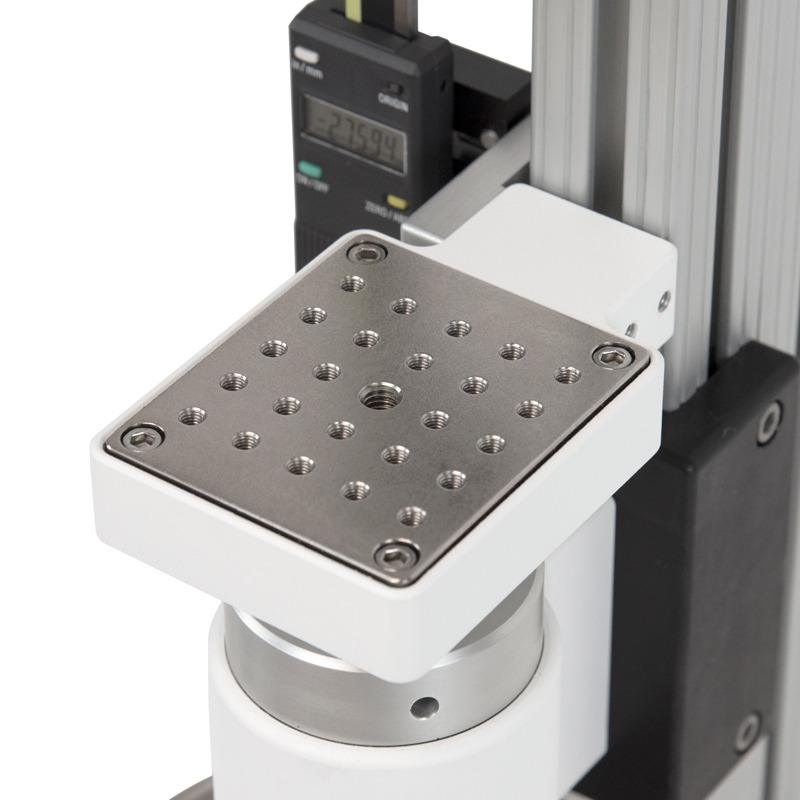

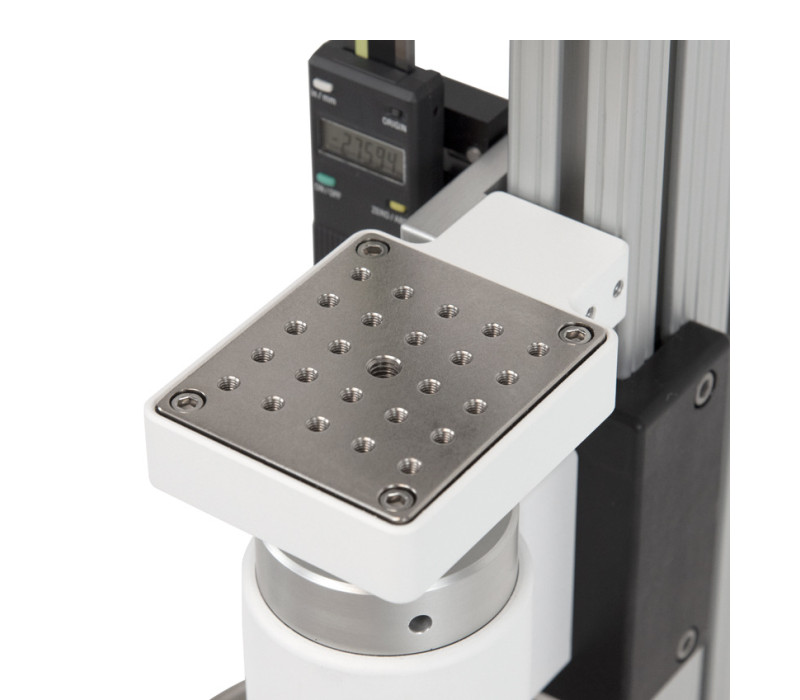

    • Voet van de trekbank heeft 25 #10-32 UNF schroefgaten voor montage van grepen
    • Montage gaten voor vaste montage op bijvoorbeeld een werkbank
    • Precisie Acme schroef

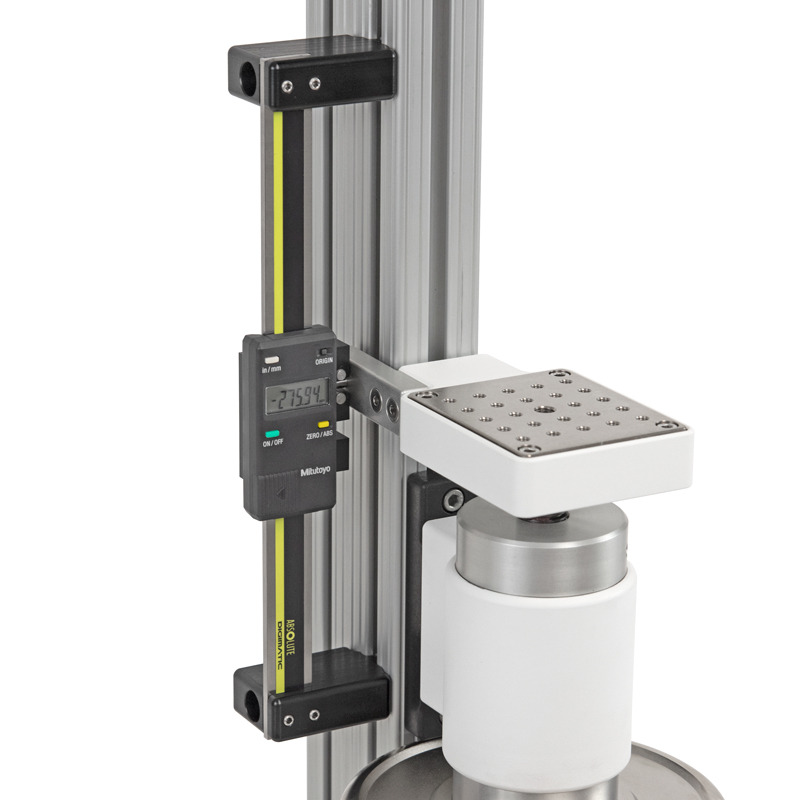

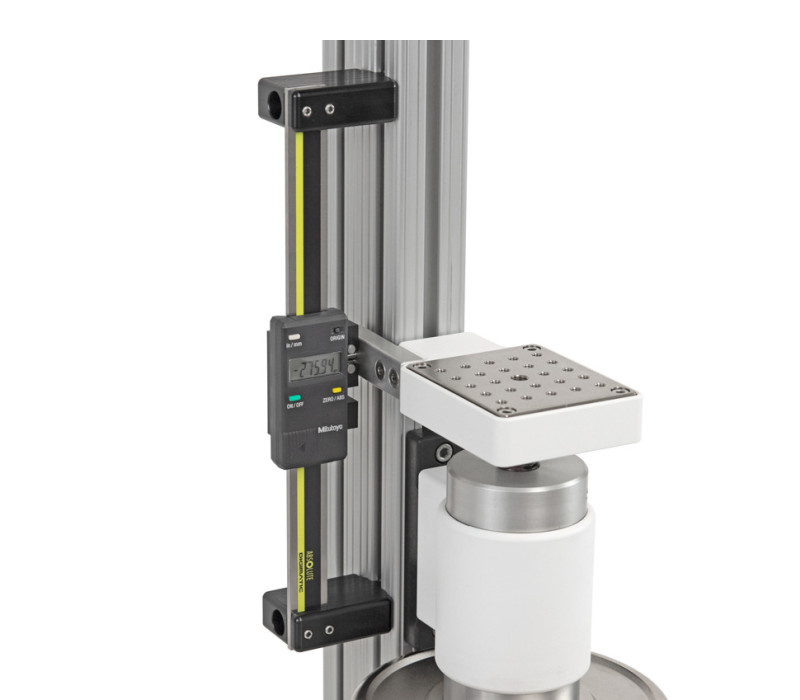

    • Optionele digitale afstandmeter

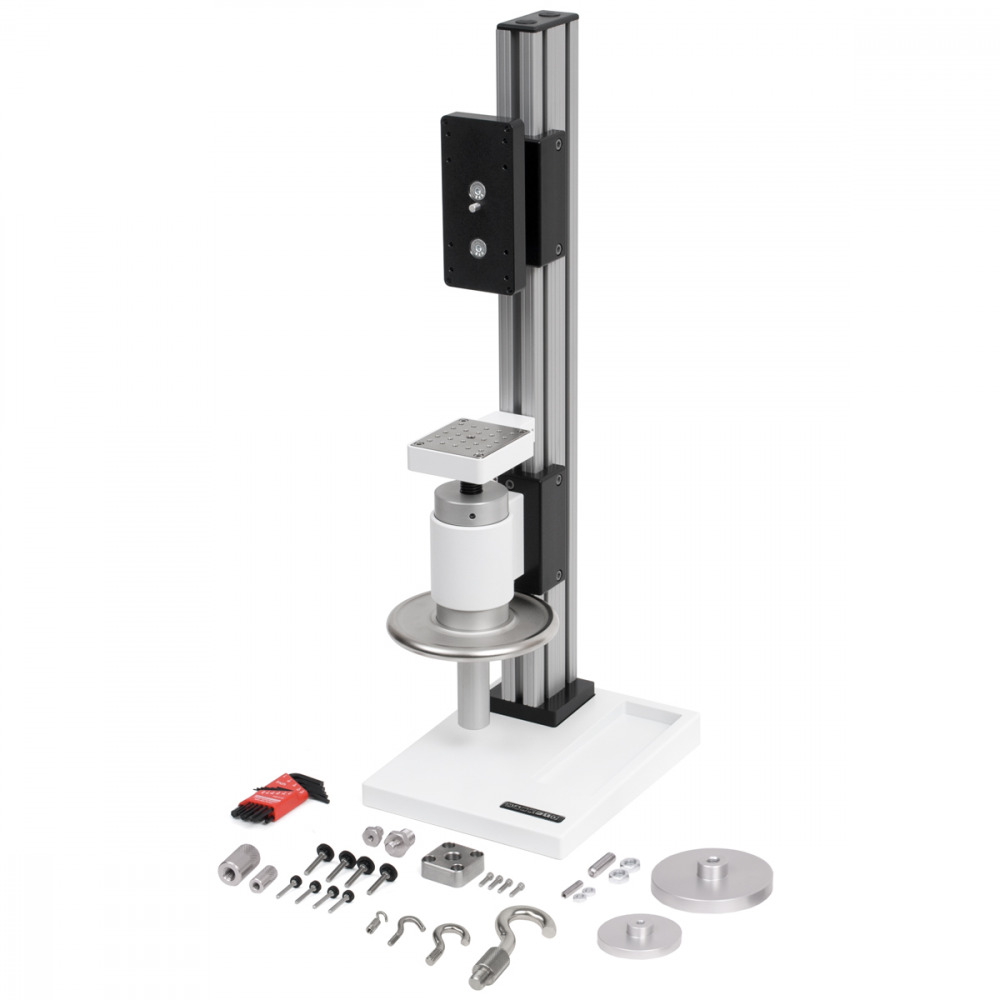

    Leveromvang

    De TSC1000 en/of TSC1000H testbanken worden geleverd met de volgende accessoires:G1009 compressieplaat, 2” dia.

    • G1009-1 compressieplaat, 3” dia.
    • ​G1028 kleine haak
    • G1030 schroefdraadadapter, 5/16-18M naar #10-32F
    • G1035 grote haak
    • G1037 koppeling, 5/16-18 F/F
    • G1038 medium haak
    • G1039 koppeling, #10-32 F/F
    • G1041 schroefdraadadapter, 5/16-18M naar #1/2-20M
    • G1042 extra grote haak
    • G1044 1/2-20F adapterplaat met bevestigingsmateriaal
    • 5/16-18 tapeinden met contramoeren
    • Nop 10-32 met contramoeren
    • Basis (TSC1000)
    • 2 montagepoten met hardware (TSC1000H)
    • Extra kolomkap met hardware (TSC1000H)
    • 4 duimschroef voor krachtmeters met een capaciteit van 0,12 - 500 lbF
    • 4 duimschroef voor krachtmeters met een capaciteit van 1.000 - 2.000 lbf
    • ​Inbussleutelset

    Manual test stand comparison

    ModelKrachtbereikMaximale testslagBelastingsmethodeVerplaatsingMaximale testverplaatsing
    ES05150N38mmVeerbelaste hendel26,7mm / hendel rotatie223mm
    ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
    ES20500N229mmBovenop gemonteerd handwiel1,5mm / wiel rotatie229mm
    ES301000N330mmVerticaal zijdelings gemonteerd handwiel1,3mm / wiel rotatie356mm
    TSA750(H)3750N95mm met eindstops
    152 zonder eindstops    		Hendel met tandheugel en rondsel, hendel kan in
    stappen van 30° worden gepositioneerd    		76,2mm / hendel rotatieVerticaal 267mm
    Horizontaal 368mm
    TSB100500N95mm met eindstops
    152 zonder eindstops    		Hendel met tandheugel en rondsel, hendel kan in
    stappen van 30° worden gepositioneerd    		76,2mm / hendel rotatie330mm
    TSC1000(H)5000N89mmIn-lijn gemonteerd handwiel2,5mm / wiel rotatieVerticaal 254mm
    Horizontaal 330mm
    TSF(H)5000N102mmVerticaal zijdelings gemonteerd handwiel0,34mm / wiel rotatieVerticaal 356mm
    Horizontaal 459mm
    - De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt.
    - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters.
    - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
    - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

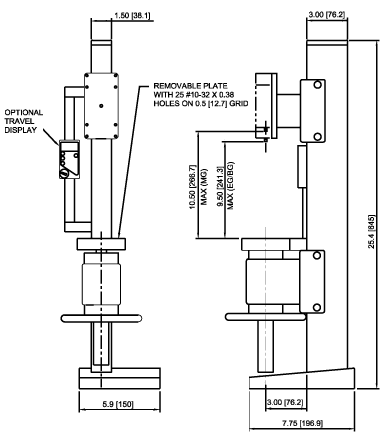

    Afmetingen-TSC

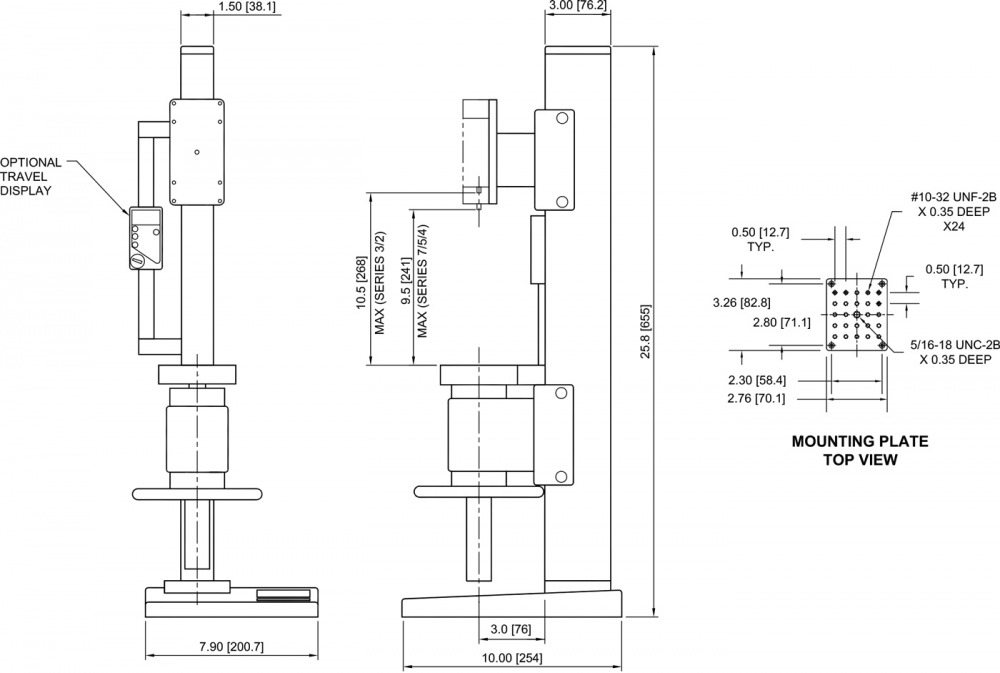

    TSC1000
    Afmetingen-TSC1000

    Afmetingen voor de TSC1000 Handbediende Force Test Stand

    Alle maten in inch met [mm] erachter

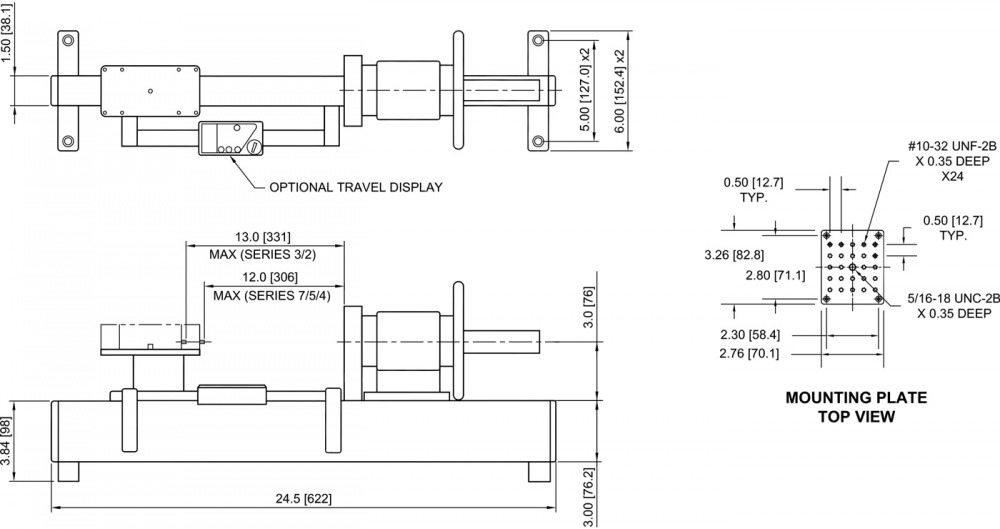

    TSC1000H
    Afmetingen-TSC1000H

    Afmetingen voor de TSC1000H Handbediende Force Test Stand

    Alle maten in inch met [mm] erachter

    TSC1000 Data sheet
    TSC1000 User manual
    TSC1000 Solid models
    TSC1000H Solid models
    Capaciteit:5 kN (500kg / 1,000 lb)
    Maximale meetafstand:89 mm
    Afmetingen:152 mm x 203 mm x 660 mm
    Beweegsnelheid:25,4mm per omwenteling
    Verzendgewicht:TSC1000 13.6 kg
    TSC1000H 12,7 kg
    Gewicht:TSC1000 11.3 kg
    TSC1000H 9,1 kg
    Garantie3 jaar

    Gerelateerde Producten

    Gerelateerde producten bekijken

    Series-3 Digitale Krachtmeter

    Series-3 Digitale Krachtmeter

    Series-4 Geavanceerde Digitale krachtmeters

    Series-4 Geavanceerde Digitale krachtmeters

    Series-5 Geavanceerde Digitale Krachtmeter

    Series-5 Geavanceerde Digitale Krachtmeter

    Accessoires


    AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken
    AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

    Nu bestellen

    Producten
    Item Product Prijs  Aantal Actie
    131913TSC1000 Handwheel-operated Test stand, 1000 lb/4500 N, vertical € 1.865,00
    131099TSC1000H Handwheel-operated Test stand, 1000 lb/4500 N, horizontal € 1.865,00
    Accessories
    Item Product Prijs  Aantal Actie
    131914TSC001 - Digital travel display for TSC1000(H), 6"/150 mm € 753,00

    Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
    Beschikbaarheid:
    Beschikbaar: 1 - 3 dagen ,
    Levertijd: 1 - 3 weken ,
    speciale bestelling aanvraag
