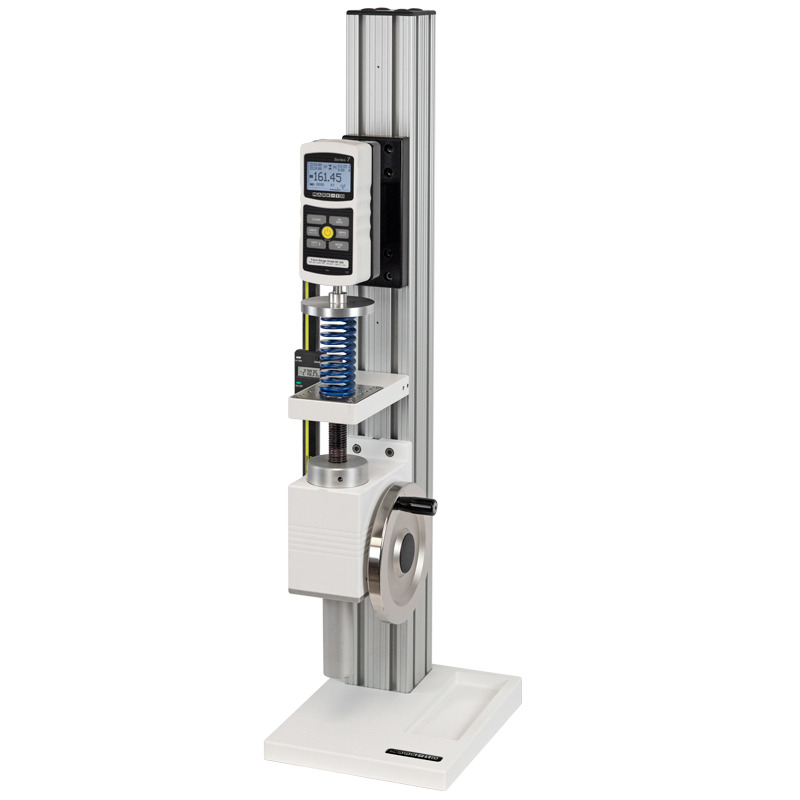

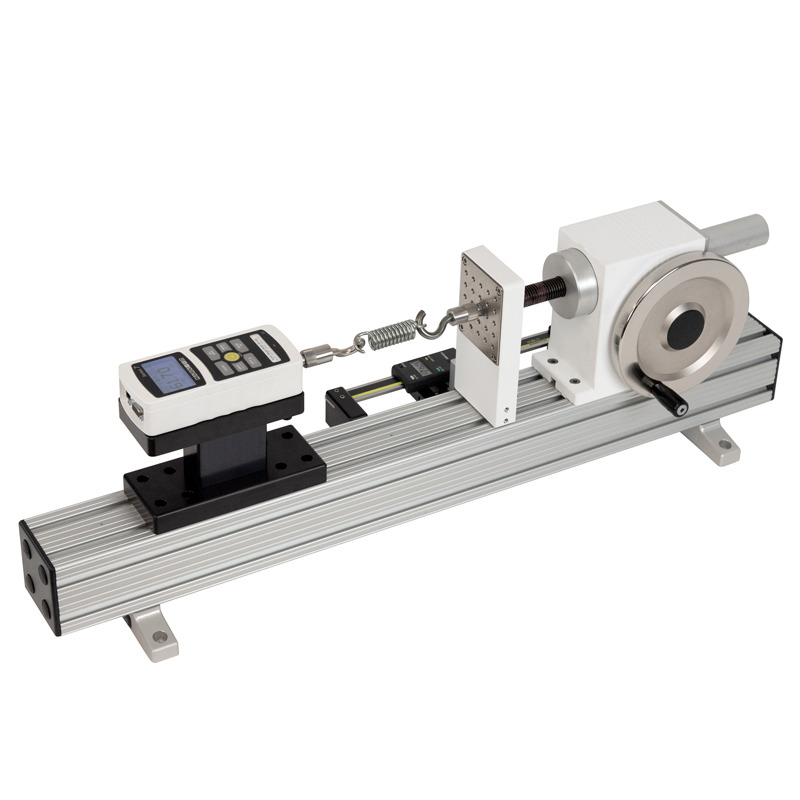

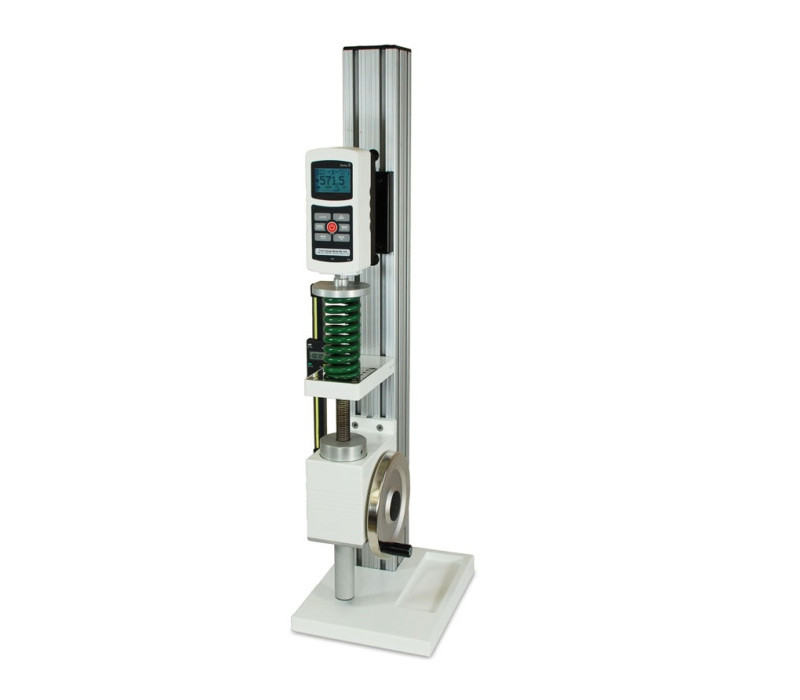

    TSF/TSFH mechanische 5000N trekbank

    Ontdek de TSF bij Checkline, een handmatige teststand met een hoge capaciteit die uitblinkt in zowel industriële als laboratoriumomgevingen. Deze teststand kan tot 5 kN (500kg) kracht ondersteunen en is ideaal voor een breed scala aan tests, inclusief destructieve tests en productintegriteitsbeoordelingen.

    Belangrijkste Kenmerken:
    • Hoge Capaciteit en Prestaties: In staat om aanzienlijke krachten te ondersteunen, ideaal voor zowel trek- als druktesten.
    • Robuuste Constructie: Uitgerust met een handwiel en een stevige kolom, wat de stabiliteit en controle tijdens de tests vergroot.
    • Veelzijdig Ontwerp: Beschikbaar in zowel horizontale (TSFH) als verticale (TSF) configuraties, deze teststand is aanpasbaar voor verschillende toepassingen en omgevingen.
    Speciale Kenmerken:
    • Configuratie Flexibiliteit: Biedt zowel verticale als horizontale oriëntaties om verschillende werkplekinstellingen en testvereisten te ondersteunen.
    • Uitgebreide Compatibiliteit: Ondersteunt alle standaard Mark-10 meters en accessoires, waardoor aangepaste en nauwkeurige testopstellingen mogelijk zijn.

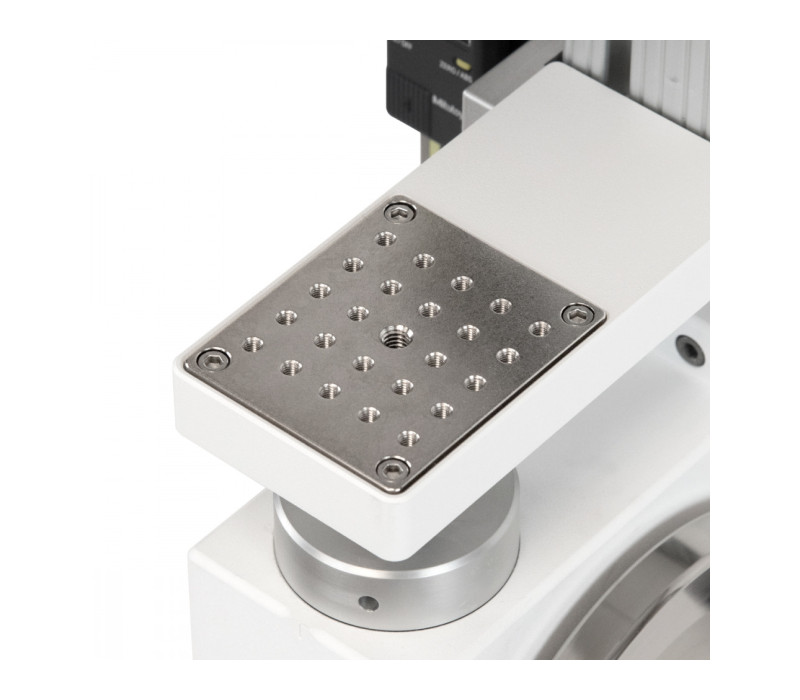

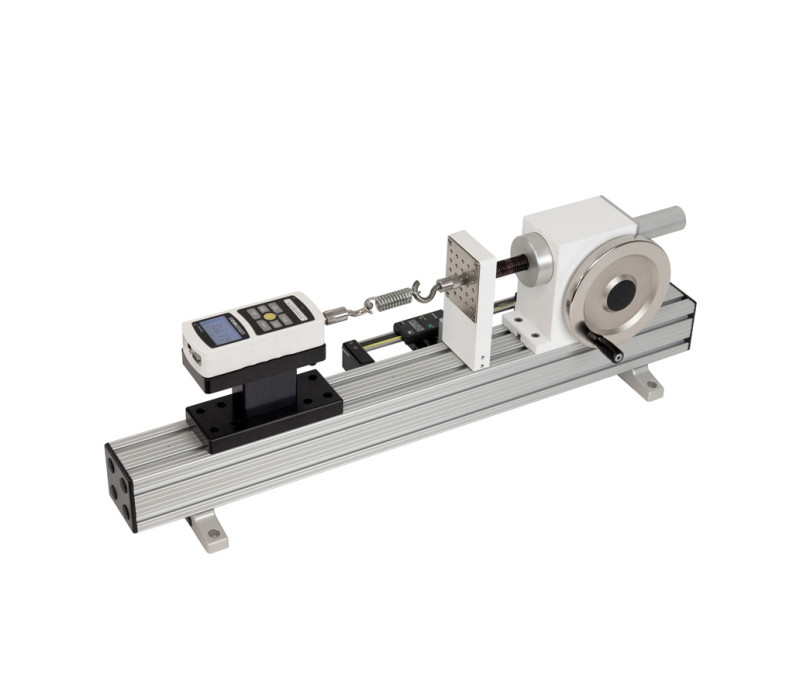

    • Montage Flexibiliteit: Voorzien van een stalen laadoppervlak met schroefdraadgaten om verschillende bevestigingen en grepen te accommoderen.
    • Precisiebeweging Controleren: Het zijmontage handwiel maakt fijne aanpassingen en snelle testacties mogelijk, wat de efficiëntie optimaliseert.
    Accessoires en Opties:
    • Geavanceerde Digitalisering en Automatisering: Inclusief opties voor een digitaal reisdisplay en veelzijdige montagekits, die de functionaliteit en aanpasbaarheid vergroten.

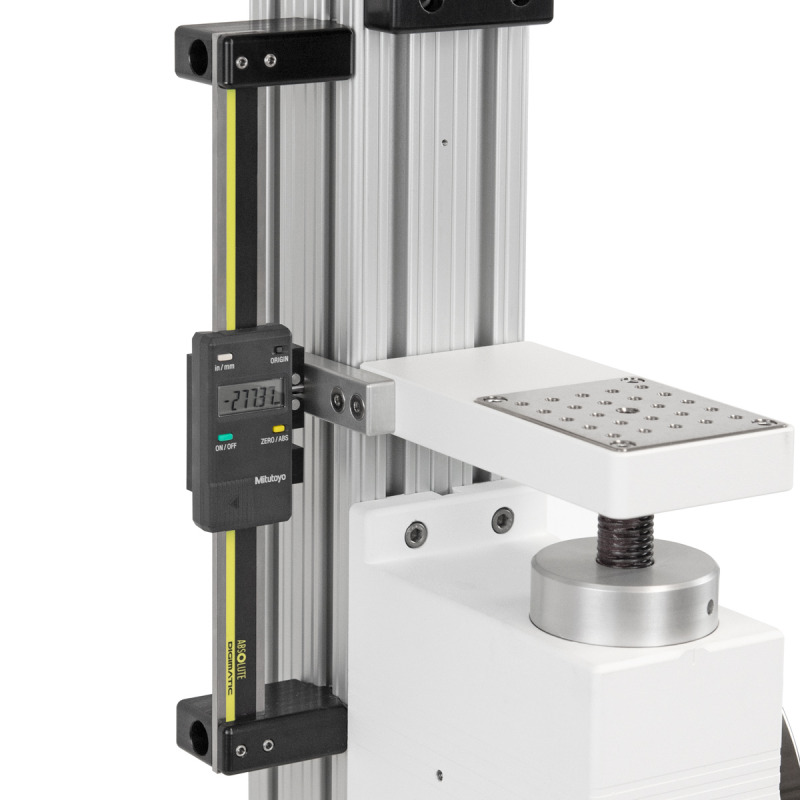

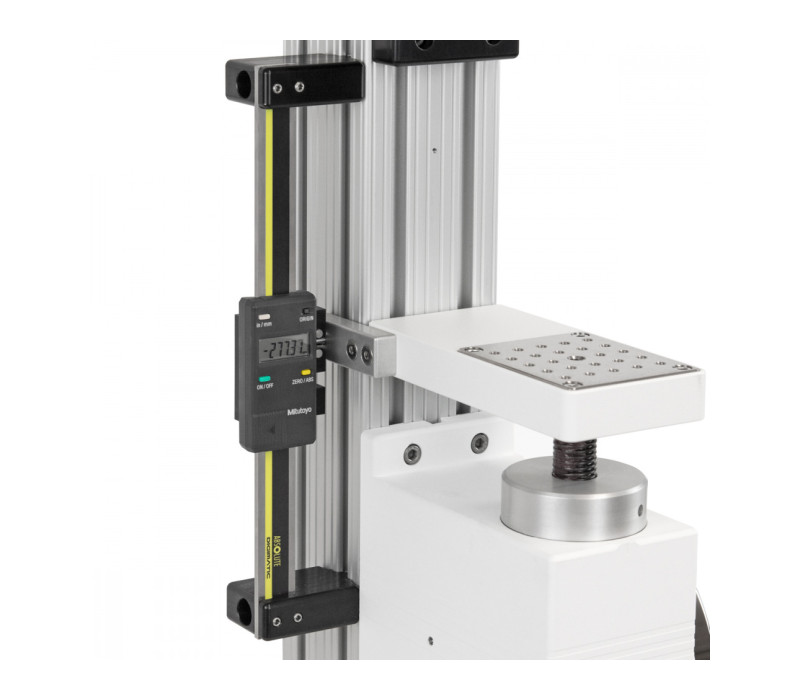

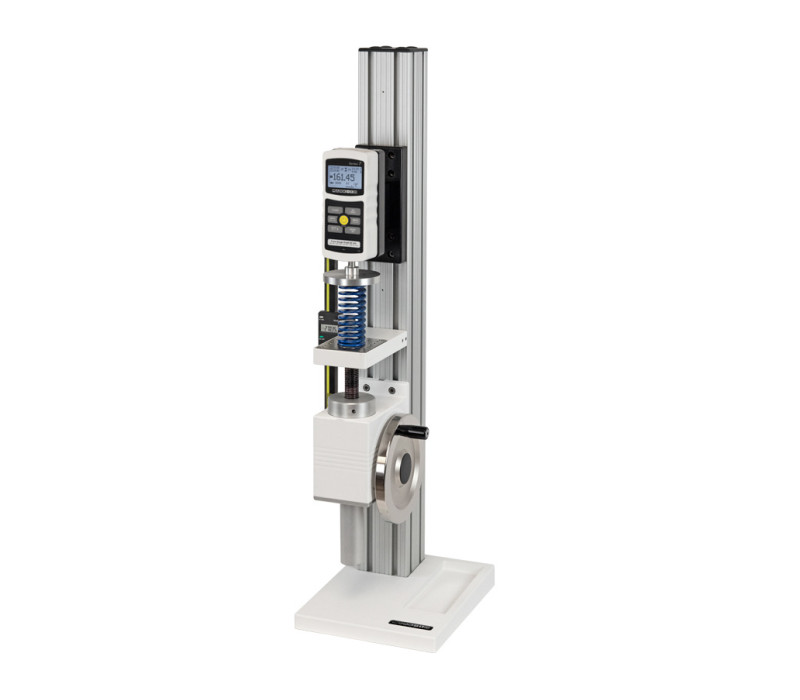

    • Optioneel Digitaal Verplaatsingsdisplay: Verkrijgbaar voor geautomatiseerde gegevensverzameling, wat de nauwkeurigheid verbetert en de documentatie vereenvoudigt.
    • Kolomverlengingen: Maakt testen met grotere monsters mogelijk, met meer flexibiliteit zonder de verplaatsingsafstand in te boeten.


    Voor meer gedetailleerde informatie over hoe de TSF en TSFH teststands uw kwaliteitsprocessen en productontwikkeling kunnen verbeteren, neem contact met ons op.
    € 2.658,00
    Nu bestellen
    • Montageblok met 25 #10-32 UNF gaten voor montage van bevestigingen
    • Soepele handwielbediening
    • Beschikbaar in verticale en horizontale uitvoeringen
    Leveromvang

    De TSF en/of TSFH kracht testbank wordt geleverd met de volgende accessoires:

    • G1009 compressie plaat, 5 cm diameter
    • G1009-1 compressie plaat, 7,5 cm diameter
    • G1028 kleine haak
    • G1030 adapter, 5/16-18M naar #10-32V
    • G1035 grote haak
    • G1037 koppel adapter, 5/16-18 V/V
    • G1038 medium haak
    • G1039 koppel adapter, #10-32 V/V
    • G1041 thread adapter, 5/16-18M to #1/2-20M
    • G1042 extra grote haak
    • G1044 1/2-20V adapter plaat met bevestigingsmateriaal
    • 5/16-18 draadeind met contramoeren
    • #10-32 draadeind met contramoeren
    • Bodemplaat/voet (TSF)
    • 2 Montagevoeten met bevestigingsmateriaal (TSFH)
    • extra eindkap voor de kolom met bevestigingsmateriaal (TSFH)
    • 4 Duimschroeven voor krachtmeters met een capaciteit van 0.5 N tot 2,25 kN
    • 4 Duimschroeven voor krachtmeters met een capaciteit van 4,45 kN tot 8.9 kN
    • Inbus sleutel set

    Manual test stand comparison

    ModelKrachtbereikMaximale testslagBelastingsmethodeVerplaatsingMaximale testverplaatsing
    ES05150N38mmVeerbelaste hendel26,7mm / hendel rotatie223mm
    ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
    ES20500N229mmBovenop gemonteerd handwiel1,5mm / wiel rotatie229mm
    ES301000N330mmVerticaal zijdelings gemonteerd handwiel1,3mm / wiel rotatie356mm
    TSA750(H)3750N95mm met eindstops
    152 zonder eindstops    		Hendel met tandheugel en rondsel, hendel kan in
    stappen van 30° worden gepositioneerd    		76,2mm / hendel rotatieVerticaal 267mm
    Horizontaal 368mm
    TSB100500N95mm met eindstops
    152 zonder eindstops    		Hendel met tandheugel en rondsel, hendel kan in
    stappen van 30° worden gepositioneerd    		76,2mm / hendel rotatie330mm
    TSC1000(H)5000N89mmIn-lijn gemonteerd handwiel2,5mm / wiel rotatieVerticaal 254mm
    Horizontaal 330mm
    TSF(H)5000N102mmVerticaal zijdelings gemonteerd handwiel0,34mm / wiel rotatieVerticaal 356mm
    Horizontaal 459mm
    - De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt.
    - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters.
    - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
    - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

    Afmetingen-TSF

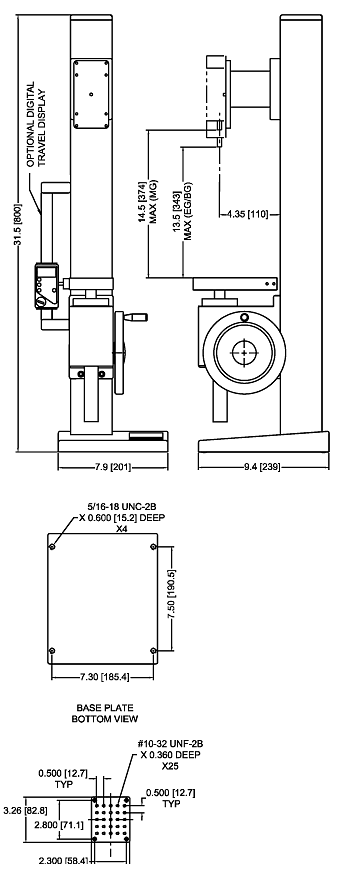

    TSF verticale testbank
    Afmetingen-TSF verticale testbank

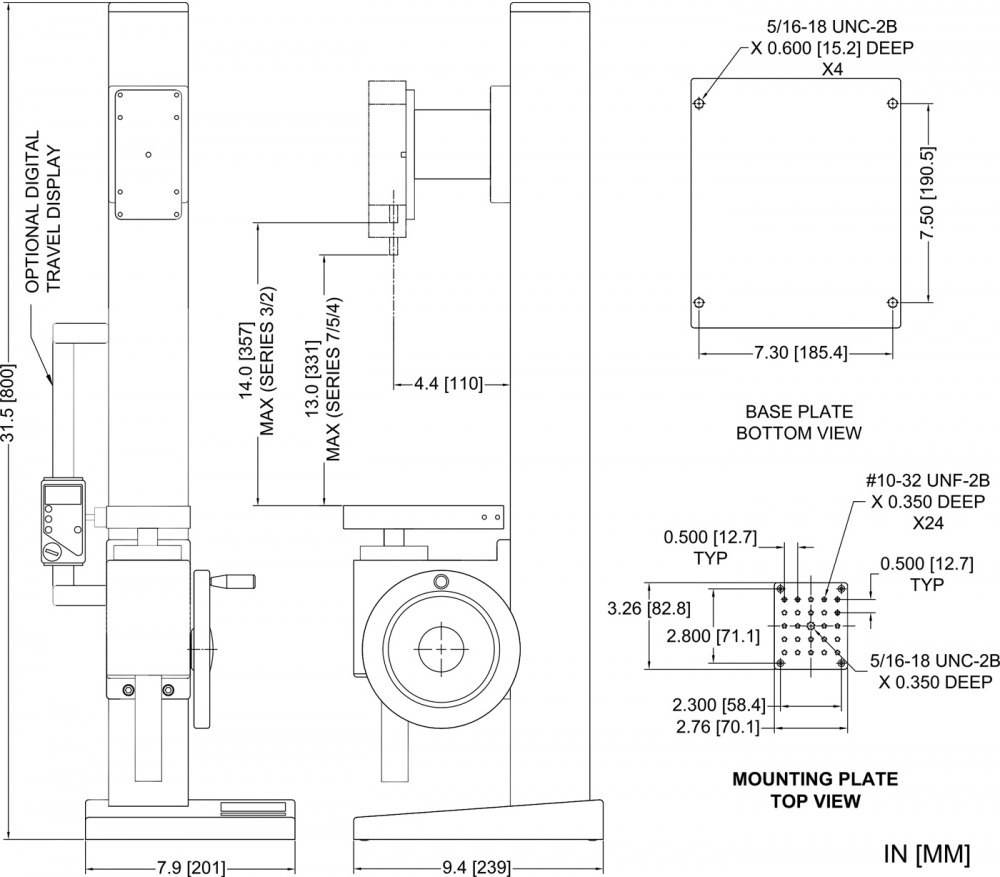

    Afmetingen van de TSF Mechanische verticale kracht testbank

    Alle maten zijn in inch met [mm] erachter

    TSFH horizontale testbank
    Afmetingen-TSFH horizontale testbank

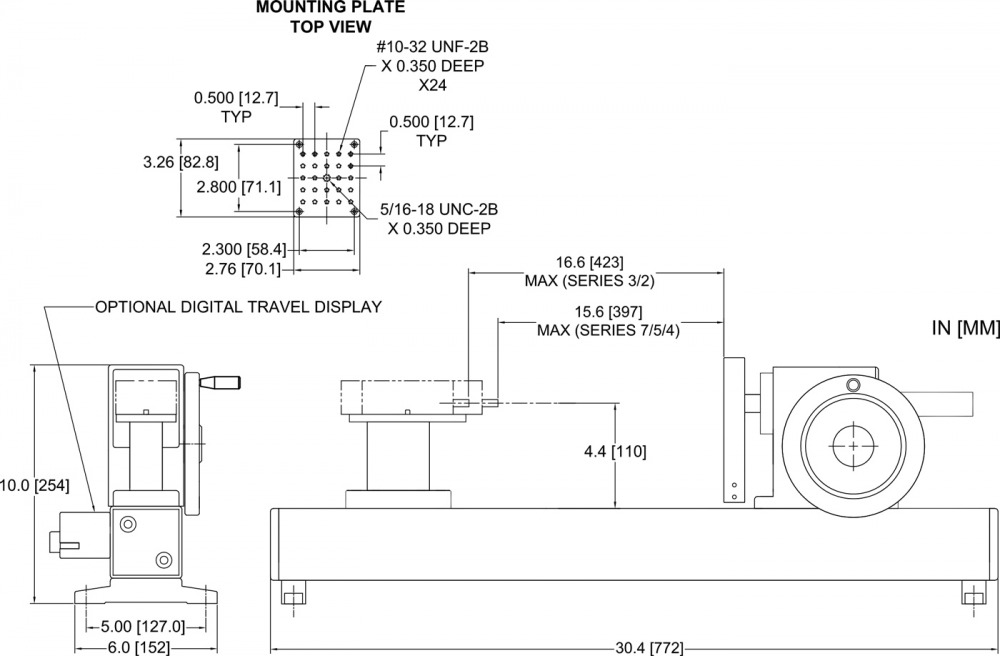

    Afmetingen van de TSFH Mechanische horizontale kracht testbank

    Alle maten zijn in inch met [mm] erachter

    TSF(H) Data sheet
    TSF(H) User Manual
    TSF Solid models
    TSFH Solid Models
    Capaciteit5 kN
    Maximale verplaatsing100 mm
    Afmetingen152mm x 203 mm x 660mm (B x D x H)
    Beweegsnelheid0,34 mm per omwenteling
    GewichtTSF: 16.3 kg
    TSFH: 13.6 kg
    Garantie3 jaar
