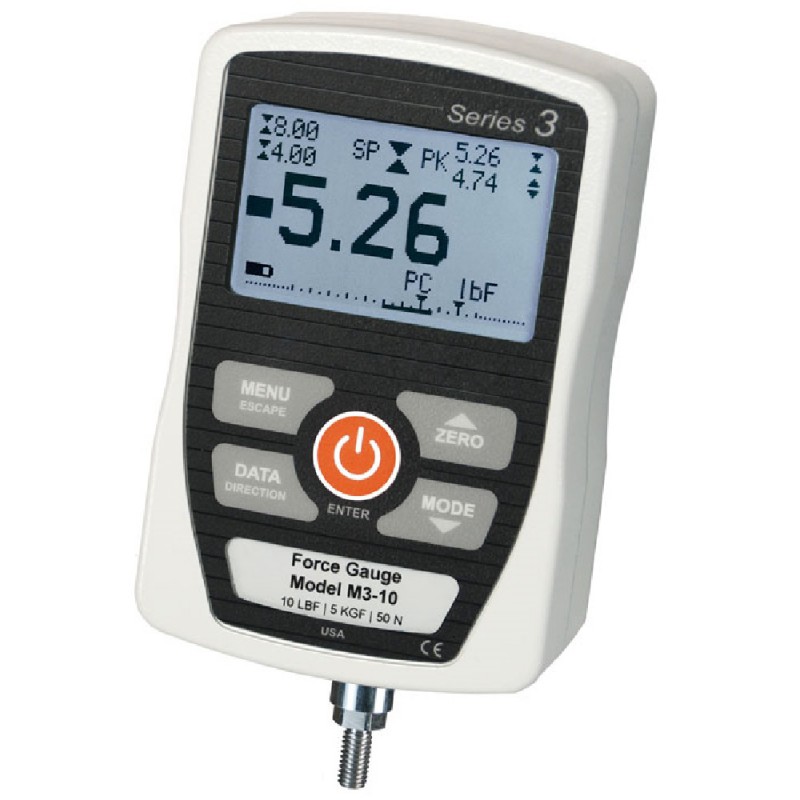

De Basis Series-3 Digitale Krachtmeters zijn ontwikkeld voor een breed scala aan toepassingen.
Met zijn compacte ontwerp heeft de Series-3 een bemonsteringsfrequentie van 2.000 Hz, ondersteunt hij 3 meeteenheden (afhankelijk van de versie) en kan via een USB-verbinding op een pc worden aangesloten.
De Series-3 Digitale Krachtmeters hebben een bereik van 0,5 N tot 2500 N, verdeeld in 11 stappen.
Het verlichte LCD-display toont alle instellingen en actuele meetgegevens.
Series-3 Krachtmeters kunnen worden gebruikt in combinatie met een breed scala aan testbanken en grijpinrichtingen.
De reeks Digitale Krachtmeters uit de Mark-10-serie is verkrijgbaar in een variatie van 5 meters, waarbij elk type meter beschikbaar is in een breed scala aan kracht bereiken.
Elk type meter heeft zijn eigen specificaties, in onderstaande tabel staan van elk type meter de belangrijkste specificaties.
Alle type meters zijn uitgerust met een oplaadbare batterij, een display met achtergrondverlichting en een omkeerbare aluminium behuizing.
De Series-# Digitale Krachtmeters zijn ontworpen om te worden gebruikt voor het meten van trek- en drukkrachten.
Mark-10 Digitale Krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur tot een speciaal gebouwd systeem om de vereiste taken uit te voeren.
| Model | lbF | kgF | gF | N |
|---|---|---|---|---|
| M3-012 | 0,12 x 0,0001 | - | 50 x 0,05 | 0,5 x 0,0005 |
| M3-025 | 0,25 x 0,0002 | - | 100 x 0,1 | 1 x 0,002 |
| M3-05 | 0,5 x 0,0005 | - | 250 x 0,2 | 10 x 0,01 |
| M3-2 | 2 x 0,002 | 1 x 0,001 | - | 10 x 0,01 |
| M3-5 | 5 x 0,005 | 2,5 x 0,002 | - | 25 x 0,02 |
| M3-10 | 10 x 0,01 | 5 x 0,005 | - | 50 x 0,05 |
| M3-20 | 20 x 0,02 | 10 x 0,01 | - | 100 x 0,1 |
| M3-50 | 50 x 0,05 | 25 x 0,02 | - | 250 x 0,5 |
| M3-100 | 100 x 0,1 | 50 x 0,05 | - | 500 x 0,5 |
| M3-200 | 200 x 0,2 | 100 x 0,1 | - | 1000 x 1 |
| M3-500 | 500 x 0,5 | 250 x 0,2 | - | 2500 x 2 |
| Model | M3-012 – M3-100 | M3-200 - M3-500 |
|---|---|---|
| Load Cell Draad | #10-32 UNF | 5/16-18 UNC |
Series 3 krachtmeter wordt geleverd in een draagkoffer met schuimvulling inclusief de volgende items:
| Afbeelding | Accessoire | M3-012 - M3-20 | M3-50 - M3-100 | M3-200 - M3-500 |
|---|---|---|---|---|
 | Verlengingsstang | G1024 | G1024 | G1031 |
 | Conus | G1026 | G1026 | G1033 |
 | Beitel | G1025 | G1025 | G1032 |
 | V-Groef | G1027 | G1027 | G1034 |
 | Plat | G1029 | G1029 | G1036 |
 | Haak | G1028 | G1038 | G1035 |
 | Koppelstuk | - | G1039 | G1037 |
Series-3 krachtmeter modellen M3-012 tot M3-500 hebben allemaal dezelfde afmetingen
Alle afmetingen zijn genoteerd in inches met metrische maten in (mm) erachter.
| Nauwkeurigheid | ±0,3% van volledige schaal ±1 cijfer |
| Meetfrequentie | 2000 Hz |
| Voeding | AC of oplaadbare batterij. Meerdere stappen lage batterijspanning indicator wordt weergegeven, meter schakelt automatisch uit wanneer stroomvoorziening kritiek wordt |
| Levensduur batterij | Verlichting display aan: tot 7 uur continu gebruik Verlichting display uit: tot 24 uur continu gebruik |
| Meeteenheden | lbF, gF, kgF, N (afhankelijk van het model) |
| USB uitgang | Configureerbaar tot 115.200 baud. |
| Configureerbare instellingen | Digitale filters, USB uitgang instellingen, verlichting, automatische uitschakeling, toets tonen, audio alarmen, standaard instellingen, kalibratie |
| Veilige overbelasting | 200% van volledige schaal (display geeft "OVER" weer bij 110% en hoger) |
| Gewicht | M3-012 - M3-100: 0,3 kg [0,7 lb] M3-200 - M3-500: 0,4 kg [0,9 lb] |
| Verzendgewicht | M3-012 – M3-100: 1,4 kg [3 lb] M3-200 – M3-500: 1,5 kg [3,2 lb] |
| Omgevingsomstandigheden | 0 - 40°C [40 – 100°F], max. 96% luchtvochtigheid, niet-condenserend |
| Garantie | 3 jaar |
| Series-7 Professioneel | Series-5 Geavanceerd | Series-4 Prestatie | Series-3 Basis | Series-2 Economisch | |
|---|---|---|---|---|---|
| Nauwkeurigheid | ±0,1% | ±0,1% | ±0,2% | ±0,3% | ±0,5% |
| Bemonsteringssnelheid | 14.000 Hz | 7.000 Hz | 3.000 Hz | 2.000 Hz | 500 Hz |
| Resolutie | 1/5.000 | 1/5.000 | 1/2.000 | 1/1.000 | 1/1.000 |
| Meeteenheden | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, gF, kgF, N (afhankelijk van het model) | lbF, kgF, N |
| Uitgangen | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB | Nee |
| - RS-232 | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Nee | N.v.t. |
| - USB | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | N.v.t. |
| - Mitutoyo (Digimatic) | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Nee | N.v.t. |
| - Analoog | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | N.v.t. | Nee |
| - Standaard toepassing I/O | Drie open-drain outputs, één input | Drie open-drain outputs, één input | Drie open-drain outputs, één input | N/A | Nee |
| - Instelpunt | Drie open-drain verbindingen | Drie open-drain verbindingen | Drie open-drain verbindingen | N/A | Nee |
| Inclusief Mesur-Lite software | Ja | Ja | Ja | Ja | Nee |
| Data uitgangfunctie | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | N.v.t. |
| ASCII commando ingesteld voor externe besturing | Volledige commando reeks | Volledige commando reeks | Alleen “? (opvragen huidige meting) | Alleen “? (opvragen huidige meting) | N.v.t. |
| Interface MESUR® meter en MESUR® Lite | Volledige communicatie | Volledige communicatie | Uitsluitend gegevensuitvoer op één punt of continu | Uitsluitend gegevensuitvoer op één punt of continu | N.v.t. |
| Interface met ESM303 / 750 / 1500 test stands | Volledige communicatie, inclusief PC besturing | Volledige communicatie, inclusief PC besturing | Beperkt tot kracht data, bescherming tegen overbelasting en kracht instelpunten | N.v.t. | Nee |
| Datageheugen | 5.000 metingen, met output | 1.000 metingen, met output | 50 metingen, met output | Nee | Nee |
| Datageheugen verwijdering | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | N.v.t. | N.v.t. |
| Statistische berekeningen en uitvoer naar pc | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | N.v.t. | N.v.t. |
| Breuk detectie | Ja | Nee | Nee | Nee | Nee |
| 1ste / 2de piek detectie | Ja | Nee | Nee | Nee | Nee |
| Programmeerbare voetschakelaar besturingskabel | Ja | Nee | Nee | Nee | Nee |
| Gemiddeld mode | Ja | Ja | Nee | Nee | N.v.t. |
| Externe trigger-modus | Ja | Ja | Nee | Nee | Nee |
| Analoge belastingsbalkgrafiek weergegeven op het display | Ja | Ja | Ja | Ja | Nee |
| Instelpunten (voor goed/afkeur-indicatie) | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Nee |
| Wachtwoord beveiliging | Ja, voor kalibratie en individuele toetsen | Ja, voor kalibratie en individuele toetsen | Nee | Nee | Nee |
| Piekwaarden worden altijd weergegeven | Ja | Ja | Ja | Ja | Nee (Peak mode must be selected) |
| Programmeerbare akoestische tonen | Ja | Ja | Ja | Ja | Nee |
| Kalibratie procedure | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configurable number of data points (up to 10 in each direction) |
| Uitgangen overbelasting | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Nee | N.v.t. |
| Overbelastingsbeveiliging | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) |
