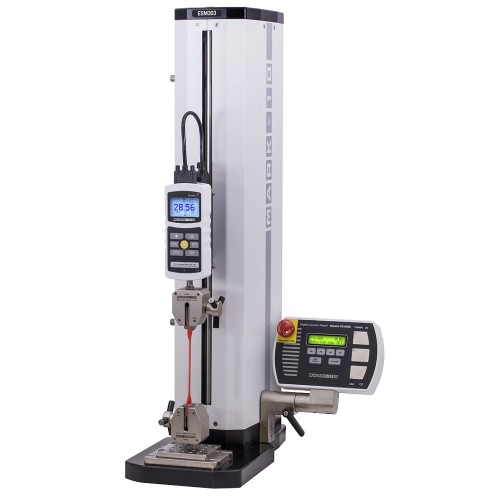

ESM303 Gemotoriseerde Teststand met PC besturing


Gemaakt in de Verenigde Staten van AmerikaDe ESM303 is een volledig configureerbare gemotoriseerde teststand, voor trek- en druktesten tot 1,5 kN. Door het robuuste ontwerp is deze teststand zeer geschikt voor zowel laboratorium als produktie-omgevingen.

De ESM303 wordt door een stappenmotor aangedreven, deze borstelloze electromotor zorgt voor een soepele en stille werking zonder snelheidsschommelingen bij belasting

Dankzij zijn modulaire systeem is de ESM303 eenvoudig aan te passen voor elke toepassing.

Wanneer de standaard bewegingsruimte onvoldoende blijkt voor uw toepassing, kan de ESM303 worden uitgebreid met een enkel- of dubbel-kolom(s) modules.
Deze zijn beschikbaar in diverse lengtes: 150mm, 300mm of 600mm.

Door de grote beschikbare meetruimte in zowel hoogte als diepte is deze trekbank zeer geschikt voor vele verschillende toepassing. Daarnaast maken de vele optioneel beschikbare functies zoals breukdetectie, hysterese testen, limiet testen voor kracht en/of afstand, verlengingstesten, constante krachttesten, compressietesten en meer deze trekbank zeer breed inzetbaar.

Individuele functies zoals verplaatsingsmetingen, hysterese testen, constante krachttesten, etc. kunnen dan wel vooraf gekocht worden dan wel met een activeringscode op de meetplaats. Dit à la carte platform zorgt voor aangepaste configuratie afhankelijk van de toepassing en het budget.

De setup van het monster en de nauwkeurige positionering hiervan zijn heel simpel met de beschikbare FollowMe™ op kracht gebaseerde positionering - met behulp van uw hand, duw/ trek de krachtmeter of de laadcel om de kruiskop te bewegen op een variërende snelheid.

Gebruik verschillende testmethoden door een eenvoudig te gebruiken menu waarbij de configuratie van de test snelheid, kracht- en afstandsbeperkingen, hysterese testen, belasting, en vele andere functies, met een wachtwoord beveiligd kunnen worden. Sla tot 50 verschillende meetprofielen op om verschillende testmethodes te gebruiken.

Kracht- en bewegingsgegevens kunnen op een PC worden overgedragen om ze in grafieken weer te geven en te analyseren middels de MESUR™gauge software. Ook kan de teststand volledig aangestuurd worden door een PC met een op maat geschreven programma met ASCII communicatie.


Eigenschappen

Gebruikersvriendelijke interface
Robuuste aluminum omhoog/omlaag/stop toetsen zijn speciaal ontworpen voor industriële omgevingen. Zero Travel and FollowMeTM toetsen dragen bij aan gebruiksgemak. De interface is los te koppelen voor besturing op afstand.





Limiet schakelaars
Instelbare boven- en ondergrens limietschakelaars stoppen de beweging van de teststand met een herhaalbaarheid van 0,025 mm.







Aanpasbare bevestingingsplaat met T-slot basis
De bevestigingsplaat kan verplaatst worden in X- en Y-richting voor nauwkeurige plaatsing van het monster. Matrix van schroefgaten voor montage.






Modulair ontwerp
Alle elektronica zijn op één enkel paneel bevestigd waardoor ze makkelijk bereikbaar en eenvoudig te demonteren voor updates en onderhoud.







FollowMe
Kruiskop beweging reageert op handmatig duwen tegen of trekken aan de krachtmeter of weegcel. Ideaal voor snelle opstelling en positionering.






Krachtmeters
Overweeg het gebruik van een Series 7 of 5 meter voor kracht vs. tijd of kracht vs. bewegings metingen, en om alle meetfuncties van de teststand te benutten.






Grepen en snelwissel adapters
Groot schala aan grepen voor treksterkte, compressie en gespecialiseerde applicaties. Snewlwissel adapters zorgen voor een snelle montage en loskoppeling van grepen en voorkomen rotatie.





Indicator / laadcel adapter
Geschikt voor alle Mark-10 indicatoren en Series R01 of R03 krachtsensoren. Inclusief bevestigingsmateriaal.







Enkele kolom extensies
Verhoog de verticale bewegingsruimte voor lange monsters. Drie lengtes beschikbaar - 150, 300 en 600 mm







Dubbele kolom extensies
Geschikt voor monsters met een breedte tot 508 mm, of een doorsnede van ø546 mm.
Drie hoogtes beschikbaar - 150, 300, en 600 mm. Basis bevat rijen T-sloten voor bevestiging.





MESUR gauge software
Draag kracht vs. tijd of kracht vs. afstand data over via de ESM303’s USB poort. MESURgauge maakt grafieken en tabellen, berekent statistieken, een beschikt over rapportage en overdrachtsfuncties.

Kenmerken

  • Instelbare snelheid
  • Instelbare, verwijderbare controller met intuïtieve menu navigatie
  • Motorisch aangedreven, soepel en eenvoudig gebruik zonder snelheidsvariatie onder belasting
  • Compact, geschikt voor volle werkbanken
  • Boven- en ondergrens limietschakelaars
  • Wachtwoord bescherming voor testprofielen
  • USB output van kracht vs. tijd of kracht vs. beweging
  • Ergonomisch design
  • Geïntegreerde elektronica, makkelijk los te koppelen en te transporteren
  • Aanpasbare bevestigingsplaat met T-slot basis

Specificaties

Belastingscapaciteit
1.5 kN @ tot 24 in/min (610 mm/min)
1 kN @ >24 in/min (610 mm/min)
Maximale Meetruimte
457 mm
Maximale Bewegingsruimte
508 mm (extensies beschikbaar)
Snelheid Bereik
Standaard: 13 - 330 mm/min
Optioneel: 0,5 - 1.100 mm/min
Nauwkeurigheid Snelheidsinstelling
± 0,2%
Snelheidsvariatie met Belasting
± 0% (motorisch aangedreven)
Bewegingsnauwkeurigheid
± 0,05 mm per 250 mm
Bewegingsresolutie
0,02 mm
Herhaalbaarheid Limietschakelaar
0,03 mm
Voeding
Universele ingang 80-240 VAC, 50/60 H
Gewicht
25,6 kg
Garantie
3 jaar

Accessoires


Downloads


Optionele Functies

Functie Onderdeel No. Beschrijving Vereisten
FollowMe AF008 Kruiskop beweging reageert op handmatig duwen tegen of trekken aan de krachtmeter of weegcel. Door meer kracht uit te oefenen, wordt de snelheid verhoogd. Ideaal voor snelle opstelling en positionering. • Serie 7 of 5 meter of indicator met laadcel.
• 09-1214 interface kabel
Bewegingsindicatie AF009 Beweging wordt aangegeven op het display via een USB uitgang. Een interne schaalverdeling met Renishaw technologie garandeert een significant hogere nauwkeurigheid dan conventionele ontwerpen. Speling en niet-lineariteit worden vrijwel volledig geëlimineerd. • Installatie van hardware op de werkplaats.
• Als gegevensoverdracht op een PC vereist is, voeg 09-1214 en 09-1158 kabels en een Serie 7 of 5 meter of indicator met laadcel toe.
Computer Bediening AF010 De ESM303 kan volledig via een PC aangestuurd worden door middel van een speciaal ontworpen programma dat ASCII communicatie ondersteunt. Ook kan de trekbank via een PC bediend worden met behulp van de Chatillon TCD set en Nexygen TCD software (niet verkrijgbaar via Checkline). • Serie 5 of 7 krachtmeter
• AF009 bewegingsindicatie
• AF011 programmeerbare bewegingspunten
• 09-1214 interface kabel
• 09-1158 USB output kabel
Programmeerbare Bewegingsgrenzen AF011 De ESM303 kan stoppen bij of bewegen tussen de programmeerbare kleinste en grootste bewegingsafstanden. • AF009 bewegingsindicatie optie
Bescherming tegen Overbelasting AF012 Beschermt een krachtmeter of krachtsensor tegen overbelasting. De gebruiker stelt het gewenste belastingspercentage van de volledige schaal van de meter in. Het aanpasbare analoge uitgangsvoltage maakt het mogelijk dat de ESM303 kan werken met vrijwel iedere krachtmeter met een analoge uitgang. • Serie 7 of 5 meter of indicator met laadcel
• 09-1214 interface kabel
Automatische Terugkeer AF013 De kop beweegt naar een eindschakelaar, kracht, of bewegingspositie, stopt en keert vervolgens met volle snelheid om naar de andere eindschakelaar, kracht, of bewegingspositie. • Bij terugkeer na een krachtpunt: Serie 7 of 5 meter of indicator met laadcel, en 09-1214 interface kabel
• Bij terugkeer na een bewegingspositie: AF011 programmeerbare bewegingslimieten
• Bij terugkeer na een stop: AF019 stop detectie optie en 09-1214 interface kabel
Heen en weer bewegen/ Interval tijd AF014 Zelfde als automatische terugkeer, maar met de mogelijkheid om tot 100.000 bewegingen te programmeren. Programmeerbare interval tijd voor boven- en ondergrenzen (onafhankelijk in te stellen) kan tot 10.000 seconden worden ingesteld. • Zelfde als automatische terugkeer, met dezelfde snelheid in iedere richting. Voeg AF016 toe voor onafhankelijke stijg- en daalsnelheden.
Onafhankelijke Snelheden Omhoog en Omlaag AF016 Configureerbare snelheden voor bewegingen omhoog en omlaag. -
Lage Snelheid Extensie AF017 Breidt het snelheidsbereik naar beneden uit tot 0,5 mm/ min. -
Hoge Snelheid Extensie AF018 Breidt het snelheidsbereik naar boven uit tot 1.100 mm/ min. -
Stop Detectie¹ AF019 Kruiskop stopt bij een directe daling in kracht. Programmeerbaar percentage van piekkracht. • Serie 7 of 5 meter of indicator met laadcel
• 09-1214 interface kabel
Behoud Laadkracht¹ AF020 Pas dynamisch de positie van de kruiskop aan om een ingestelde laadkracht te behouden voor een niet-ingestelde of ingestelde tijdsduur. • Serie 7 of 5 meter of indicator met laadcel
• Gebruik bij het instellen van een tijdsduur AF014 heen en weer bewegen/ interval tijd
• 09-1214 interface kabel
Voorbelasting/ Sample Touch AF021 Stopt de kruiskop en/ of zet het bewegingsdisplay terug op nul bij een initiële voorbelasting. Dit is handig bij trek, compressie, veer, rek, en andere applicaties. Voorbelasting is instelbaar als percentage van de krachtmeter's/ laadcel's volledige schaal. Drie modi: (1) stop, (2) stop en op nul, en (3) op nul zonder te stoppen. • AF009 bewegingsindicatie
• Serie 7 of 5 meter of indicator met laadcel
• 09-1214 interface kabel
Profielen¹ AF022 Sla sets testparameters op en hergebruik ze, zoals snelheden, bewegingslimieten, voorbelastingen, etc. Tot 50 profielen kunnen opgeslagen worden. -
Pakket met Alle Opties AFCOMP Bevat alle bovengenoemde functies, plus 09-1214 interface kabel en 09-1158 USB kabel. Een Serie 7 of 5 meter of indicator met laadcel is vereist.

Afmetingen

Afmetingen Gemotoriseerde Krachtmeter Trekbanken ESM303


Leveromvang

De ESM303 wordt geleverd inclusief:
  • 5” Verlengingskabel
  • Kleine haak
  • Medium haak
  • #10-32 Koppeler
  • 2” Dia. compressieplaat
  • Meter/indicator bevestigingsschroeven
  • Allen set inbussleutels
  • Resource CD
