G1076 Draadklem Greep

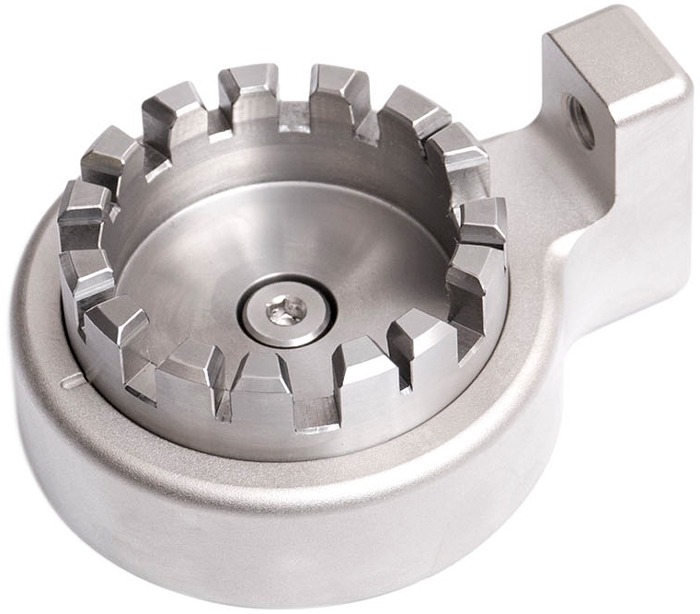

Gemaakt in de Verenigde Staten van AmerikaDe G1076-draadterminalgreep is een armatuur in revolver-stijl, ontworpen om draadterminals, kabels, connectoren en andere testmonsters vast te houden voor trektesten.
Het draaiwiel van deze handgreep is voorzien van 15 sleuven met een opening van 0,7 tot 6,3 mm en heeft een capaciteit tot 2,5 kN.

De beugel die het revolverwiel vasthoudt, wordt aangesloten op een krachtmeter of loadcell in een testopstelling met zijn 5/16-18 UNC binnendraad.
Het wordt ingesteld door simpelweg de juiste opening naar de gewenste maat te draaien, geïntegreerde magneten houden het wiel in de gekozen positie.

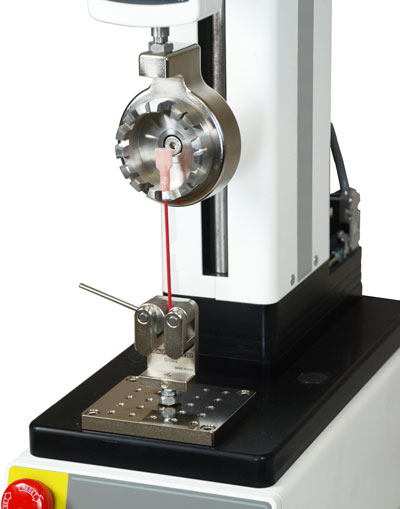

De G1076 draadterminalgreep wordt vaak gebruikt in combinatie met de G1002 dubbele rolgreep.

Dit armatuur wordt geleverd met een 5/16-18M naar #10-32F draadadapter, 5/16-18 M/M tapeind met contramoeren en #10-32 M/M tapeind met contramoeren.

Er is een optionele ringterminalbevestiging (WT3002) met meerdere pingroottes van 3,2 tot 9,5 mm diameter verkrijgbaar.
Een andere optie is een blanco machinaal bewerkbare klembevestiging (WT3003), hiermee is het mogelijk om unieke monstervormen en -afmetingen te creëren.


Kenmerken
  • Roterende ring met magnetische pallen klikt vast op de gewenste sleufbreedte
  • Geschikt voor draaddiameters van 0-6,3 mm
  • Inclusief draadadapters voor de montage van - 5 / 16-18M tot # 10-32F draadadapters en # 10-32 M / M schroefbouten met tegenmoeren
  • Beschikbaar blanco ring voor unieke testmonster afmetingen

Afmetingen
Afmetingen-G1076


Maten staan genoteerd in inches met metrische maten in [mm] er achter


Specificaties
Capaciteit2,5 kN
Gewicht0.45 Kg (1.0 lb)
Formaat groeven : mm (in):0,7 (0.03), 1,0 (0.04), 1.5 (0.06), 2,0 (0.08), 2,3 (0.09), 2,8 (0.11), 3,0 (0.12), 3,5 (0.14), 3,8 (0.15), 4,3 (0.17), 4,5 (0.18), 5,1 (0.20), 5,3 (0.21), 5,8 (0.23), 6,3 (0.25)
Draad diameter range0 - 6.3 mm (0 - 0.25 in)
