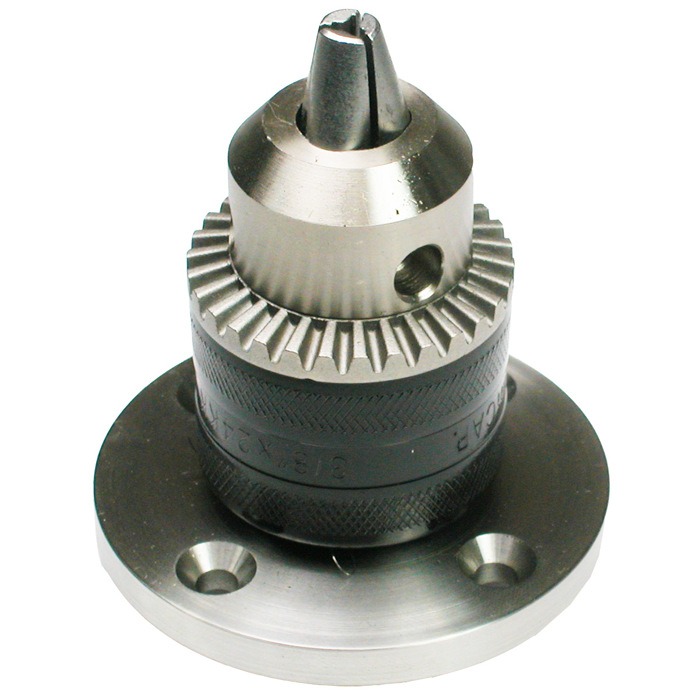

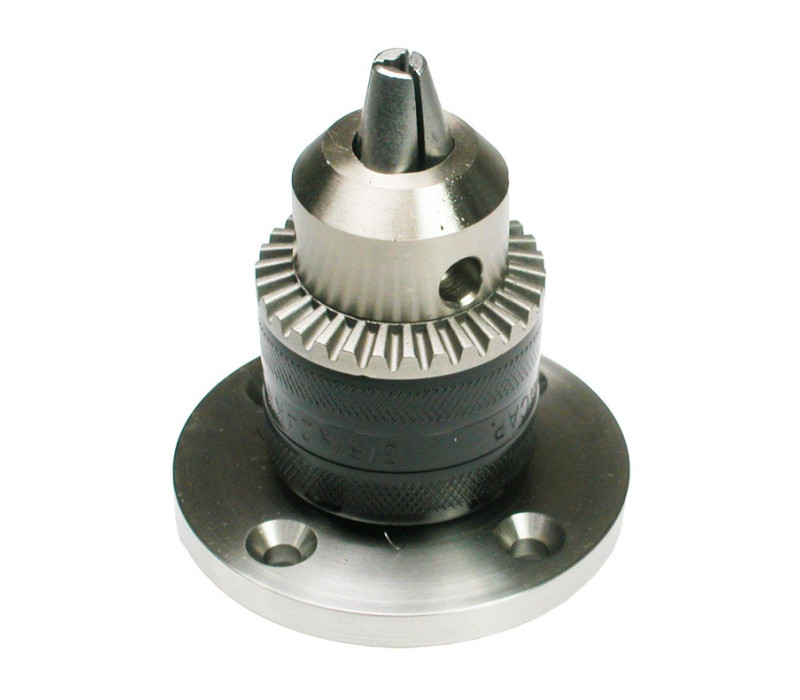

G1022 Spankop Grepen voor TSTM

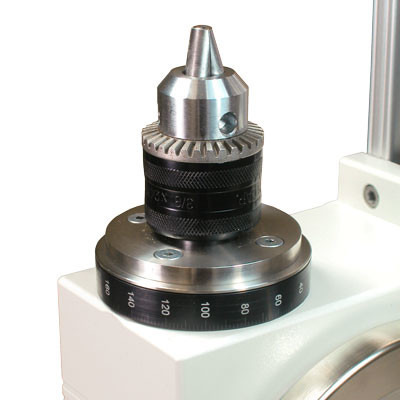

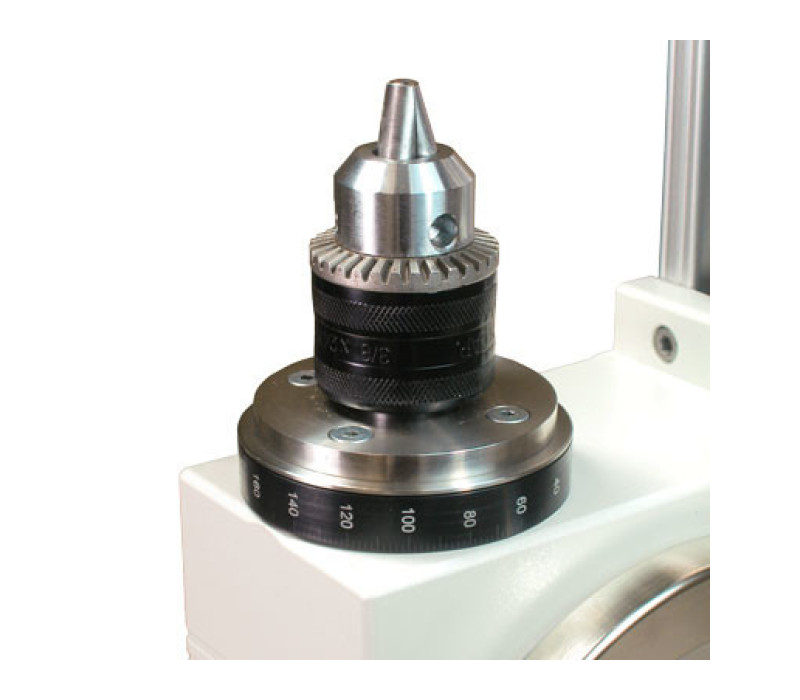

G1022-2 bevestigd op de montageplaat van een torque test stand

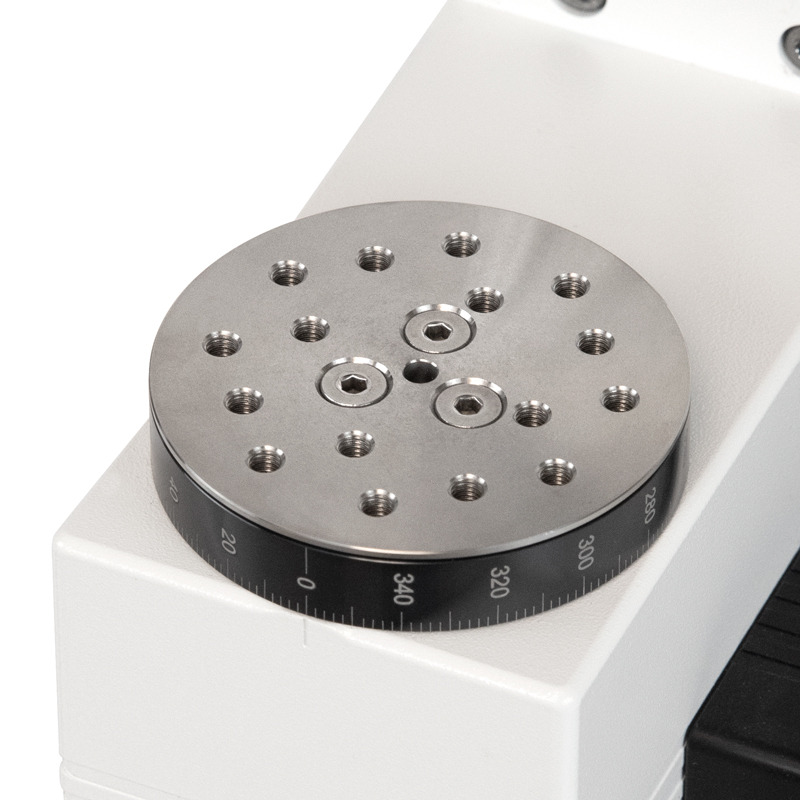

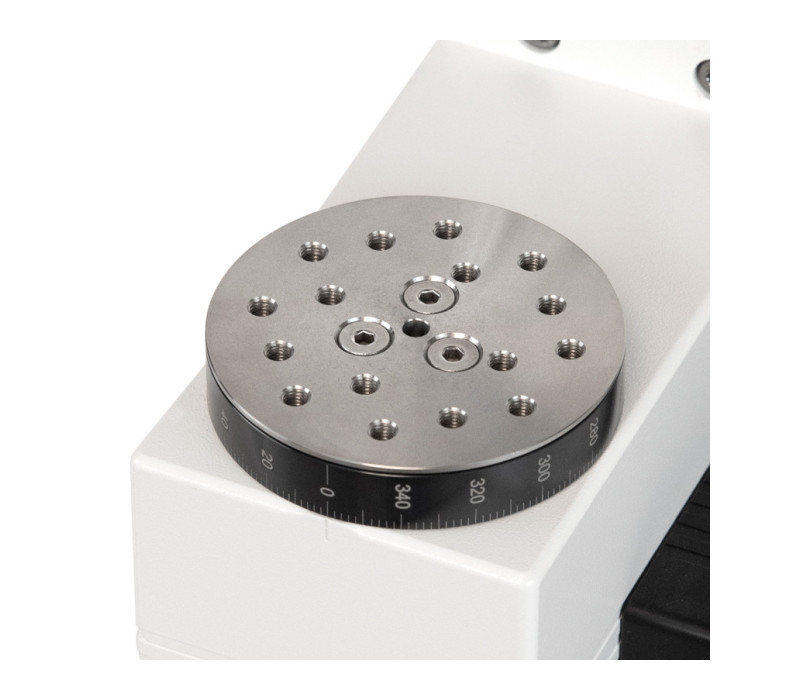

De roterende montageplaat van een TST(M) testbank bevat een matrix van draadgaten oa voor montage van de G1022 Jacobs boorkopgreep

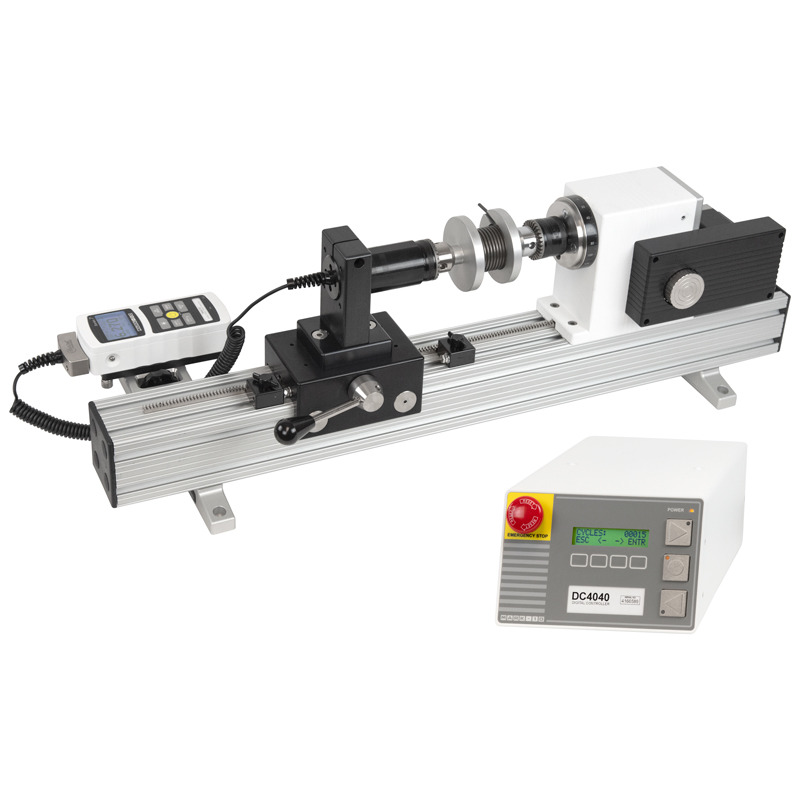

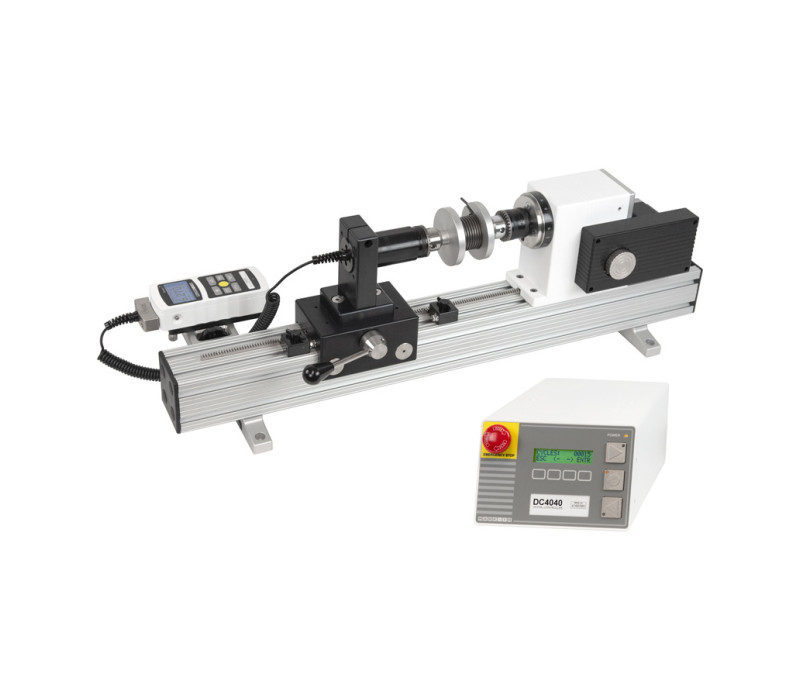

De TSTMH-DC horizontale geavanceerde gemotoriseerde torque-testbank wordt getoond in een toepassing voor het testen van torsieveren met een G1022 bevestigd aan de montageplaat.

G1022 Spankop Grepen voor TST(M)(H)

De Jacobs Chuck Grips uit de G1022-serie zijn ontworpen voor gebruik met de TST(M)-testbanken voor de uitvoering van torque-testen.

Ze worden rechtstreeks op de bevestiging gaten in de montageplaat gemonteerd en kunnen testmonsters of armaturen tot een testkracht van 11,3 Nm vasthouden.

G1022 Jacobs boorkopgrepen zijn er in drie formaten met een monstercapaciteit van 0,7 tot 12,7 mm.

Bij elke G1022 wordt een boorkopsleutel meegeleverd.

Beschikbaar in drie formaten
Capaciteit 11,3 Nm
Wordt rechtstreeks op de montageplaat van een TST(M)(H) torque testbank
Wordt geleverd met boorkop sleutel

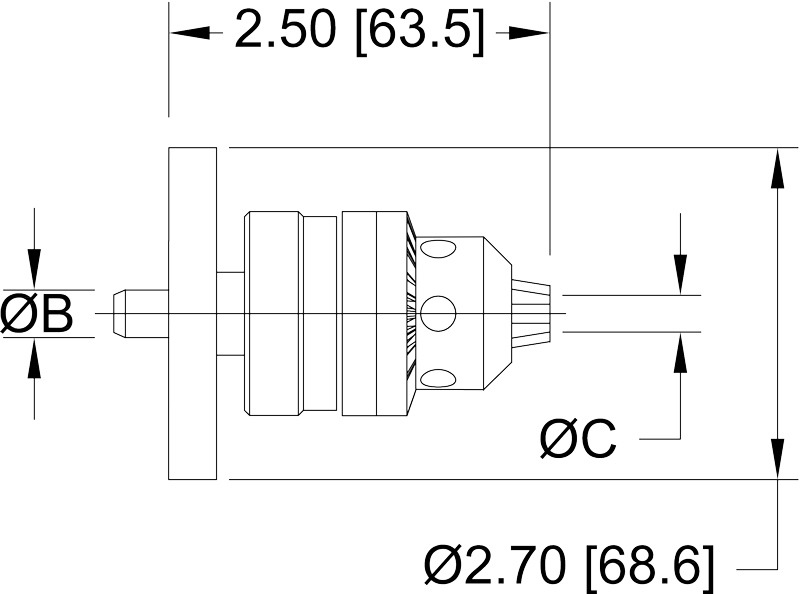

G1022-1,-2,-3

D1 no header

Model	ØB	ØC
G1022-1	0.188 [4,7]	0.028 - 0.250 [0.7 - 6.3]
G1022-2	0.188 [4,7]	0.062 - 0.375 [1.6 - 9.5]
G1022-3	0.188 [4,7]	0.078 - 0.500 [2 - 12.7]
Maten staan genoteerd in inch met metrische formaten in [mm] er achter.

Capaciteit	11,3 Nm [100 lbFin]
Testmonster formaat	G1022-1: 0,7-6,3 mm diameter (0.028"-0.25") G1022-2: 1,6-9,5 mm diameter (0.062"-0.375" ) G1022-3: 2,0-12,7 mm diameter (0.078"-0.5")
Gewicht	230 g [0.5 lb]
Inclusief	Boorkop sleutel

Producten

Item	Product	Prijs	Aantal	Actie
130803	G1022-1 Jacobs chuck grip for TST-Series, 0.028"-0.25"dia
131921	G1022-2 Jacobs chuck grip for TST-Series, 0.062"-0.375"dia
131922	G1022-3 Jacobs chuck grip for TST-Series, 0.078"-0.5"dia

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
