TST / TSTH Handmatige Draaimoment Teststandaard

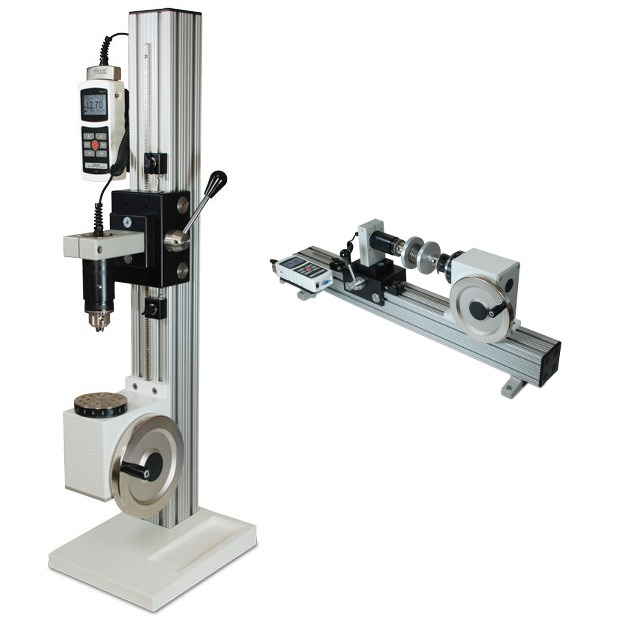

Gemaakt in de Verenigde Staten van AmerikaDe TST verticale en TSTH horizontale handmatige torque-testbanken zijn ontwikkeld voor een verscheidenheid aan testtoepassingen tot 11,5 Nm en linksom en rechtsom roterend meten. Net als de TSTM-DC-testbanken kunnen ze worden gebruikt voor het testen van het koppel van bevestigingsmiddelen, het testen van flessendoppen, het testen van torsieveren en meer.

De TST-torque-testbank wordt met een hendel bediend om de op- en neerwaartse beweging te ondersteunen, de koppeloverdracht wordt gegenereerd door een soepele handwielbediening die de roterende torque-basisplaat met schroefgaten draait. Torque-sensoren worden direct aan de bewegende adapter op de kolom van de testopstelling gemonteerd en zijn verkrijgbaar in verschillende modellen en capaciteiten.

Een optionele digitale hoekindicator is handig voor, bijvoorbeeld, het testen van torsieveren, het testen van medische hulpmiddelen en andere toepassingen.

De TST(H) vereist een kracht / torque-indicator zoals de Model 3I, 5I of 7I, die de torque waarde weergeeft die wordt gemeten door een sensor. De TST(H) is alleen een testopstelling. Om torque te meten, zijn een torque-sensor, een Indicator en geschikte grepen en adapters nodig.

We helpen u graag bij het vinden van de, voor u, meest geschikte configuratie. Neem contact met ons op voor meer informatie.


Kenmerken
  • Instelbare eindaanslagen
  • Capaciteit: 11,5 Nm
  • Testsnelheid: 12° per handwiel omwenteling
  • Hoekaanduiding met 2° resolutie (optionele digitale hoekindicator heeft 0,1° resolutie)
  • Draaimoment basisplaat met schroefgaten voor grip-, adapter- en armatuur-bevestiging
  • Soepele handwiel bediening
  • Hendel bediende slede beweegt de meetkop op en neer voor het opspannen en verwijderen van monsters
  • Maximale hoekverplaatsing: geen limiet
  • De TSTH wordt geleverd met een sleutelset

Video


Leveromvang

De TST en/of TSTH torque-testbanken omvatten:

  • Testbank voor torque-meting
  • Basis (TST)
  • Montageliggers met hardware (TSTH)
  • Kolom eind kap
  • 4x duimschroeven voor basisvoet installatie
  • Boormal voor montagegaten (TST)
  • Extra kolom eind kap met hardware (TSTH)
  • Inbussleutel set


Afmetingen
Afmetingen-TST


Afmetingen van de TST verticale torque test stand,
alle afmetingen zijn in inch met [mm] erachter.

Afmetingen-TST


Afmetingen van de TSTH horizontale torque test stand,
alle afmetingen zijn in inch met [mm] erachter.


Accessoires

Categorie Draaimomentmeter accessoires


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Momentmeters en Draaimoment testers.

Meer details

Categorie  Draaimomentmeter accessoires 0

Jacobs Chuck Grip For TST Torsie Greep voor TSTM


  • Torsie Greep voor TST-testbank

Meer details

Jacobs Chuck Grip For TST Torsie Greep voor TSTM 126097

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken


  • Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

Meer details

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken 126115

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

Specificaties
Maximaal draaimoment:11,5 Nm
Maximale hoekbeweging:Geen limiet
Opspanbare ruimte: 104 mm
Hoeksnelheid:12° per omwenteling van wiel
Maximale slede verplaatsing:394 mm
Slede verplaatsing snelheid:26,6 mm / omwenteling van hendel
