G1023 Universele Flessen Greep voor TST
De G1023 Universal Bottle Grip is ontworpen om ronde, vierkante of vreemde vormen vast te houden tijdens torsie- of krachttesten.

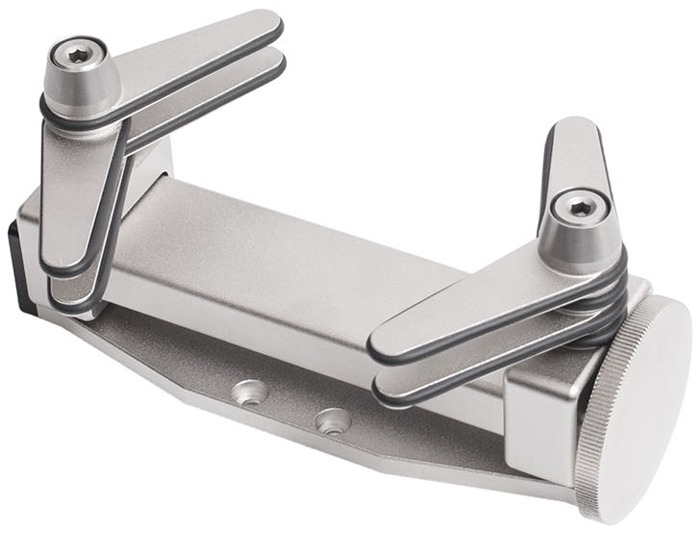

Het heeft een uniek ontwerp met 8 stalen vingers voorzien van rubberen randen, dat flexibel is om verschillende vormen vast te houden tijdens torsie- en trektesten.
Test items zoals flessen, potten, containers of andere vreemd gevormde voorwerpen kunnen voor verschillende tests worden vastgeklemd.
In combinatie met het G1109 90° afpelapparaat, AC1080 vereist, kunnen afpeltesten worden uitgevoerd, een breed scala aan vormen kan afzonderlijk worden gepositioneerd onder hoeken tot 180°.
De G1023 heeft een maximale klemradius van 61 mm (122mm diameter), een maximum torque-capaciteit van 11,3 Nm en een kracht-capaciteit tot 250 N.
Eerst wordt de hoek van elke vinger ingesteld, vervolgens worden de twee segmenten tegen het testmonster geklemd.
De armen kunnen tot een hoek van 180° worden gesteld.
De G1023-flessengreep wordt geleverd met het bevestigingsmateriaal voor montage op een TSTM-testbank.
Kenmerken
- Individueel stelbare met rubber gevoerde grijparmen
- Te gebruiken voor torque en trekkracht testen
- Geschikt voor een diversiteit aan vormen

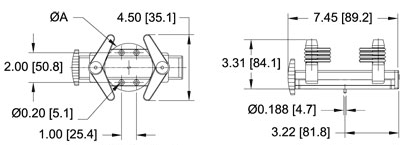

Afmetingen
Gerelateerde Producten
G1058 Universele Dop Greep
- Verstelbare palen in een bankschroefmechanisme bieden plaats aan een breed scala aan test-monstervormen en -maten
- Geschikt voor torque en trek toepassingen
- Alternatieve sets van verschillende lengten rubber gevoerde klemposten beschikbaar
Meer details
G1053 Universele V-klem greep
- Omkeerbare gekartelde kaken houden flessendoppen en andere ronde voorwerpen vast
- Precision Acme-schroefdraad zorgt voor duurzaamheid en een lange levensduur
- Geschikt voor de uitvoering van torque en kracht testen
Meer details
TSTM-DC / TSTMH-DC Gemotoriseerde, Draaimoment Teststandaard
- Geen snelheidsvariatie met belasting
- Snelheidsbereik: 0.01 - 15.00 TPM (0.05-90°/s) (op te waarderen naar 60 TPM)
- Maximale belasting: 11.3 Nm (op te waarderen naar 22 Nm)
Meer details
TST / TSTH Handmatige Draaimoment Teststandaard
- Instelbare eindaanslagen
- Capaciteit: 11,5 Nm
- Testsnelheid: 12° per handwiel omwenteling
Meer details
TSTH Handmatige Horizontale Draaimoment Teststandaard
- Aanpasbare beweging stops
- De TSTH wordt geleverd met een sleutelset
- Hoekaanduiding met 2° resolutie (optionele digitale hoekindicator heeft 0.1° resolutie)
Meer details
G1109 90° Peel Test Fixture
- Handhaaft een hoek van 90° tussen de tafel en de trekrichting
- Optionele verstelbare hoekmontage kantelt het armatuur tot ±30°
- optionele 0° tot 90°, verstelbare hoekadapter met katrol, tests met behoud van de horizontale tafeloriëntatie. (max. kracht: 150N).
Meer details
Specificaties
| Capaciteit Torque: | 11,3 Nm |
| Capaciteit Kracht | 250 N |
| Afmetingen: | 188 mm x 132 mm met armen uitgeklapt tot 180° |
| Gewicht: | 0,18 kg |
| Afmetingen testmateriaal: | Tot 122 mm diameter |
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
