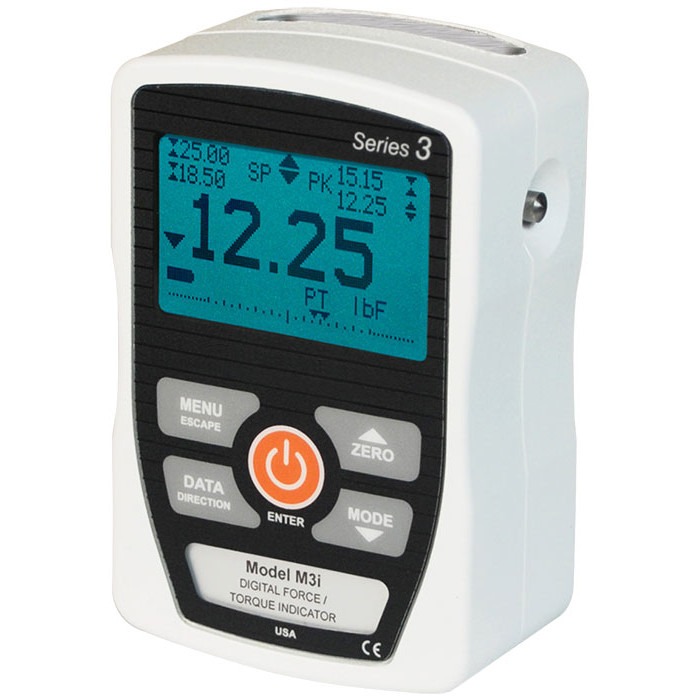

De Basis Model-3I Force/Torque Indicator is ontwikkeld als een veelzijdig meetinstrument en kan in combinatie met een externe sensor worden gebruikt voor een breed scala aan toepassingen.
Met zijn compacte ontwerp, vergelijkbaar met de Series-3 Krachtmeters, heeft Model-3I een bemonsteringsfrequentie van 2.000 Hz, ondersteunt 3 meeteenheden en kan via een USB-verbinding op een pc worden aangesloten.
Kracht-/koppelindicatoren worden gebruikt in combinatie met Plug & Test®-sensoren, één indicator kan daarom worden gebruikt voor verschillende toepassingen en belasting-bereiken op basis van de gebruikte sensor.
De Model-3I deelt de meeste specificaties met de Series-3I krachtmeters en kan worden gebruikt in combinatie met een breed scala aan testbanken en grijpinrichtingen.
Een LCD-scherm met achtergrondverlichting toont alle instellingen en huidige meetinformatie en kan worden aangesloten op een pc met behulp van de meegeleverde MESUR® Lite-software voor gegevensverzameling.
De Digital Mark-10 Force/Torque Indicator-modellen zijn verkrijgbaar in een variatie van 3 meters en zijn elk grotendeels vergelijkbaar met de gelijk genummerde krachtmeter versie.
Het belangrijkste verschil is het gebruik van aparte Plug & Test® sensoren. Een van de unieke kenmerken van de Plug & Test®-sensoren is dat ze een eigen print hebben waarop de kalibratie- en configuratiegegevens zijn opgeslagen.
Een Plug & Test®-sensor kan worden omgeschakeld naar een andere indicator zonder dat kalibratie of her-configuratie nodig is.
Het verschil tussen de 3 indicatoren vindt u in de onderstaande tabel met de belangrijkste specificaties van elk metertype.
Alle soorten meters zijn uitgerust met een oplaadbare batterij en een display met achtergrondverlichting.
De indicatoren kunnen worden gebruikt voor het meten van spanning, compressie en koppel, afhankelijk van het type sensor.
Alle indicatoren worden geleverd met MESUR® Lite data-acquisitiesoftware.
MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.
Mark-10 digitale indicatoren zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur om een speciaal gebouwd systeem te maken om de vereiste taken uit te voeren.
We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.
Algemene informatie
Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.
Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.
De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.
Nauwkeurigheid
De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.
Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.
Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N
Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm
Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.
De 3i wordt geleverd inclusief:
Model-3I kracht/torque indicator
Alle afmetingen worden vermeldt in Inches met metrische maten in (mm) er achter.
| Nauwkeurigheid | ±0,2% van volledige schaal + sensor |
| Meetfrequentie | 2000 Hz |
| Voeding | AC of oplaadbare batterij. Meerdere stappen lage batterijspanning indicator wordt weergegeven, meter schakelt automatisch uit wanneer stroomvoorziening kritiek wordt |
| Levensduur batterij | Verlichting display aan: tot 7 uur continu gebruik Verlichting display uit: tot 24 uur continu gebruik |
| USB uitgang | Enkel door het drukken op de DATA toets. Configureerbaar tot 115.200 baud |
| Configureerbare instellingen | Digitale filters, USB uitgang instellingen, verlichting display, automatische uitschakeling, toets tonen, audio alarmen, standaard instellingen, kalibratie |
| Veilige overbelasting | 150% van volledige schaal (display geeft “OVER” weer bij 110% en daarboven) |
| Gewicht | 0,3 kg |
| Verzendgewicht | 1,4 kg |
| Meegeleverde accessoires | Draagkoffer, universeel voltage AC adapter, batterij, snelstart gids, USB kabel, bron CD (USB driver, MESURTM Lite software, MESURTMgauge DEMO software en gebruikershandleiding) |
| Garantie | 3 jaar |
| Model-7I | Model-5I | Model-3I | |
|---|---|---|---|
| Nauwkeurigheid (% van volledige schaal + sensor) | ±0,1% | ±0,1% | ±0,2% |
| Bemonsteringsfrequentie | 14.000 Hz | 7.000 Hz | 2.000 Hz |
| Resolutie | tot 1/2000, afhankelijk van de sensor | tot 1/2000, afhankelijk van de sensor | 1/1000 |
| Maateenheden | 7, inclusief coefficient of friction unit and user-defined unit | 5 | 3 |
| Plug & Test Compatibiliteit | Ja | Ja | Ja |
| Data uitgangen | USB, RS-232, Mitutoyo, analog | USB, RS-232, Mitutoyo, analog | USB |
| - RS-232 | Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing. | Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing. | Nee |
| - USB | Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing. | Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing. | Configureerbaar tot 115.200 baud |
| - Mitutoyo (Digimatic) | Seriëel BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriëel BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Nee |
| - Analoog | ±1 VDC, ±2% van volledige schaal bij capaciteit. | ±1 VDC, ±2% van volledige schaal bij capaciteit. | Nee |
| - I/O algemeen gebruik | Drie open drain-uitgangen, één ingang. | Drie open drain-uitgangen, één ingang. | Nee |
| - Instelpunten | Drie open uitvoerleidingen. | Drie open uitvoerleidingen. | Nee |
| Data geheugen | Tot 5.000 datapunten | Tot 1.000 datapunten | Nee |
| Geheugen wis opties | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | N/A |
| Mesur Lite software inclusief | Ja | Ja | Ja |
| Interface met MESUR® gauge en MESUR® Lite | Volledige communicatie | Volledige communicatie | individueel gegevenspunt, of alleen continue data output |
| ASCII command set voor externe communicatie | Volledige commandoset | Volledige commandoset | "?" alleen commando (voor continue of individuele datapunt uitvoer) |
| Interface met ESM303 test stands | Ja | Ja | Nee |
| Statistieke calculaties en output naar PC | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Nee |
| Gemiddelde modus | Ja met configureerbare opslag-, uitvoer- en nulfuncties | Ja | Nee |
| 1st / 2e piek detectie* | Ja | Nee | Nee |
| Instelpunten (voor pass/fail-indicatie) | Ja, met hoog / laag indicatie, markeringen op analoog staafdiagram, en uitvoer | Ja, met hoog / laag indicatie, markeringen op analoog staafdiagram, en uitvoer | Ja, met hoog / laag indicatie, markeringen op analoog staafdiagram, geen uitvoer |
| Permanente piek en analoge belasting balk weergave op het display | Ja | Ja | Ja |
| Externe trigger mode | Ja, met automatische stopoptie op gemotoriseerde testbanken | Ja | Nee |
| Breuk detectie* | Ja | Nee | Nee |
| stop travel van gemotoriseerde testbank | Ja | Nee | Nee |
| Programmeerbare voetschakelaar command string | Ja | Nee | Nee |
| Wachtwoord bescherming, voor knoppen en kalibratie | Ja | Ja | Nee |
| Sensor wachtwoord bescherming | Ja | Ja | Ja |
| Overbelastingsuitgangen, met afzonderlijke pinnen voor elke richting | Ja | Ja | Ja |
| Inbegrepen artikelen | Draagtas met AC-adapter, oplaadbare batterij en conformiteitscertificaat | Draagtas met AC-adapter, oplaadbare batterij en conformiteitscertificaat | Draagtas met AC-adapter, oplaadbare batterij en conformiteitscertificaat |
