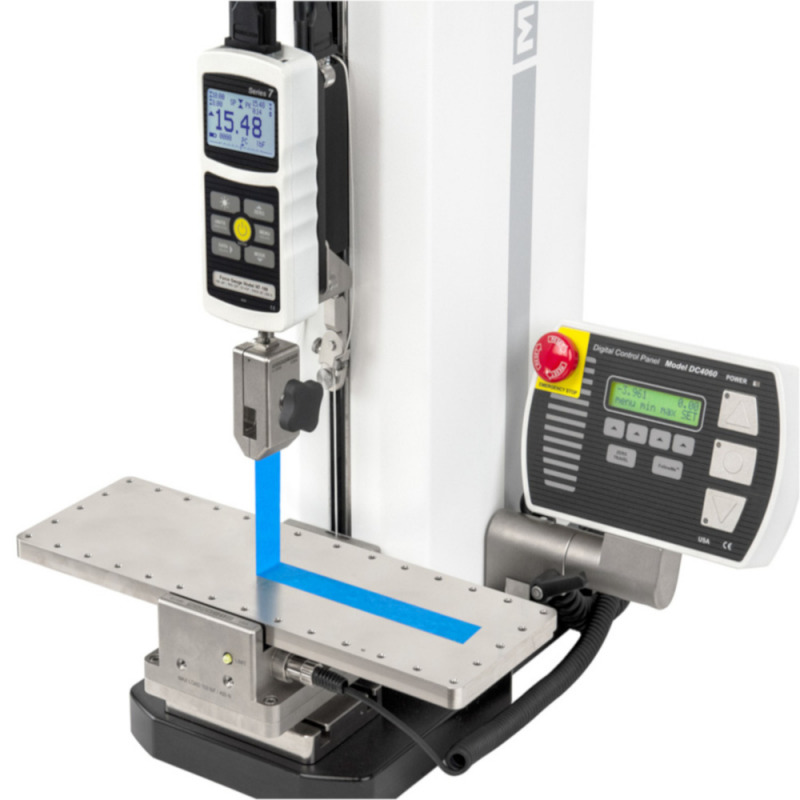

G1109 90° Peel Test Fixture


Het G1109 Peel Test Armatuur is ontworpen om de afpelproeven van een breed scala aan materialen te vergemakkelijken, waaronder tapes, folies, folieafdichtingen en meer, in overeenstemming met de ASTM-normen D6862, D3330 en D903. Dit armatuur beschikt over een maximale capaciteit van 500 N en een maximale tafelverplaatsing van 210 mm.

Voor extra veelzijdigheid bestaat de mogelijkheid om een verstelbare hoekmontage (AC1079) te integreren die de opstelling tot ±30° kan kantelen. Als alternatief is ook een optioneel poelie-adapter armatuur (AC1078) beschikbaar, waarmee de trekhoek overal tussen 0° en 90° (max. 150 N) is in te stellen, terwijl tegelijkertijd een vlak werkoppervlak wordt behouden. Deze horizontale configuratie is bijzonder geschikt voor het uitvoeren van afdichtingstests op gevulde containers en kan ook worden toegepast voor het testen van tape en materialen.

Deze opstelling is uitgerust met een geïntegreerde eindschakelaar die automatisch de beweging van de testopstelling stopt wanneer de werktafel het einde van zijn verplaatsing heeft bereikt. Deze functie is compatibel met Series F-testframes en de ESM303*,

*Sommige testopstellingen vereisen het gebruik van een AC1087-adapter.

Aarzel niet om contact met ons op te nemen voor meer informatie over deze opstelling of een compleet testsysteem.


Kenmerken
  • Handhaaft een hoek van 90° tussen de tafel en de trekrichting
  • Optionele verstelbare hoekmontage kantelt het armatuur tot ±30°
  • optionele 0° tot 90°, verstelbare hoekadapter met katrol, tests met behoud van de horizontale tafeloriëntatie. (max. kracht: 150N).
  • Conform ASTM D6862, D3330, D903
  • Compatibel oa met F-series en ESM303 Gemotoriseerde Teststand



Compatibel met:

  • Modellen F105, F305, F505 testframes.
  • Model ESM303 gemotoriseerde testopstelling, bij gebruik van een krachtmeter.
  • Modellen F755, F1505 testframes en ESM1500LC, ESM1500SLC, ESM750LC, ESM750SLC gemotoriseerde testframes, bij gebruik van de AC1087-adapter.


Niet compatibel met:

  • Model ESM303 gemotoriseerde testbank, bij gebruik van de AC1062 load cell/indicator montageset.
  • Model ESM1500FG, ESM1500SFG, ESM750FG, ESM750SFG gemotoriseerde testbanken.

Video


Leveromvang

De G1109 wordt geleverd als kit inclusief:

  • G1109 Armatuur
  • Eindschakelaar kabel
  • Kruiskop beugel
  • G1078 Miniatuur Boldergreep
  • Montageadapter voor teststand
  • Montagemateriaal


Afmetingen
G1109 90° peel Armatuur
Afmetingen-G1109 90° peel Armatuur


Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

AC1078 verstelbare pully adapter
Afmetingen-AC1078 verstelbare pully adapter


Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

AC1079 Verstelbare hoekmontage
Afmetingen-AC1079 Verstelbare hoekmontage


Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.
