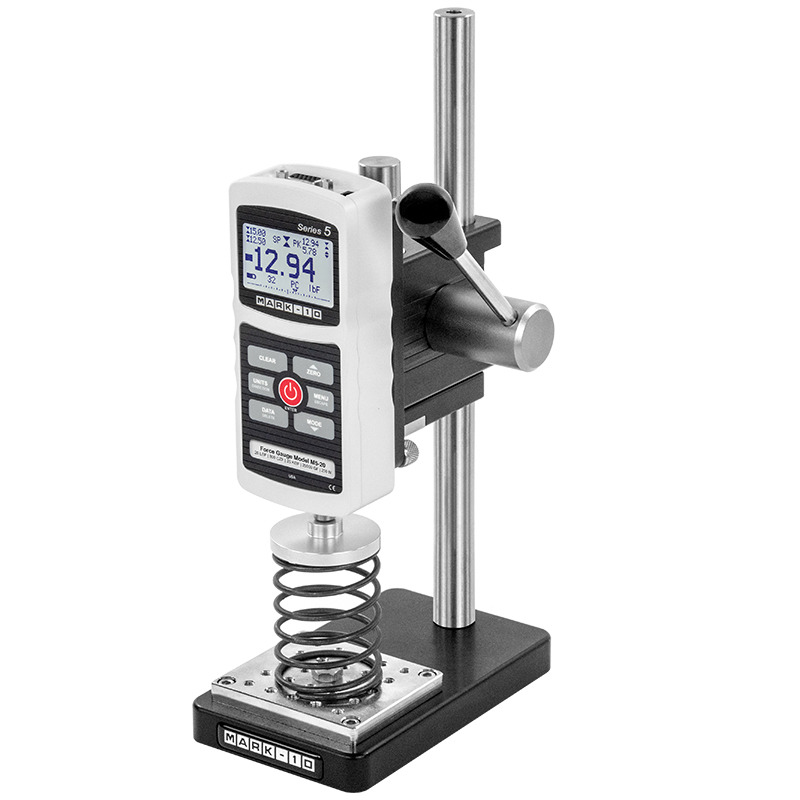

ES05 Handmatige Teststandaard - Enkel Compressie


Gemaakt in de Verenigde Staten van AmerikaDe compacte basis ES05 testopstelling is ontwikkeld voor compressie testen tot 150 N. Zijn hendel wordt door veerspanning terug gebracht in de uitgangspositie, dit maakt het mogelijk om op een efficiënte manier testen (herhaalbaar) uit te voeren.
De test verplaatsing is 38 mm en het testmechanisme is verplaatsbaar langs de kolom waarmee verschillende formaten monsters getest kunnen worden.

De ES05 is ontworpen voor gebruik met Mark-10 krachtmeters, grepen en adapters. Zijn compacte voet en lage gewicht maken deze testopstelling zeer geschikt voor kleine ruimtes, volle werkbanken, buitendiensten en mobiele werkplekken.

Typische toepassingen zijn het testen van schakelcontacten, kleine veertesten, afpeltesten en meer.
Het wordt aanbevolen om de optionele montageplaat AC1060 toe te voegen, omdat deze zorg draagt voor axiale uitlijning tussen de belastings-as van de krachtmeter en de schroefdraadgaten in de basis.

De ES05 kan worden besteld met montagekits waarmee krachtmeters van derden in een testopstelling kunnen worden gebruikt.


Kenmerken
  • Onder veerspanning staande hendel maakt herhaalbare testen mogelijk
  • Hendel mechanisme kan verplaatst worden langs de kolom
  • Bevestigingsgaten voor het monteren op werkbank
  • Compact formaat
  • Optionele bodemplaat met 25 gaten met M5 x 0,8 draad voor bevestiging
  • Bevestigingssets voor krachtmeters van de concurrent beschikbaar
  • 3 jaar garantie

Manual test stand comparison
ModelForce capacityMaximum test travelLoading methodTravel rateMaximum, sample clearance
ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
ES20500N229mmBovenop gemonteerd handwiel1,5mm / wiel rotatie229mm
ES301000N330mmVerticaal zijdelings gemonteerd handwiel1,3mm / wiel rotatie356mm
TSA750(H)3750N95mm met eindstops
152 zonder eindstops
Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd76,2mm / hendel rotatieVerticaal 267mm
Horizontaal 368mm
TSB100500N95mm met eindstops
152 zonder eindstops
Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd76,2mm / hendel rotatie330mm
TSC1000(H)5000N89mmIn-lijn gemonteerd handwiel2,5mm / wiel rotatieVerticaal 254mm
Horizontaal 330mm
TSF(H)5000N102mmVerticaal zijdelings gemonteerd handwiel0,34mm / wiel rotatieVerticaal 356mm
Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt.
- De afmetingen geven afstanden aan zonder gebruik van grepen of adapters.
- Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
- Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

Video


Leveromvang

De ES05 Test Standaard wordt geleverd met de volgende accessories:

  • 4 Duimschroeven voor de bevestiging van krachtmeters
  • Inbus sleutelset


Afmetingen
Afmetingen-ES05


ES05 Mechanische Compressie kracht test standaard


Alle maten in inch en (mm)


Accessoires

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

Specificaties
Capaciteit150 N
Slag38 mm
AfmetingenKijk bij de afmetingen hierboven
Gewicht4,5 kg
Verzend gewicht3,2 kg
Garantie3 jaar

Gerelateerde Producten

Series-3 Digitale Krachtmeter


  • 2000 Hz meetfrequentie
  • USB-gegevensuitvoer van continue of individuele datapunten

Meer details

Series-3 Digitale Krachtmeter

Series-4 Geavanceerde Digitale krachtmeters


  • 3000 Hz piek meetfrequentie
  • USB, RS-232, Mitutoyo, en analoge uitgangen

Meer details

Series-4 Geavanceerde Digitale krachtmeters

Series-5 Geavanceerde Digitale Krachtmeter


  • High-speed piek meetfrequentie van 7.000 Hz
  • USB, RS-232, Mitutoyo en analoge uitgangen, automatische data output via USB/RS-232

Meer details

Series-5 Geavanceerde Digitale Krachtmeter

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
131905
ES05 - Handmatige Test Stand - 30 lbF/150 N
€ 761,00

Accessories

Product
Prijs
Aantal
136882
AC1060 Grondplaat met matrix van draadgaten
€ 87,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
