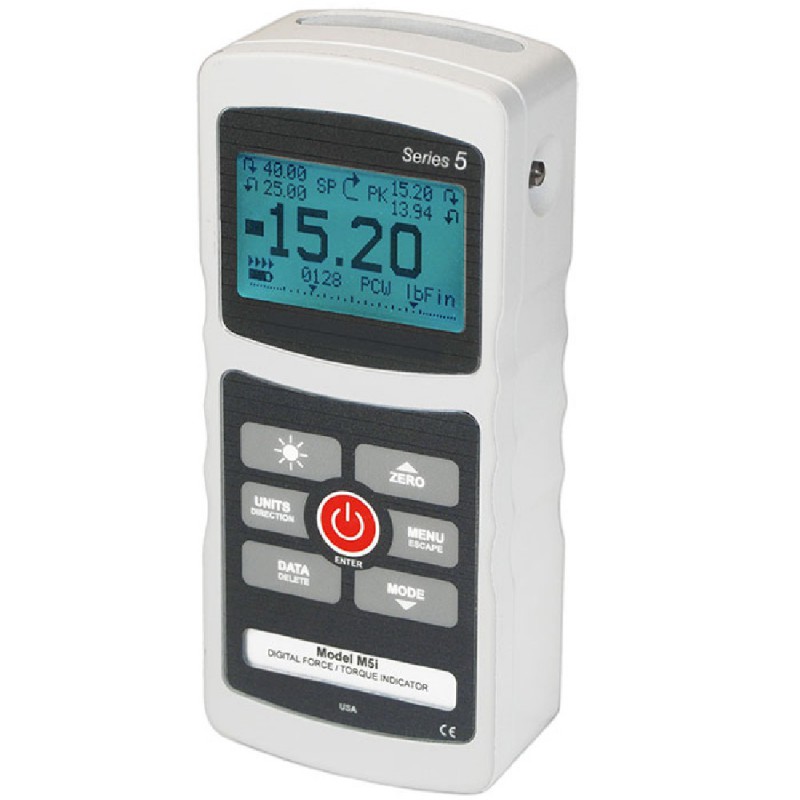

Series-5I Geavanceerde Kracht / Torsie Indicator


Gemaakt in de Verenigde Staten van AmerikaDe model-5I-indicator is ontworpen om te gebruiken in combinatie met de diverse Plug & Test® kracht- en koppelsensoren, daarnaast kunnen universele rekstrook sensoren door van een PTA Plug & Test®-adapter aangesloten, gekalibreerd en geconfigureerd worden.

Met de verschillende sensoren is de M5I in staat spanning, compressie of torque te meten in een groot bereik van kracht- of torque-belastingen.
De Model-5I heeft een sampling frequentie van 7000Hz, een nauwkeurigheid van ±0,1% van de volledige schaal en een resolutie van 1/5000, uiteindelijke nauwkeurigheid hangt af van de gebruikte sensor. (zie voorbeeld onder de kop “Plug & Test® Smart Force & Torque Sensors”)
Met een toegankelijk navigatiemenu is het gemakkelijk om efficiënt gebruik te maken van de uitgebreide functies en configureerbare parameters van deze indicator.

De M5I-indicator is uitgerust met een geheugen voor maximaal 1000 metingen met statistische berekeningen, gemiddelde kracht over tijd, externe triggermodi en gegevensuitvoer.
Dataconnectiviteit wordt geleverd via RS-232, Mitutoyo (Digimatic), USB of analoge uitgangen.

De Digital Mark-10 Force/Torque Indicator-modellen zijn verkrijgbaar in een variatie van 3 meters, elk type is grotendeels vergelijkbaar met de gelijk genummerde Force Gauge-versie.
Het belangrijkste verschil is het gebruik van aparte Plug & Test® sensoren. Een van de unieke kenmerken van de Plug & Test®-sensoren is dat ze een eigen print hebben waarop de kalibratie- en configuratiegegevens zijn opgeslagen.
Een Plug & Test®-sensor kan worden omgeschakeld naar een andere indicator zonder dat kalibratie of her-configuratie nodig is.

Het verschil tussen de 3 indicatoren vindt u in de onderstaande tabel met de belangrijkste specificaties van elk metertype.
Alle soorten meters zijn uitgerust met een oplaadbare batterij en een uitgebreide display met achtergrondverlichting.
De indicatoren kunnen worden gebruikt voor het meten van spanning, compressie en koppel, afhankelijk van het type sensor dat is aangesloten.

Alle indicatoren worden geleverd met MESUR® Lite data-acquisitiesoftware.
MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.

Mark-10 digitale indicatoren zijn veelzijdige instrumenten, in een systeem met een Plug & Test®-sensor worden ze gecombineerd met aanvullende apparatuur om een ​​toepassing gerichte of meer universele testopstelling te maken voor het uitvoeren van torque- en/of kracht-testen.

We helpen u graag bij het samenstellen van de voor u meest geschikte configuratie. Neem contact met ons op voor meer informatie.




Kenmerken
  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Wachtwoord bescherming voor individuele toetsen en kalibratie
  • Sensor wachtwoord bescherming, voorkomt het gebruik van een ongeautoriseerde sensor
  • Hoge snelheid 7000 Hz meetfrequentie
  • USB, RS-232, Mitutoyo en analoge uitgangen
  • Groot, verlicht grafisch display
  • 1000-punten datageheugen met statistieken (min, max, gemiddelde, standaard deviatie) en uitgangen
  • Belasting indicator met grenswaarde markeringen
  • Instelbare grenswaarden met alarmen en uitgangen
  • Piekmetingen en grenswaarden worden altijd weergegeven
  • Gemiddelde modus - berekent gemiddelde van de metingen
  • Externe aansturing modus - voor schakelaar contact testen of het op afstand stoppen van de display update
  • Automatische data uitgang via USB/RS-232
  • 5 selecteerbare meeteenheden
  • Configureerbare audio alarmen en toets tonen
  • CE en UKCA markeringen

Plug & Test® Slimme Kracht & Torque Sensoren

Algemene informatie

Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.

De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.

Nauwkeurigheid

De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.

Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.

Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N

Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm

Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.


Video


Display

Display


M5i reversible behuizing

Reversible housing


Leveromvang

De M5i wordt geleverd inclusief:

  • draagkoffer,
  • universeel voltage AC adapter,
  • batterij,
  • snelstart gids,
  • USB kabel,
  • bron CD ( USB driver, MESUR Lite software, MESURgauge DEMO software en gebruikershandleiding)
  • NIST-traceerbaar kalibratiecertificaat zonder datapunten


Afmetingen
M5i Indicator
Afmetingen-M5i Indicator


Model-5I kracht/torque indicator

Alle afmetingen worden vermeldt in Inches met metrische maten in (mm) er achter.


Accessoires

Series R01 Trek en Compressie Krachtsensor


  • Unieke Plug & Test connector houdt alle kalibratie en configuratie data vast
  • Meet rek en compressie krachten
  • Capaciteiten beschikbaar van 250 N tot 50 kN

Meer details

Series R01 Trek en Compressie Krachtsensor 126903

Series R02 Compressie Kracht Sensor


  • Voor compressiekrachten tot maximaal 50.000 N

Meer details

Series R02 Compressie Kracht Sensor 126904

R03 Series Trek en Compressie Krachtsensoren


  • Meet trek- en compressiekrachten van 1 N tot 500 N

Meer details

R03 Series Trek en Compressie Krachtsensoren 126905

R04 Series Miniatuur Krachtsensor


  • Meet trek- en compressiekrachten van 1N tot 500N

Meer details

R04 Series Miniatuur Krachtsensor 126906

Series R05 Duw en Trek sensoren


  • Meet trek- en compressiekrachten

Meer details

Series R05 Duw en Trek sensoren 126907

R50 Universele Torsie Sensor met Jacobs opname


  • Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens

Meer details

R50 Universele Torsie Sensor met Jacobs opname 126909

R51 Universele Torsie Sensor met verwisselbare Jacobs-boorkoppen


  • Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens
  • Verwisselbare Jacobs boorkoppen (apart verkrijgbaar)

Meer details

R51 Universele Torsie Sensor met verwisselbare Jacobs-boorkoppen 126913

R52 Series Torsie Sensor voor Kalibratie van Instrument


  • Kan gebruikt worden voor kalibratie van torque-meters of als onderdeel van een uitgebreid torque-testsysteem

Meer details

R52 Series Torsie Sensor voor Kalibratie van Instrument 126912

PTA Plug & Test Krachtsensor Adapter


  • Eenvoudige aansluiting van third party load cells op "Plug & Test®" apparatuur
  • Programmeerbaar op PC via USB of RS-232 aansluiting van de 3I/5I of 7I indicator,

Meer details

PTA Plug & Test Krachtsensor Adapter 127060

Series R55 Square Drive Torsie Sensoren


  • Aandrijfvierkanten aan beide zijden

Meer details

Series R55 Square Drive Torsie Sensoren 127114

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken


  • Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

Meer details

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken 126115

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

AC1008 Houder voor bureaumontage


  • Houder voor bureaumontage van de 3I en 5I Series

Meer details

AC1008 Houder voor bureaumontage 126928

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software


  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software 126514

Cic-Torque Torsie Instrumenten Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie
  • Gemakkelijk inplannen van de kalibratie

Meer details

Cic-Torque Torsie Instrumenten Kalibratie 127043

Video


Specificaties
Nauwkeurigheid± 0,2% van volledige schaal ± 1 cijfer + sensor
Meetfrequentie7000 Hz
Voeding AC of oplaadbare batterij. Meerdere stappen lage batterijspanning indicator wordt weergegeven, meter schakelt automatisch uit wanneer stroomvoorziening kritiek wordt
Levensduur batterijVerlichting display aan: tot 7 uur continu gebruik
Verlichting display uit: tot 24 uur continu gebruik
Uitgangen USB / RS-232: Configureerbaar tot 115.200 baud. Inclusief Gauge Control Language 2 voor volledige computerbesturing
Mitutoyo (Digimatic): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten.
Analoog: ±1 VCD, ±0,25% van volledige schaal op capaciteit.
Algemene toepassing: Drie open drain uitgangen, 1 ingang.
Grenswaarden: Drie open drain lines.
Configureerbare instellingenDigitale filters, uitgangen, automatische uitgang (via USB/RS-232), automatische uitschakeling, standaard instellingen, gemiddelde modus, externe aansturing, wachtwoorden, toets tonen, audio alarmen, verlichting display, kalibratie
Veilige overbelasting150% van volledige schaal (display geeft “OVER” weer bij 110% en daarboven)
Gewicht 0,3 kg
Verzendgewicht0,3 kg
Meegeleverde accessoiresDraagkoffer, universeel voltage AC adapter, batterij, snelstart gids, USB kabel, bron CD ( USB driver, MESURTM Lite software, MESURTMgauge DEMO software en gebruikershandleiding), NIST-traceeraar kalibratiecertificaat
Garantie3 jaar

Model #I Indicators vergelijk
 Model-7IModel-5IModel-3I
Nauwkeurigheid (% van volledige schaal + sensor)±0,1%±0,1%±0,2%
Bemonsteringsfrequentie14.000 Hz7.000 Hz2.000 Hz
Resolutietot 1/2000, afhankelijk van de sensortot 1/2000, afhankelijk van de sensor1/1000
Maateenheden7, inclusief coefficient of friction unit and user-defined unit53
Plug & Test CompatibiliteitJaJaJa
Data uitgangenUSB, RS-232, Mitutoyo, analogUSB, RS-232, Mitutoyo, analogUSB
- RS-232Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing.Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing.Nee
- USBConfigureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing.Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Language 2 voor volledige computerbesturing.Configureerbaar tot 115.200 baud
- Mitutoyo (Digimatic)Seriëel BCD geschikt voor alle Mitutoyo SPC-compatibele apparatenSeriëel BCD geschikt voor alle Mitutoyo SPC-compatibele apparatenNee
- Analoog±1 VDC, ±2% van volledige schaal bij capaciteit.±1 VDC, ±2% van volledige schaal bij capaciteit.Nee
- I/O algemeen gebruikDrie open drain-uitgangen, één ingang.Drie open drain-uitgangen, één ingang.Nee
- InstelpuntenDrie open uitvoerleidingen.Drie open uitvoerleidingen.Nee
Data geheugenTot 5.000 datapuntenTot 1.000 datapuntenNee
Geheugen wis optiesElk individueel gegevenspunt, of wis allesElk individueel gegevenspunt, of wis allesN/A
Mesur Lite software inclusiefJaJaJa
Interface met MESUR® gauge en MESUR® LiteVolledige communicatieVolledige communicatie individueel gegevenspunt, of alleen continue data output
ASCII command set voor externe communicatieVolledige commandosetVolledige commandoset"?" alleen commando (voor continue of individuele datapunt uitvoer)
Interface met ESM303 test standsJaJaNee
Statistieke calculaties en output naar PCMax, min, gemiddeld, standaard. dev., aantal metingen, met outputMax, min, gemiddeld, standaard. dev., aantal metingen, met outputNee
Gemiddelde modusJa met configureerbare opslag-, uitvoer- en nulfunctiesJaNee
1st / 2e piek detectie*JaNeeNee
Instelpunten (voor pass/fail-indicatie)Ja, met hoog / laag indicatie, markeringen op analoog staafdiagram, en uitvoerJa, met hoog / laag indicatie, markeringen op analoog staafdiagram, en uitvoerJa, met hoog / laag indicatie, markeringen op analoog staafdiagram, geen uitvoer
Permanente piek en analoge belasting balk weergave op het displayJaJaJa
Externe trigger modeJa, met automatische stopoptie op gemotoriseerde testbankenJaNee
Breuk detectie*JaNeeNee
stop travel van gemotoriseerde testbankJaNeeNee
Programmeerbare voetschakelaar command stringJaNeeNee
Wachtwoord bescherming, voor knoppen en kalibratieJaJaNee
Sensor wachtwoord beschermingJaJaJa
Overbelastingsuitgangen, met afzonderlijke pinnen voor elke richtingJaJaJa
Inbegrepen artikelenDraagtas met AC-adapter, oplaadbare batterij en conformiteitscertificaatDraagtas met AC-adapter, oplaadbare batterij en conformiteitscertificaatDraagtas met AC-adapter, oplaadbare batterij en conformiteitscertificaat
