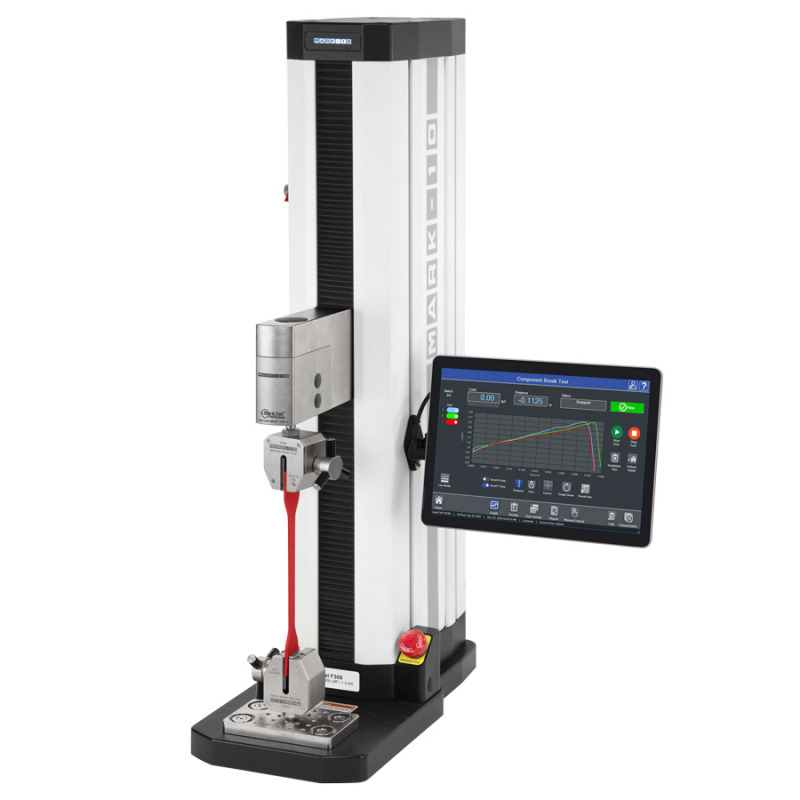

Series F test frames met IntelliMESUR® F105 / F305 / F505 / F505H
Series F geavanceerde kracht-trekbanken met IntelliMESUR®.
Series F gemotoriseerde kracht-trekbank familie is ontworpen voor het meten van trek- en drukkrachten met zijn geïntegreerde krachtmeter. Beschikbaar in 2 varianten, EasyMESUR® en IntelliMESUR® welke ieder weer in 8 modellen leverbaar zijn die overeenkomen met verschillende hoogtes en kracht bereiken.
In combinatie met IntelliMESUR®-software en een krachtsensor (optie) kunnen gebruikers kracht en afstand meten, een test opzetten, gegevens vastleggen, analyseren en uitvoeren. Series F kracht-trekbanken worden aangeboden in verschillende modellen, die overeenkomen met verschillende hoogtes en kracht bereiken.
De Series F lage range (F105-F505H) krachttestbanken maken gebruik van optionele Series FS05 krachtsensoren, deze passen in de in de sensor interface aan de bewegende kop op de kolom. Als alternatief is het mogelijk om met een PTAF adapter andere rekstrook load cells te gebruiken.
IntelliMESUR®-software wordt voorgeconfigureerd aangeboden op een tablet met montagebeugel, of als een zelfstandige softwaretoepassing voor installatie op het apparaat van de gebruiker.
Voor onderdeelnummers van de teststand die eindigen op "-IMT", bijvoorbeeld Model F305-IMT, wordt een Windows-tablet met een bevestigde kogelbevestiging en montagebeugel meegeleverd.
Vanaf het startscherm krijg je snel toegang tot maximaal 10 favoriete tests. Koppel een afbeelding aan elke favoriet voor gemakkelijke identificatie.
Met IntelliMESUR® kunt u een breed scala aan basis- en multi-step tests maken en uitvoeren, waaronder:
- Hoogte meting
- Last vasthouden
- Testen tot een belasting limiet, sample breuk, tijd of afstand
- Cyclus testen
- Multi-step tests maken gebruik van elke combinatie van de bovenstaande functies
Voer individuele runs of batches uit en bekijk gegevens in grafische indeling of resultatentabellen. Bewaar of exporteer gegevens naar behoefte, of genereer een rapport.
Print of maak een PDF-rapport, inclusief resultaten, statistieken, grafieken, systeem- en gebruikersinformatie en opmerkingen.
Personaliseer het rapport met uw bedrijfslogo en een extra afbeelding.
Maak rapportsjablonen om op te slaan met toekomstige rapporten.
De 1-2-3 test setup wizzard maakt het eenvoudig om een test of series van testen te configureren.
Loadcell, adapters en grepen worden apart verkocht.
Neem voor meer informatie contact met ons op, wij helpen u graag met het samenstellen van een passende testopstelling.
Kenmerken
- Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
- Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor FS05-krachtsensor zonder kabels
- Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTAF-adapter
- Ingebouwde wizard voor het creëren van testprotocollen
- FollowMe®-functie, duw en trek aan de krachtsensor om de meetkop te verplaatsen.
- Automatische terugkeerfunctie
- Compenseert buiging van de opstelling tijdens testen
- Overbelastingsbeveiliging
- Beveiligde gebruikerstoegang met drie machtigingsniveaus
De F105, F305, F505, en F505H worden geleverd inclusief de volgende accessoires:
- Besturingspaneel, montage beugel, en hardware (alleen voor -IMT modellen)
- Montage beugel, kolom uiteinde (alleen voor de F505H)
- USB stick met software installatie bestanden (alleen voor -IMT modellen)
- USB Dongle (alleen voor -IMT modellen)
- USB kabel
- #10-32M medium haak
- 5/16-18M grote haak
- #10-32F 2” diameter drukplaat
- #10-32 M/F 2” verlengstang
- #10-32 F/F koppeling
- Adapter, 5/16-18M naar #10-32F
- Stelschroef, #10-32 x 3/4”
- 2 zeskantmoeren, #10-32
- Oplaadkabel
- Set inbussleutels
- NIST traceerbaar kalibratiecertificaat
De serie-F gemotoriseerde krachttrekbanken zijn ontwikkeld als een stand-alone meettestframe, er is geen krachtmeter of indicator nodig om metingen uit te voeren.
Ze zijn er in twee versies met geïntegreerde touchscreens en één versie die is aangesloten op je eigen Windows-computer.
Voor elke versie zijn er versies met lage load range variërend van 0,5 tot 2,5 kN en versies met hogere load range variërend van 3,4 tot 6,7 kN
De lagere load range opstellingen zijn beschikbaar in 3 verticale en één horizontale versie, de hogere load range opstellingen zijn beschikbaar in 4 verticale versies.
Het EasyMESUR®-assortiment heeft het kleinere 7-inch display en wordt geleverd in een uitbreidbare basisopstelling.
De 7-inch tablets zijn uitgerust met 2 USB-C-poorten, een voor pc-aansluiting en de andere voor een externe flashdrive.
Optionele functies zoals Afstandsmeting, Afstandslimieten, Pre-load, High speed uitbreiding, Lage snelheid uitbreiding, Cycling, Breuk detectie, Load vasthouden, FollowMe, grafieken en rapportage en pc-besturing zijn beschikbaar als enkele optie, onderdeel van een pakket of als een compleet optiepakket.
De IntelliMESUR®-versie van de Series-F gemotoriseerde testbank is beschikbaar met 10,1”scherm of zonder scherm maar met de software voor installatie op een eigen PC.
Dit systeem wordt standaard geleverd met alle opties van de EasyMESUR® plus enkele extra functies zoals het overlappen van eerdere runs op de grafiek en de optie tot COF-metingen.
Alle apparaten zijn uitgerust met 1-2-3 testwizards om u door een testopzet te loodsen.
Er zijn opties om de kolommen uit te breiden, beschermende schermen toe te voegen en een aantal sensoren in een reeks belastingen die compatibel zijn met de verschillende testbanken.
Door een PTAF-adapter te gebruiken, kunnen verschillende door de klant geleverde sensoren worden gebruikt, de hogere load range (705-serie en hoger (3,4kN+)) heeft hiervoor een extra adapter nodig.
| Feature / Specification | IntelliMESUR® | EasyMESUR® |
|---|---|---|
| 1-2-3 test wizards | Inclusief | Inclusief |
| Multi-step testen | Inclusief | - |
| Uitebreide testsnelheden | Inclusief | Optie |
| Afstandsmeting, afstandslimieten en voorbelasting | Inclusief | Optie |
| Automatische terugkeer en cycling | Inclusief | Optie |
| Breuk detectie | Inclusief | Optie |
| Load vasthouden | Inclusief | Optie |
| FollowMe® meetkop positionering | Inclusief | Optie |
| Batch testen | Inclusief | - |
| Operator aanwijzing | Inclusief | - |
| Pass / fail limieten | Inclusief | Inclusief |
| Raportage generator | Inclusief | Optie |
| Resultaten | Grote selectie | 1 per test |
| Grafieken en statistieken | Inclusief | Optie |
| Overlay vorige runs op grafiek | Inclusief | - |
| PC-besturing via applicatie van derden | - | Optie |
| Coefficient of friction (COF) metingen | Optie | - |
| Overbelasting beveiliging | Inclusief | Inclusief |
| Nauwkeurigheid - krachtsensor | ±0,1% or ±0.15% van de volledige schaal van de sensor | ±0,1% of ±0,15% van de volledige schaal van de sensor |
| Nauwkeurigheid - testframe | ±0,1% van de volledige schaal van de sensor | ±0,1% van de volledige schaal van de sensor |
| Afstand resolutie | 0.01 mm | 0.02 mm |
| System vervorming compensatie | Inclusief | Inclusief |
| Nauwkeurigheid - afstand | ±0.05 mm, bij iedere load of positie | ±0,15 mm, bij iedere load of positie |
| Nauwkeurigheid - snelheid | 0,2% van de instelling | 0,2% van de instelling |
| Piekbelasting opnamesnelheid | 20.000 Hz | 5.000 Hz |
| Data verwerking snelheid | 1.000 Hz | 100 Hz |
| Aantal datapunten per run | 1.000.000 | 100.000 |
| Gebruikers en toegang | 3 toegang niveau's, ongelimiteerd gebruikers aantal | 1 niveau (password access) |
| Sofware platform | Windows tablet of PC | Alleen controlle paneel |
 |
 |
Favorietenscherm voor snelle toegangFavorietenscherm voor snelle toegang toegang tot maximaal 10 favoriete tests. Koppel een afbeelding aan elke favoriet voor gemakkelijke identificatie. Definieer uw eigen favorieten voor een snellere testopzet. |
Standpunt, grafiekschermDe grafiekweergave toont kracht vs. afstand of kracht vs. tijd. Overlay tot 10 runs voor visuele vergelijkingen. |
 |
 |
Standpunt, resultatenschermDe resultatenweergave toont door de gebruiker geselecteerde resultaten voor elke run. Statistieken kunnen worden toegepast op geselecteerde resultaten. |
Multi-stap testopstellingVoortbouwend op test wizards, kunt u eenvoudig elke combinatie van stappen opnemen, met de mogelijkheid om een reeks stappen te herhalen. |
|
 |
Intelligente handmatige bedieningBedien het testframe handmatig om snelle kracht- en afstandsresultaten te verkrijgen, of positioneer de traverse handmatig voorafgaand aan een test. Kies uit verschillende activeringsmethoden, waaronder kortstondige (knop ingedrukt houden), aanhoudende (knop loslaten) beweging, jog-modus met drie vooraf ingestelde afstanden. |
Kalibratie van kracht sensorenIntelliMESUR® biedt een geïntegreerd kalibratie hulpprogramma met een intuïtieve stapsgewijze wizard. Met handmatige bediening kan de technicus het testframe gebruiken om trek- en drukkrachten uit te oefenen. Als alternatief kunt u de krachtsensoren verwijderen voor externe kalibratie met een Mark-10 Model M7I- of M5I-indicator. |
 |
Stevig design |
 |
Modulair ontwerp Framevoeten kunnen worden verwijderd om plaats te bieden aan kolomverlengingen en alternatieve montageconfiguraties. De meeste elektronica is ondergebracht in een op zichzelf staande behuizing, die gemakkelijk toegankelijk is en indien nodig kan worden vervangen. Geïntegreerde T-sleuven langs de kolom bieden plaats aan aanbouwdelen |
 |
Externe Begrenzingsschakelaars |
 |
Naadloze Force Sensor Interface Serie FS05 krachtsensoren wordt rechtstreeks op de kruiskop van de modellen F105, F305, F505 en F505H gemonteerd. Beschikbaar bereik van 0,5 N tot 2,5 kN. Nauwkeurig tot ± 0,1% van de volledige schaal. Serie R07 S-beam krachtsensoren is geschikt voor de hoge load range van 250 N tot 7,5 kN en zijn ook compatibel met Plug & Test®-technologie. Nauwkeurig tot ± 0,15% van de volledige schaal. |
 |
Toegankelijkheid voor onderhoud aan elektronica De meeste elektronica is ondergebracht in een geïntegreerde module, die eenvoudig kan worden vervangen zonder speciaal gereedschap of processen. |
Afmetingen
Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.
Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.
| Model F105 | Model F305 | Model F505 | Model F505H | |
|---|---|---|---|---|
| Belasting capaciteit | 0,5 kN | 1,5 kN | 2,2 kN | 2,2 kN |
| Maximale hefbereik | 457 mm | 457 mm | 457 mm | 457 mm |
| Snelheid bereik | 0,5 - 1,100 mm/min | 0,5 - 1,100 mm/min | 0,5 - 1,100 mm/min | 0,5 - 1,100 mm/min |
| Belasting nauwkeurigheid (% van volledige schaal) |
|
|
|
|
| Belasting meetfrequentie | 20.000 Hz | 20.000 Hz | 20.000 Hz | 20.000 Hz |
| Data-acquisitie tarief | 1.000 Hz | 1.000 Hz | 1.000 Hz | 1.000 Hz |
| Snelheid nauwkeurigheid | ±0,2% van de instellingen, vrijwel geen variatie met belasting | ±0,2% van de instellingen, vrijwel geen variatie met belasting | ±0,2% van de instellingen, vrijwel geen variatie met belasting | ±0,2% van de instellingen, vrijwel geen variatie met belasting |
| Afstand nauwkeurigheid | ±0,05 mm, fabrieks-compensatie tot volledige last | ±0,05 mm, fabrieks-compensatie tot volledige last | ±0,05 mm, fabrieks-compensatie tot volledige last | ±0,05 mm, fabrieks-compensatie tot volledige last |
| Afstand resolutie | 0,01 mm | 0,01 mm | 0,01 mm | 0,01 mm |
| Eindschakelaar herhaalbaarheid | 0,03 mm | 0,03 mm | 0,03 mm | 0,03 mm |
| voeding | Universele invoer 100-240 VAC, 50/60 Hz, 300W | Universele invoer 100-240 VAC, 50/60 Hz, 300W | Universele invoer 100-240 VAC, 50/60 Hz, 300W | Universele invoer 100-240 VAC, 50/60 Hz, 300W |
| Type zekering | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO |
| Gewicht | 27 kg (test opstelling) 34 kg (verzendgewicht) | 27 kg (test opstelling) 34 kg (verzendgewicht) | 32 kg (test opstelling) 39 kg (verzend gewicht) | 32 kg (test opstelling) 39 kg (verzendgewicht) |
| Omgevevingsomstandigheden | Alleen binnengebruik Tot 2.000 m boven de zeespiegel Temperatuurbereik: 5 – 35 °C Vochtigheidsbereik: tot 80% relatieve vochtigheid bij 31 °C, lineair afnemend tot 50% relatieve vochtigheid bij 40 °C, niet-condenserende netvoedingsspanningsfluctuaties tot ±10% van de nominale spanning Transiënte overspanningen tot de niveaus van overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2 | Alleen binnengebruik Tot 2.000 m boven de zeespiegel Temperatuurbereik: 5 – 35 °C Vochtigheidsbereik: tot 80% relatieve vochtigheid bij 31 °C, lineair afnemend tot 50% relatieve vochtigheid bij 40 °C, niet-condenserende netvoedingsspanningsfluctuaties tot ±10% van de nominale spanning Transiënte overspanningen tot de niveaus van overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2 | Alleen binnengebruik Tot 2.000 m boven de zeespiegel Temperatuurbereik: 5 – 35 °C Vochtigheidsbereik: tot 80% relatieve vochtigheid bij 31 °C, lineair afnemend tot 50% relatieve vochtigheid bij 40 °C, niet-condenserende netvoedingsspanningsfluctuaties tot ±10% van de nominale spanning Transiënte overspanningen tot de niveaus van overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2 | Alleen binnengebruik Tot 2.000 m boven de zeespiegel Temperatuurbereik: 5 – 35 °C Vochtigheidsbereik: tot 80% relatieve vochtigheid bij 31 °C, lineair afnemend tot 50% relatieve vochtigheid bij 40 °C, niet-condenserende netvoedingsspanningsfluctuaties tot ±10% van de nominale spanning Transiënte overspanningen tot de niveaus van overspanning Categorie II Gebruik in omgevingen tot vervuilingsgraad 2 |
| Conformiteit | CE markering | CE markering | CE markering | CE markering |
| Garantie | 3 jaar | 3 jaar | 3 jaar | 3 jaar |
Het laadvermogen wordt als volgt verminderd bij hogere snelheden: – F305: beperkt tot 1 kN boven 610 mm/min – F505 / F505H: beperkt tot 1,5 kN boven 610 mm/min |
||||
Plug & Test® sensors voor Series-F
De lage load range van de Series-F werkt met een eigen versie van de Plug & Test®-sensoren. Beschikbaar zijn de FS05 en de FS06 series. Voor de hoge load range is de Series R07 welke met standaard Plug & Test® aansluiting werkt. Ze worden allemaal gebruikt voor compressie- en trektesten en gebruiken de besturingssystemen van de testbanken. De FS05 is verkrijgbaar in een capaciteitsbereik van 0,5 tot 2,5 kN en kan direct worden aangesloten op de F105, F305 en F505 (H) testbanken. De FS06 werkt met dezelfde aansluiting en is verkrijgbaar in een capaciteitsbereik van 250 N tot 2,5 kN. Bij gebruik op de F755- en F1505-serie is een extra adapter, AC1083, vereist.
PTAF adapter
De PTAF-connector is een adapter die kan worden gebruikt om spanningsmeter-loadcellen van derden, kracht- en koppelsensoren aan te sluiten op de Series-F-testbanken. Het kan rechtstreeks worden aangesloten op de F105-, F305- en F505-reeks en via een extra adapter, AC1083, op de F755- en F1505-reeks, de M5I- en de M7I-indicatoren. Sensorcapaciteit en resolutie kunnen worden geconfigureerd via een bijgeleverd softwarehulpprogramma, dat een bibliotheek bevat met gemeenschappelijke krachtcapaciteiten van 0,5 N tot 4.000 kN, en koppelcapaciteiten van 7 Ncm tot 57.000 Nm. Wanneer een identificatienummer is geconfigureerd, wordt dit weergegeven bij het opstarten van de hardware of op het display van de testbank.
 |
 |
|
Door de printplaat en zijdeksel te verwijderen kan de externe sensor |
Voer de kabel door de zijdeksel en de adapter en sluit ze aan op de terminals. |
 |
 |
|
Monteer de printplaat en zijdeksel. |
De sensor kan nu worden geconfigureerd met behulp van de configuratiesoftware |
