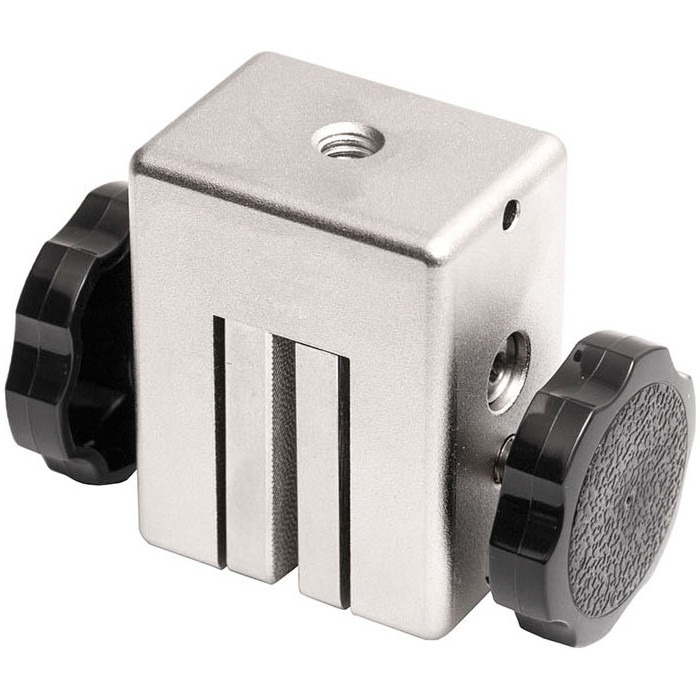

De G1013 Parallel Jaw Grip is ontwikkeld voor algemene trektesttoepassingen.
Deze greep is uitgerust met individueel instelbare gekartelde kaken en kan een testmonster tot 6,3 mm dik klemmen met een test capaciteit tot 1000 N trekkracht.
Deze veelzijdige klem heeft aan twee zijden een knop om beide kaken af te stellen en kan rechtstreeks worden aangesloten op een loadcel, testbank of krachtmeter.
Om in een testopstelling te monteren is de G1013 voorzien van een schroefgat met 5/16-18 draad.
De G1013 kan worden gemonteerd op snel verwisselbare eye-end-adapters die een eenvoudige verwijdering/installatie van de greep mogelijk maken en daarnaast rotatie voorkomen.
Een 5/16-18M naar #10-32F draadadapter, 5/16-18 M/M tapeinden met contramoeren en #10-32 M/M tapeinden met contramoeren zijn inbegrepen.
| A | B | C | D |
|---|---|---|---|
| 44,5 [1.75] | 57,2 [2.25] | 31,8 [1.25] | 0 - 6,3 [0 - 0.25] |
| Alle maten staan genoteerd in mm met [inch] er achter | |||
| Capaciteit: | 1 kN (100 kg) |
| Afmetingen: | 3,18 x 4,45 x 5,72 cm (L x B x H) |
| Testmateriaal Grootte: | 6,3 mm |
| Schroefdraad: | # 5/16-18 UNC |
| meegeleverde items: | A 5/16-18M naar #10-32F schroefdraad adapter 5/16-18 M/M stud met borgmoeren #10-32 M/M stud met borgmoeren |
| Gewicht: | 295 gram |
| Verzend gewicht: | 900 gram |
