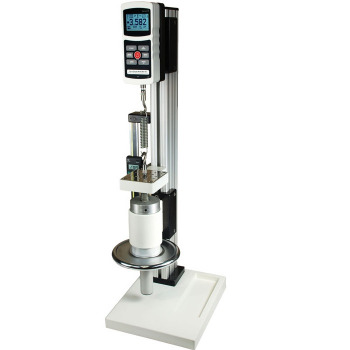

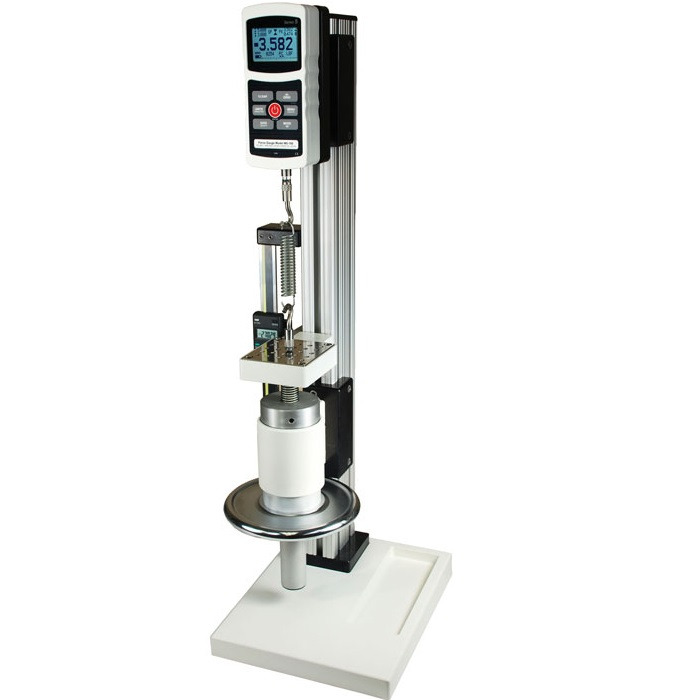

TSC1000 / TSC1000H Mechanische Precisie Trekbank met Handwielbediening


Gemaakt in de Verenigde Staten van AmerikaDe TSC1000/TSC1000H Force Measurement Test Stand is gebouwd voor precisietesten, met een groot handwiel met moer die over een acme schroefdraad loopt en 2,5 mm per omwenteling verplaatst.

Het bewegende deel van het statief is aan de onderkant van de kolom gemonteerd en beweegt daardoor de laadtafel omhoog of omlaag voor de compressie- of trekmetingen.



De degelijk gebouwde TSC1000 serie heeft een capaciteit van 5kN (5000 N) en is verkrijgbaar in een horizontale en verticale uitvoering.

De standaard bevat een laadtafel met aan matrix met gaten voorzien van schroefdraad voor armatuur- of handgreepmontage. De laadtafel biedt een ruimte van 76 mm tussen het midden van de meettafel en de kolom.

De krachtmeter wordt  op een vaste positie boven de bewegende tafel gemonteerd, alle Mark 10 digitale krachtmeters passen op de standaard montageplaat.

Een proefopstelling kan worden gerealiseerd in combinatie met Mark 10, armaturen, adapters en grijpinrichtingen.



De TSC1000 testbanken worden geleverd in een complete kit met een aantal standaard accessoires, afhankelijk van de uitvoering, verticaal of horizontaal.

Naast de standaard opstelling is een digitaal reisdisplay, TSA001, beschikbaar. Voor uitvoer naar een pc zijn een kabel, AC1112, en een communicatieadapter, MRS100A, vereist.

Een set muurbevestigingen, TSA002, maakt het mogelijk om de testbank aan te passen aan een tafel of aan de muur in plaats van de basis.

Kolomuitbreidingen zijn geschikt voor grotere monsters. Kolomverlengingen vergroten alleen de monsterafstand, ze veranderen de reisafstand niet.




Kenmerken
  • Voet van de trekbank heeft 25 #10-32 UNF schroefgaten voor montage van grepen
  • Montage gaten voor vaste montage op bijvoorbeeld een werkbank
  • Precisie Acme schroef
  • Optionele digitale afstandmeter

Mechanische test stand vergelijk
ModelForce capacityMaximum test travelLoading methodTravel rateMaximum, sample clearance
ES05150N38mmVeerbelaste hendel26,7mm /hendel rev.203mm
ES05150N38mmVeerbelaste hendel26,7mm /hendel rev.203mm
ES20500N229mmbovenop horizontaal gemonteerd hand wiel1,5mm / wiel rev.229mm
ES301000N330mmZijdelings gemonteerd hand wiel1,3mm / wiel rev.356mm
TSA750(H)3750N95mm met eindstops
152 zonder eindstops
hendel met rack & pinion, hendel kan worden gepositioneerd in stappen van 30°76,2mm / hendel rev.Verticaal 267mm
Horizontaal 368mm
TSB100500N95mm met eindstops
152 zonder eindstops
hendel met rack & pinion, hendel kan worden gepositioneerd in stappen van 30°76,2mm / hendel rev.330mm
TSC1000(H)5000N89mmInline hand wiel2,5mm / wiel rev.Verticaal 254mm
Horizontaal 330mm
TSF(H)5000N102mmZijdelings gemonteerd hand wiel0,34mm / wiel rev.Verticaal 356mm
Horizontaal 459mm
- Maximale slag en/of speling is afhankelijk van de grepen of armaturen die tijdens het testen zijn gebruikt. De afmetingen geven afstanden aan zonder gebruik van grepen of armaturen.
- Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
- Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering.

Leveromvang

De TSC1000 en/of TSC1000H testbanken worden geleverd met de volgende accessoires:G1009 compressieplaat, 2” dia.

  • G1009-1 compressieplaat, 3” dia.
  • ​G1028 kleine haak
  • G1030 schroefdraadadapter, 5/16-18M naar #10-32F
  • G1035 grote haak
  • G1037 koppeling, 5/16-18 F/F
  • G1038 medium haak
  • G1039 koppeling, #10-32 F/F
  • G1041 schroefdraadadapter, 5/16-18M naar #1/2-20M
  • G1042 extra grote haak
  • G1044 1/2-20F adapterplaat met bevestigingsmateriaal
  • 5/16-18 tapeinden met contramoeren
  • Nop 10-32 met contramoeren
  • Basis (TSC1000)
  • 2 montagepoten met hardware (TSC1000H)
  • Extra kolomkap met hardware (TSC1000H)
  • 4 duimschroef voor krachtmeters met een capaciteit van 0,12 - 500 lbF
  • 4 duimschroef voor krachtmeters met een capaciteit van 1.000 - 2.000 lbf
  • ​Inbussleutelset


Afmetingen
TSC1000
Afmetingen-TSC1000


Afmetingen voor de TSC1000 Handbediende Force Test Stand

Alle maten in inch met [mm] erachter

TSC1000H
Afmetingen-TSC1000H


Afmetingen voor de TSC1000H Handbediende Force Test Stand

Alle maten in inch met [mm] erachter


Accessoires

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 1037

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken


  • Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

Meer details

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken 126115

Specificaties
Capaciteit:5 kN (500kg / 1,000 lb)
Maximale meetafstand:89 mm
Afmetingen:152 mm x 203 mm x 660 mm
Beweegsnelheid:25,4mm per omwenteling
Gewicht:11,4 kg

Gerelateerde Producten

TSCH Horizontale Handbediende Trekbank


  • Montagegaten voor montage op werkbank of muur
  • Montageblok met 25 #10-32 UNF gaten voor het monteren van bevestigingen

Meer details

TSCH Horizontale Handbediende Trekbank

Series-3 Digitale Krachtmeter


  • 2000 Hz meetfrequentie
  • USB-gegevensuitvoer van continue of individuele datapunten

Meer details

Series-3 Digitale Krachtmeter

Series-4 Geavanceerde Digitale krachtmeters


  • 3000 Hz piek meetfrequentie
  • USB, RS-232, Mitutoyo, en analoge uitgangen

Meer details

Series-4 Geavanceerde Digitale krachtmeters

Series-5 Geavanceerde Digitale Krachtmeter


  • High-speed piekbemonsteringsfrequentie van 7.000 Hz
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5 Geavanceerde Digitale Krachtmeter

Downloads

Nu bestellen
Producten

Product
Prijs
Aantal
TSC1000 Handwheel-operated Test stand, 1000 lb/4500 N, vertical
€ 1.795,00
TSC1000H Handwheel-operated Test stand, 1000 lb/4500 N, horizontal
€ 1.795,00

Accessories

Product
Prijs
Aantal
TSC001 - Digital travel display for TSC1000(H), 6"/150 mm
€ 802,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1-3 dagen , Levertijd: 1-3 weken , speciale bestelling, aanvraag
