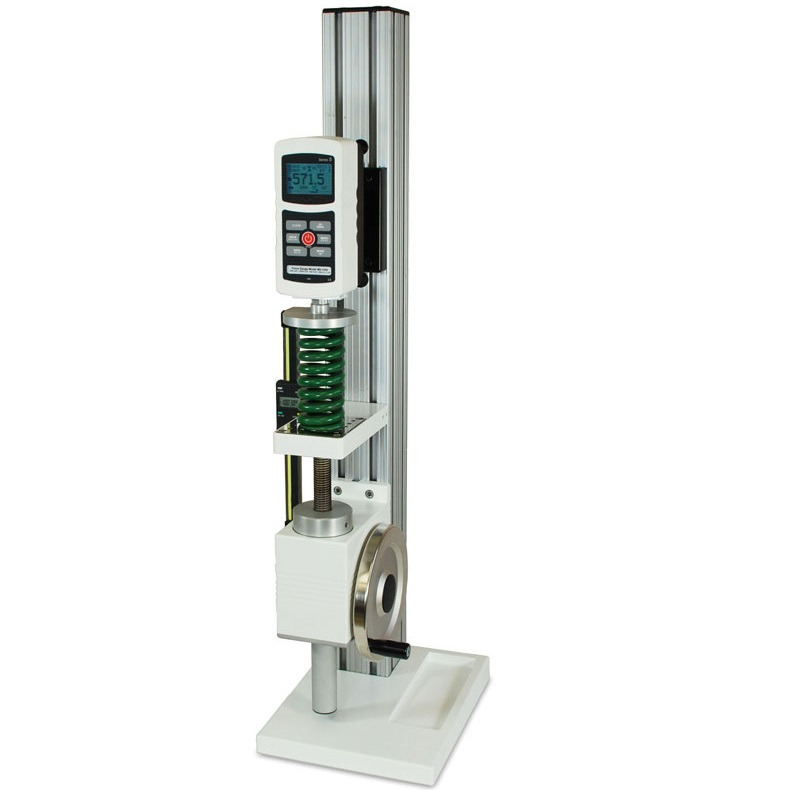

TSF/TSFH mechanische 5000N trekbank


Gemaakt in de Verenigde Staten van AmerikaDe TSF- en TSFH kracht-testbanken zijn ontwikkeld voor zwaardere krachttesten, zoals product integriteitstesten, destructieve testen, veertesten of andere soorten testen die tot 5 kN trek- of compressiekracht vereisen.

Met zijn rigide 76 bij 76 mm geëxtrudeerde aluminium kolom, het grote zijdelings gemonteerd handwiel en met het demontabele van schroefdraadgaten voorziene montageplateau, is deze testbank sterk en flexibel voor een breed scala aan krachttesttoepassingen.

Deze trekbank is verkrijgbaar in horizontale en verticale uitvoering, beide zijn voorbereid om vast op een werkblad bevestigd te kunnen worden. Het bewegende deel van deze trekbank is gemonteerd op de kolom onder de krachtsensor houder, dit betekent dat de sensor in een stationaire positie wordt bevestigd en dat de basisplaat op en neer beweegt. De afstand van 110 mm tussen kolom en centrum van de meetpositie creëert de mogelijkheid tot het meten van grotere teststukken.

De TSF(H)-testbanken worden geleverd in een kit met een aantal standaard accessoires, afhankelijk van de uitvoering, verticaal of horizontaal.

De testopstelling kan compleet worden gemaakt met behulp van een van de Mark 10 digitale krachtmeters, grepen, adapters en andere opzetstukken. Een grote selectie opspan accessoires zorgt dat voor nagenoeg iedere test de juiste opstelling gemaakt kan worden.

Daarnaast is een digitaal afstand meetdisplay, TSF001, met geautomatiseerde SPC-uitvoer voor gegevensverzameling beschikbaar.

Voor uitvoer naar een pc zijn een kabel, AC1112, en een communicatieadapter, MU100, vereist.

Een set muurbevestigingen, TSF002, maakt het mogelijk de testbank met de kolom aan een muur of werkbank te bevestigen in plaats van op de voet te plaatsen.

Kolomverlengingen van 305, 610 of 1065 mm maken het mogelijk om langere/hogere monsters te testen. Kolomverlengingen vergroten alleen de beschikbare lengte van een teststuk, ze veranderen de te meten verlenging of compressie niet.

De omkeerbare montageplaat voor krachtmeters maakt deze testbank ook compatibel met alle Series Mark-10 krachtmeters.


Kenmerken
  • Montageblok met 25 #10-32 UNF gaten voor montage van bevestigingen
  • Soepele handwielbediening
  • Beschikbaar in verticale en horizontale uitvoeringen

Mechanische teststandaard vergelijking
ModelForce capacityMaximum test travelLoading methodTravel rateMaximum, sample clearance
ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
ES20500N229mmBovenop gemonteerd handwiel1,5mm / wiel rotatie229mm
ES301000N330mmVerticaal zijdelings gemonteerd handwiel1,3mm / wiel rotatie356mm
TSA750(H)3750N95mm met eindstops
152 zonder eindstops
Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd76,2mm / hendel rotatieVerticaal 267mm
Horizontaal 368mm
TSB100500N95mm met eindstops
152 zonder eindstops
Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd76,2mm / hendel rotatie330mm
TSC1000(H)5000N89mmIn-lijn gemonteerd handwiel2,5mm / wiel rotatieVerticaal 254mm
Horizontaal 330mm
TSF(H)5000N102mmVerticaal zijdelings gemonteerd handwiel0,34mm / wiel rotatieVerticaal 356mm
Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt.
- De afmetingen geven afstanden aan zonder gebruik van grepen of adapters.
- Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
- Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

Leveromvang

De TSF en/of TSFH kracht testbank wordt geleverd met de volgende accessoires:

  • G1009 compressie plaat, 5 cm diameter
  • G1009-1 compressie plaat, 7,5 cm diameter
  • G1028 kleine haak
  • G1030 adapter, 5/16-18M naar #10-32V
  • G1035 grote haak
  • G1037 koppel adapter, 5/16-18 V/V
  • G1038 medium haak
  • G1039 koppel adapter, #10-32 V/V
  • G1041 thread adapter, 5/16-18M to #1/2-20M
  • G1042 extra grote haak
  • G1044 1/2-20V adapter plaat met bevestigingsmateriaal
  • 5/16-18 draadeind met contramoeren
  • #10-32 draadeind met contramoeren
  • Bodemplaat/voet (TSF)
  • 2 Montagevoeten met bevestigingsmateriaal (TSFH)
  • extra eindkap voor de kolom met bevestigingsmateriaal (TSFH)
  • 4 Duimschroeven voor krachtmeters met een capaciteit van 0.5 N tot 2,25 kN
  • 4 Duimschroeven voor krachtmeters met een capaciteit van 4,45 kN tot 8.9 kN
  • Inbus sleutel set


Afmetingen
TSF verticale testbank
Afmetingen-TSF verticale testbank


Afmetingen van de TSF Mechanische verticale kracht testbank

Alle maten zijn in inch met [mm] erachter

TSFH horizontale testbank
Afmetingen-TSFH horizontale testbank


Afmetingen van de TSFH Mechanische horizontale kracht testbank

Alle maten zijn in inch met [mm] erachter


Accessoires

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken


  • Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken

Meer details

AC1004 Montagekit voor Bevestiging van 5I, 3I or TT01 aan TS-Serie Trekbanken 126115

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

Specificaties
Capaciteit5 kN
Maximale verplaatsing100 mm
Afmetingen152mm x 203 mm x 660mm (B x D x H)
Beweegsnelheid0,34 mm per omwenteling
GewichtOngeveer 11,4 kg
Geschikte metersSeries 3, Series 5
Garantie3 jaar

Gerelateerde Producten

Series-3 Digitale Krachtmeter


  • 2000 Hz meetfrequentie
  • USB-gegevensuitvoer van continue of individuele datapunten

Meer details

Series-3 Digitale Krachtmeter

Series-4 Geavanceerde Digitale krachtmeters


  • 3000 Hz piek meetfrequentie
  • USB, RS-232, Mitutoyo, en analoge uitgangen

Meer details

Series-4 Geavanceerde Digitale krachtmeters

Series-5 Geavanceerde Digitale Krachtmeter


  • High-speed piek meetfrequentie van 7.000 Hz
  • USB, RS-232, Mitutoyo en analoge uitgangen, automatische data output via USB/RS-232

Meer details

Series-5 Geavanceerde Digitale Krachtmeter
