Een modulair gemotoriseerd torque-testsysteem met een groot meetbereik

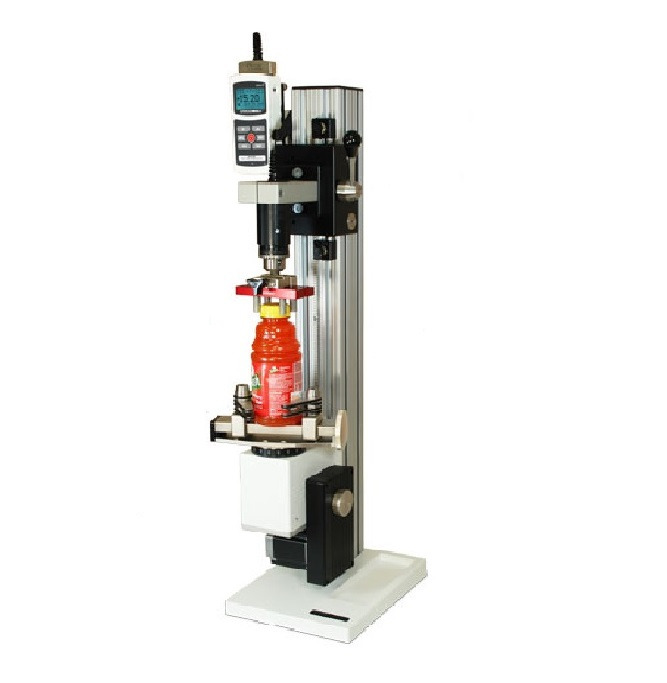

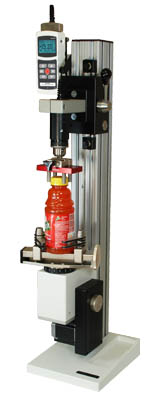

Het CAP-TSTM-DC gemotoriseerde schroefdop-torque-meetsysteem is de perfecte keuze voor het uitvoeren van open- en sluit torque-metingen op schroefdoppen, deksels, kleppen enz.
De links en rechtsom gemotoriseerde draaibeweging zorgt voor zeer nauwkeurige en herhaalbare tests, terwijl een veelzijdig modulair ontwerp ervoor zorgt dat de installatie kan worden geconfigureerd met een verscheidenheid aan grepen. De sensorhouder op de kolom kan door middel van een hendel snel omhoog en omlaag worden gebracht voor het efficiënt wisselen van testmonsters, eind-stops boven en onder maken het mogelijk om iedere keer weer op hetzelfde punt terug te keren. Het standaardsysteem heeft een capaciteit van 11,5 Nm en kan worden opgewaardeerd tot 22 Nm (Dit vereist een koppelsensor met een hogere capaciteit). Het wordt aangesloten op de i5-indicator met een AC1108 multifunctionele kabel en op een pc met een AC1104-kabel welke bij de basis testopstelling zijn inbegrepen.
Kenmerken van de CAP-TSTM-DC zijn onder andere:
De Series-5i geavanceerde digitale kracht-/torque-indicator is ontworpen om te werken met sensoren uit de Plug & Test® serie. In deze testopstelling wordt de 5i aangesloten op een R50 torque-sensor. Met zijn meet-frequentie van 7000 Hz, een nauwkeurigheid van ± 0,1% van de volledige schaal, een geheugen voor maximaal 1000 metingen met statistische berekeningen, gemiddelde kracht over tijd, externe triggermodi en gegevensuitvoer, is de M5I-indicator goed uitgerust voor vrijwel elke taak die met deze testopstelling mogelijk is.
De universele Torque-sensoren uit de R50-serie die voor deze opstelling worden gebruikt, meten in beide draairichtingen met een capaciteitsbereik van 7 tot 1150 Ncm. Het heeft een boorkop met een opening variërend van 1,6 tot 12,7 mm (afhankelijk van de capaciteit) en wordt aangesloten op de I5-kracht/torque-indicator met behulp van de Plug & Test®-connector.
Deze testopstelling wordt geleverd met MESUR® Lite data-acquisitiesoftware. MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensverwerking mogelijk. Een uitgebreide versie van dit programma, MESUR®gauge of MESUR®gauge+ is als optie verkrijgbaar.
Deze Torque-testopstelling kan worden voltooid door grepen en adapters toe te voegen uit de onderstaande uitleg over grepen en adapters.
Als u niet in staat bent om de juiste configuratie voor uw behoeften te selecteren of als u meer informatie nodig heeft, helpen wij u graag verder. Neem gewoon contact met ons op en we helpen u bij het vinden van de best passende opstelling.

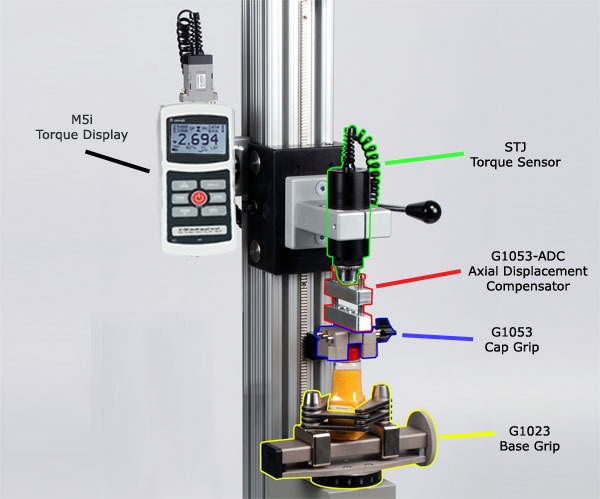

Om deze testopstelling compleet te maken is een combinatie van armaturen, adapters en/of grepen nodig.
Het onderste hulpstuk wordt op de schroefgaten in de torque-basisplaat gemonteerd van de TSTM-DC.
Dit kan de G1058 Universal Cap Grip zijn, deze grip kan op de torque-basisplaat worden gemonteerd met behulp van een G1055-adapter of een G1022-1/2/3 spankop opname.
De andere onderste grip is de G1023-flessengrip, deze universele houder wordt rechtstreeks op de torque-basisplaat van de TSTM-DC vastgeschroefd.
Het bovenste hulpstuk wordt aangesloten op de spankop-opname van de R50-koppelsensor.
Bijvoorbeeld de G1058 Universal Cap Grip die direct op de R50 wordt gemonteerd of, wanneer er tijdens de test een hoogteverandering optreedt, door de AC1029 Axial Compensator toe te voegen.
Een andere optie is de G1053 Universal V-Jaw Grip die op dezelfde manier wordt gemonteerd als de G1023 met of zonder AC1029.
G1058 Universele dopgreep,
Een universele dop en flesgreep met een opspan ruimte van 5,1 tot 89 mm.
Het kan worden gebruikt voor het vastzetten van doppen, deksels en andere soortgelijke items voor torque- en trektesten. Met 4 gekartelde stalen pinnen die in een matrix passen, is de G1058 geschikt voor een breed scala aan monstergroottes en kan handmatig worden gebruikt met een torque-meter of op een testbank worden gemonteerd. Als optie zijn 3 sets pinnen met rubberen randen van verschillende afmetingen beschikbaar, CT004/5/6.
Andere opties zijn de G1055 adapter, de AC1029 Axial Compensator en de G1018-1 swivel adapter voor proefstukken waarbij de kracht niet exact in lijn met de opstelling plaatsvind.
G1023 Flessengreep,

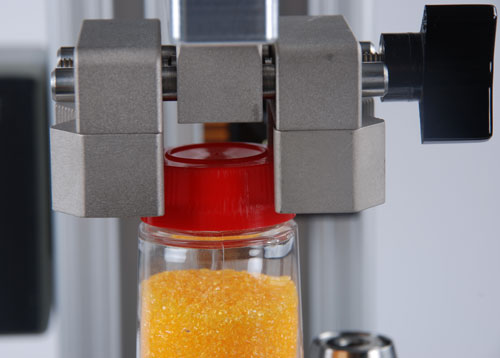

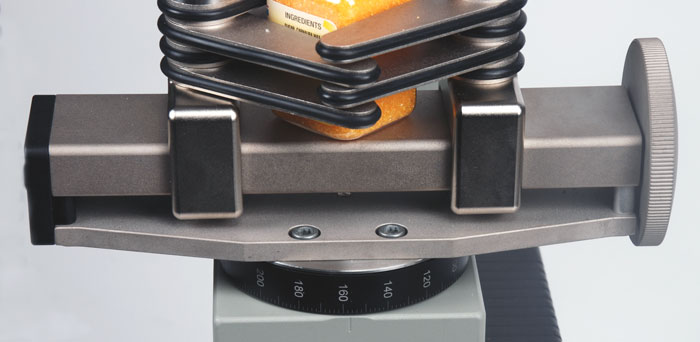

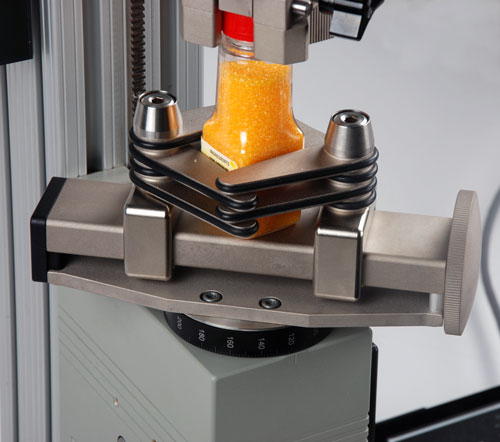

Gebruikt voor het vastgrijpen van flessen en containers bij toepassingen voor het testen van de benodigde torque bij sluiten en lossen. Acht grijparmen met rubberen randen zorgen voor een breed scala aan monstervormen en -afmetingen en kunnen individueel worden gepositioneerd onder hoeken tot 180°. Direct te monteren op serie TST-koppeltestbanken met een maximale opening van 122 mm.
G1053 Universele V-greep,
Voor het grijpen van ronde voorwerpen. Gekartelde, omkeerbare aluminium V-blokken grijpen effectief een breed scala aan monstervormen en -formaten vast. Direct te monteren op spankop opnames, krachtmeters en testbanken (met G1055). De kleine kant van de greep heeft een bereik van 27,9 – 39,4 mm, met de bekken omgekeerd is het bereik 16,5 – 27,9 mm.
Axiale beweging tijdens het testen wordt geleverd met de AC1029 Axial Compensator, de G1018-1 draaibare adapter kan worden gebruikt voor enigszins uit de pas lopende teststukken.
Voor grotere containers zijn optionele armaturen en kolomverlenging op aanvraag verkrijgbaar. Neem contact met ons op voor vragen of specifieke uitdagingen, wij helpen u graag met het samenstellen van de voor u optimale testopstelling.
Algemene informatie
Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.
Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.
De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.
Nauwkeurigheid
De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.
Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.
Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N
Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm
Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.
| Model | Nm | Ncm | Nmm | kgFmm | gFcm | lbFft | ozFin | lbFin |
|---|---|---|---|---|---|---|---|---|
| MR50-10Z | - | 7 x 0,005 | 70 x 0,05 | 7 x 0,005 | 700 x 0,5 | - | 10 x 0,005 | - |
| MR50-20Z | - | 14 x 0,01 | 140 x 0,1 | 14 x 0,01 | 1400 x 1 | - | 20 x 0,01 | - |
| MR50-50Z | - | 35 x 0,02 | 350 x 0,2 | 36 x 0,02 | 3600 x 2 | - | 50 x 0,02 | - |
| MR50-12 | 1,35 x 0,001 | 135 x 0,1 | - | - | - | 1 x 0,0005 | 192 x 0,1 | 12 x 0.005 |
| MR50-50 | 5,7 x 0,005 | 570 x 0,5 | - | - | - | 4 x 0,002 | 800 x 0,5 | 50 x 0.02 |
| MR50-100 | 11,5 x 0,01 | 1150 x 1 | - | - | - | 8 x 0,005 | 1600 x 1 | 100 x 0.05 |
Afmetingen van de TSTM-DC advanced verticale torque test stand,
alle afmetingen zijn in inch met [mm] er achter.
G1023 Flessen Greep afmetingen in mm
G1058 Universele Dop Greep afmetingen in mm
G1053 Universele V-Jaw Grip afmetingen in mm
| Snelheid bereik | 0,3 - 8,6 RPM (4-52°/s) |
| Snelheid nauwkeurigheid | ±5% (Optionele Digitale Snelheid Bediening voor grotere nauwkeurigheid) |
| Opening | 104 mm |
| Maximale dop diameter | 89 mm |
| Handmatige aanpassing | 12º / omwenteling van de knop |
| Maximale beweging kop | 394 mm |
| Snelheid kop | 26,6 mm per omwenteling |
The CAP-TSTM-DC wordt verkocht als een compleet testsysteem inclusief de volgende items;
- TSTM-DC Gemotoriseerde Torsie Test Standaard
- Series-5i - Kracht / Torsie Display
- R50- Torsie Sensor
- 11-1042 - Overbelasting Bescherming Module
- 09-1162 - Torque Display naar Test Stand Communicatie Kabel
- 09-1163 - RS232 Seriele Output Kabel
Opties om de test setup compleet te maken:
- G1053 - V-Jaw Grip
- G1023 - Flessen (Product) Greep
- G1058 - Cap Grip
- AC1029 - Axial Compensator
- G1022 - Jacobs Chuck Grip
- G1018 - Jacobs Chuck Grip
Grepen en Adapters zijn niet opgenomen in de standaard set prijs en kunnen naar keuze worden toegevoegd aan de opstelling.
